Контроль параллельности и перпендикулярности

Выполняем контроль параллельности и перпендикулярности поверхностей, направляющих, осей и конструктивных элементов промышленного оборудования. Определяем фактическое взаимное положение деталей и выявляем линейные и угловые отклонения от заданной геометрии.

В рамках работ по промышленной геодезии контролируем взаимное положение поверхностей, осей, направляющих и монтажных элементов. Для крупногабаритного оборудования применяем лазерные трекеры и другое высокоточное измерительное оборудование.

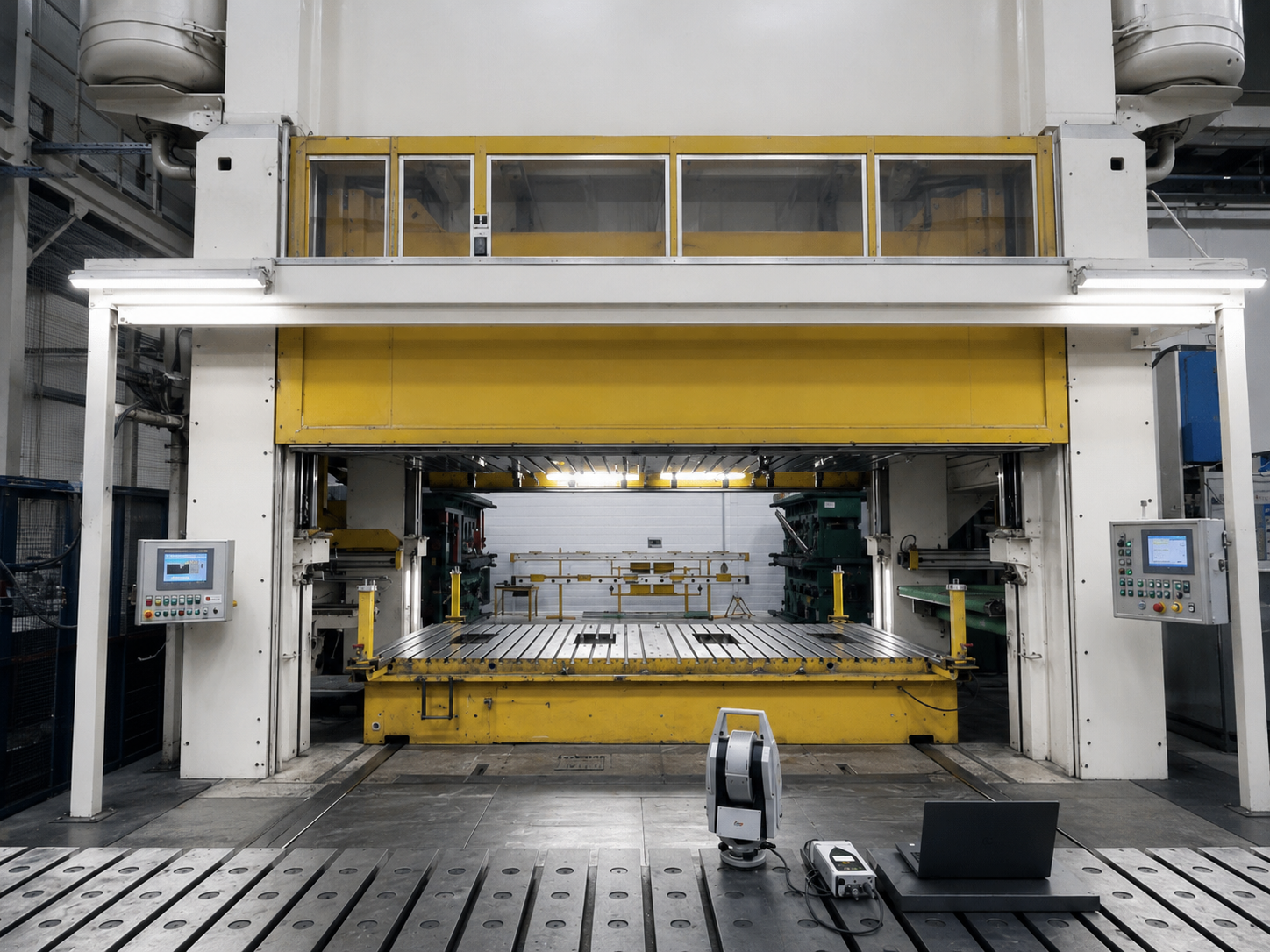

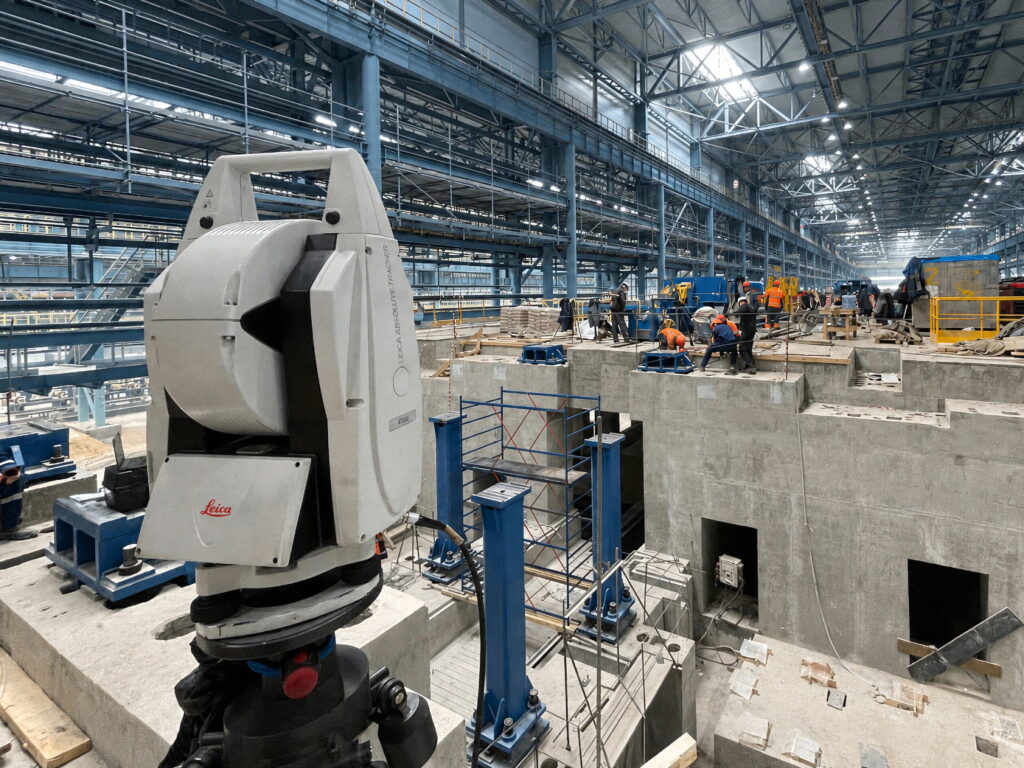

Контроль параллельности и перпендикулярности поверхностей промышленного оборудования лазерным трекером

Объекты контроля

Плоскости, направляющие, оси, опоры, рамы и монтажные поверхности

Измеряемые параметры

Параллельность, перпендикулярность, угловое отклонение и взаимное положение

Этапы контроля

До ремонта, при монтаже и после механической обработки

Что проверяем на параллельность и перпендикулярность

Контроль взаимного положения необходим, когда несколько поверхностей или осей должны работать как единая геометрическая система. Даже небольшое отклонение может привести к перекосу направляющих, неравномерной нагрузке на опоры, затруднённой сборке или ускоренному износу оборудования. Проверяем:

— параллельность направляющих и опорных полос;
— параллельность монтажных и базовых поверхностей;
— перпендикулярность торцов и осей;
— взаимное положение рам, плит и станин;
— ориентацию посадочных и сопрягаемых поверхностей;
— положение вертикальных и горизонтальных элементов;
— геометрию опор под редукторы, двигатели и подшипниковые узлы;
— взаимное положение элементов после сварки, монтажа или механической обработки.

Если требуется оценить форму одной поверхности без сравнения с другой, применяется услуга по контролю плоскостности. На предприятиях целлюлозно-бумажной промышленности такой контроль применяем при выверке валов, сеточных столов, приводов и других элементов БДМ и КДМ.


Когда требуется контроль взаимного положения

Измерения выполняют не только при обнаружении явного перекоса. Часто контроль необходим ещё до монтажа, чтобы подтвердить готовность оснований и опор к установке оборудования. Услуга востребована:

— при монтаже станков, приводов и технологических линий;
— при установке направляющих и рельсовых элементов;
— после сварки рам и металлоконструкций;
— после фрезерования опорных и базовых поверхностей;
— при замене отдельных опор или корпусных элементов;
— при появлении перекоса, заедания или неравномерного износа;
— при проверке положения валов, осей и сопрягаемых узлов;
— при приёмке ремонтных и монтажных работ.

Контроль позволяет установить, связано ли отклонение с одной поверхностью, с взаимным смещением нескольких элементов или с изменением общей геометрии конструкции.


Как определяем параллельность и перпендикулярность

Сначала выбираем базовый элемент, относительно которого будет оцениваться положение остальных поверхностей или осей. Это может быть монтажная плоскость, направляющая, ось отверстия, корпус оборудования или система координат, заданная чертежом. Такие измерения входят в комплекс задач промышленной геодезии и контроля геометрии оборудования. После этого измеряем характерные точки контролируемых элементов и строим их фактическое положение в общей системе координат. Для параллельных поверхностей определяем изменение расстояния между ними по длине или площади. Для перпендикулярных элементов оцениваем угловое отклонение от заданного положения. Такой подход позволяет определить:

— величину и направление перекоса;
— изменение расстояния между поверхностями;
— угловое отклонение оси или плоскости;
— локальные участки, влияющие на общую геометрию;
— возможность регулировки без механической обработки;
— необходимость выравнивания, фрезерования или переустановки узла.

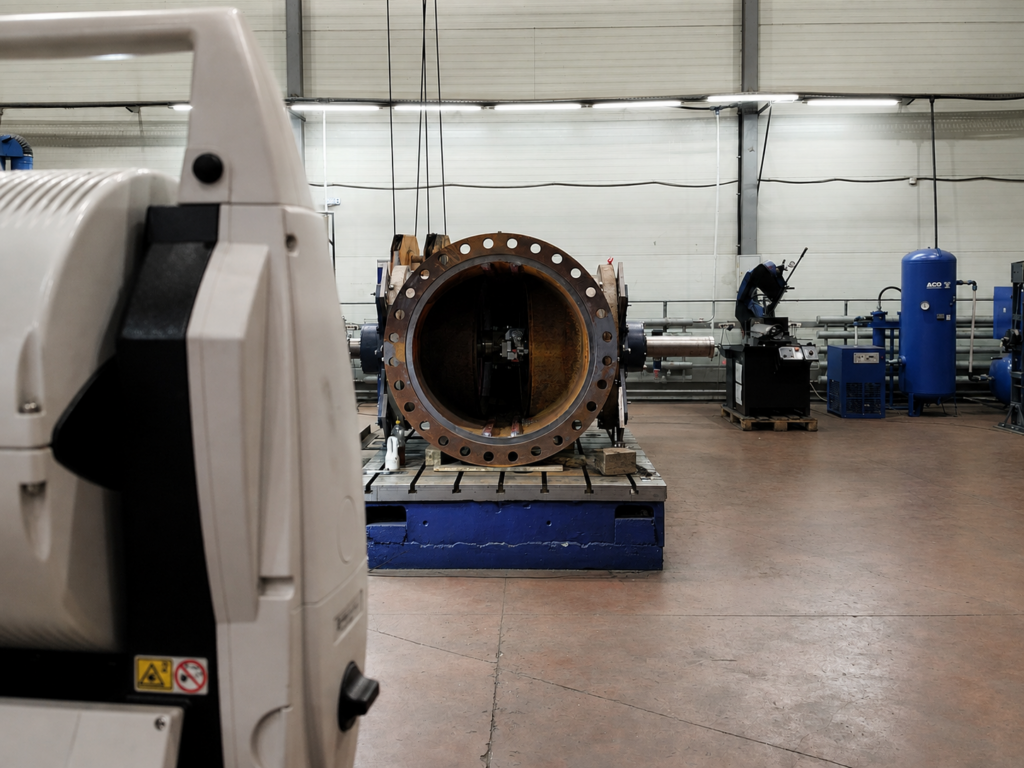

Для крупногабаритного оборудования и разнесённых элементов применяем лазерные трекеры Leica и другое измерительное оборудование.


Контроль при монтаже и ремонте оборудования

При монтаже контроль параллельности и перпендикулярности позволяет правильно установить опоры, направляющие, корпуса и приводы до окончательного закрепления оборудования. Измерения помогают проверить:

— параллельность направляющих перемещения;
— перпендикулярность торцевых и боковых поверхностей;
— положение оборудования относительно строительных и монтажных осей;
— взаимную ориентацию редукторов, двигателей и исполнительных механизмов;
— высотное и угловое положение опор;
— соответствие фактической установки проектным данным.

Если контроль выполняется после сварочного ремонта или замены элементов конструкции, результаты показывают, сохранилась ли исходная геометрия и требуется ли дополнительная корректировка. Для выездных измерений без демонтажа оборудования используется услуга контроля на объекте заказчика.


Контроль после механической обработки

После фрезерования, расточки или восстановления поверхностей важно проверить не только отдельные размеры, но и их взаимное положение. Контроль после обработки позволяет подтвердить:

— параллельность обработанных направляющих;
— перпендикулярность торцов и посадочных поверхностей;
— сохранение общей системы баз;
— отсутствие углового смещения между участками;
— соответствие обработанной геометрии чертежу;
— готовность детали или узла к сборке.

Если требуется комплексная проверка размеров и геометрии готового изделия, применяется услуга контроля после обработки.


Результаты измерений

По итогам контроля заказчик получает данные о фактическом взаимном положении поверхностей и осей. Результаты можно использовать для регулировки оборудования, выбора способа ремонта, определения объёма механической обработки или подтверждения качества выполненных работ. В зависимости от задачи могут быть подготовлены:

— значения линейных и угловых отклонений;
— схема взаимного положения элементов;
— таблица измеренных точек;
— сравнение с чертежом или допусками;
— данные для монтажа, выверки или последующей обработки.

Состав передаваемых материалов согласовывается до начала измерений.

Наши проекты по контролю параллельности и перпендикулярности

Карта отклонений плоскостности рабочей поверхности пресса по результатам измерений
Контроль геометрии

Контроль плоскостности и параллельности плит пресса на УАЗ

На УАЗ выполнен контроль геометрии кривошипного пресса КБ7040. Проверены плоскостность нижней подштамповой плиты и ползуна, горизонтальность и параллельность рабочих поверхностей.
Объект: Кривошипный пресс КБ7040, ОАО «УАЗ»
Оборудование: Лазерный трекер Leica AT402
Подробнее →
Вращающиеся печи Кантского цементного завода
Контроль геометрии

Геодезическое сопровождение обработки бандажей и роликов вращающихся печей

На цементном заводе выполнено геодезическое сопровождение мехобработки бандажей и опорных роликов вращающихся печей. Определялись оси оборудования, выполнялась выверка станка и контроль в процессе работ.
Объект: Бандажи и опорные ролики вращающихся цементных печей
Оборудование: Электронный тахеометр Leica TCRP 1201
Подробнее →
Контроль положения валов и роликов линии резки металла
Контроль геометрии

Выверка и регулировка роликов линии резки металла

Выполнена выверка 20 роликов и осей линии резки металла. Максимальное отклонение 8,9 мм скорректировано, после регулировки ролики установлены с отклонением не более ±0,2 мм.
Объект: Ролики и оборудование линии резки VAI COSIM
Оборудование: Лазерный трекер Leica AT402
Подробнее →
Тахеометр Leica TPS1200 при выверке оборудования бумагоделательной машины
Контроль геометрии

Выверка валов и направляющих бумагоделательной машины

На предприятии в Сегеже выполнена выверка валов и направляющих БДМ относительно оси. Оборудование приведено в проектное положение, работы приняты заказчиком без замечаний.
Объект: Валы и направляющие бумагоделательной машины
Оборудование: Инженерный тахеометр Leica TPS1200
Подробнее →
Контроль геометрии деталей гидроцилиндров лазерным трекером
Контроль геометрии

Контроль геометрии деталей гидроцилиндров после обработки

На предприятии НПП «ОРИОН» выполнен контроль геометрии 33 деталей гидроцилиндров после мехобработки. Проверены соосность посадочных поверхностей и перпендикулярность торцов, результаты использованы для корректировки ЧПУ.
Объект: 33 детали гидроцилиндров
Оборудование: Лазерный трекер Leica AT402
Подробнее →
Контроль геометрии вращающейся печи промышленным тахеометром Leica
Контроль геометрии

Контроль геометрии вращающейся печи длиной 170 м

Выполнен контроль геометрии вращающейся промышленной печи длиной 170 м и диаметром 5,8 м. Измерения проводились тахеометром Leica TCRP1201. Точность выполненных измерений составила 0,5 мм.
Объект: Вращающаяся печь барабанного типа
Оборудование: Роботизированный тахеометр Leica TCRP1201
Подробнее →

Обсудим вашу задачу

Для предварительной оценки направьте чертёж или фотографии оборудования. Укажите контролируемые поверхности или оси, расстояния между ними и требуемую точность.

Подберём метод измерений для контроля параллельности и перпендикулярности и оценим возможность измерений, сроки и стоимость выполнения работ.
