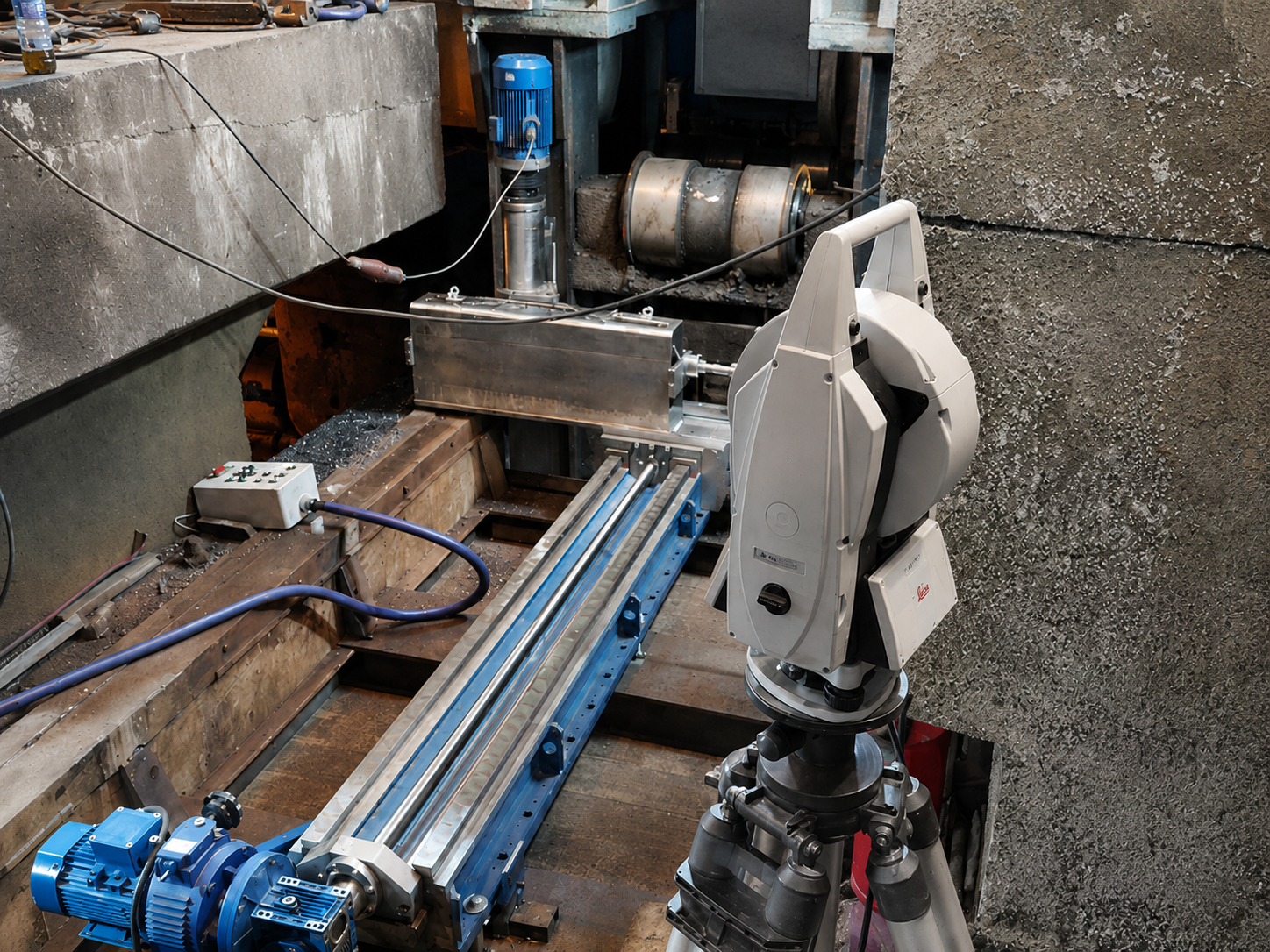

Мобильная фрезеровка направляющих

Какие направляющие фрезеруем

Работы выполняем в рамках мобильной металлообработки непосредственно на объекте заказчика. Выполняем обработку направляющих поверхностей, по которым перемещаются каретки, суппорты, тележки и другие подвижные элементы оборудования. Обрабатываем:

— направляющие станин и рам;
— плоские направляющие технологического оборудования;
— опорные полосы и дорожки перемещения;
— поверхности под линейные направляющие;
— направляющие прессового и прокатного оборудования;
— поверхности под каретки и подвижные опоры;
— сопряжённые направляющие, расположенные на разных участках конструкции;
— поверхности после сварки, наплавки или ремонта.

Возможность обработки определяется конструкцией узла, длиной направляющих, доступом к рабочей зоне и способом установки мобильного оборудования.

Когда требуется обработка направляющих на объекте

Мобильное фрезерование направляющих применяется при износе, повреждении или изменении геометрии рабочих поверхностей. Основные причины обработки:

— неравномерный износ направляющих;
— появление задиров и локальных повреждений;
— нарушение прямолинейности;
— отклонение параллельности сопряжённых дорожек;
— деформация станины или рамы;
— последствия сварочного ремонта;
— необходимость восстановления поверхности после наплавки;
— подготовка основания под установку новых линейных направляющих.

Когда обработка выполняется непосредственно на установленном оборудовании, применяется мобильная фрезерная обработка без демонтажа крупного узла.

Установка и выверка мобильного станка

До начала фрезерования измеряем исходное положение направляющих и определяем поверхности, которые будут использоваться в качестве баз. Подготовка включает:

— изучение чертежей и технических требований;
— измерение фактической геометрии направляющих;
— определение границ и глубины обработки;
— выбор общей системы баз;
— подготовку мест крепления оборудования;
— установку мобильного станка;
— выверку направления движения инструмента;
— проверку рабочей зоны и доступности всей поверхности.

При обработке нескольких параллельных направляющих станок выверяется относительно общей базы. Это позволяет сохранить их взаимное положение после обработки.

Технология фрезерования направляющих

Работы выполняются последовательно, с промежуточным контролем после основных этапов. Технология может включать:

— удаление повреждённого или изношенного слоя металла;
— черновое выравнивание поверхности;
— обработку первой направляющей как основной базы;
— выверку положения соседних направляющих;
— фрезерование сопряжённых дорожек;
— чистовую обработку;
— зачистку переходов и кромок;
— окончательное измерение геометрии.

Если длина направляющих превышает рабочий ход мобильного станка, оборудование последовательно переставляется вдоль поверхности. При каждой установке сохраняется привязка к общей измерительной базе.

Контроль геометрии направляющих

До начала работ фиксируем исходные отклонения, а после фрезерования проверяем параметры, влияющие на движение и положение подвижных узлов. В зависимости от задачи контролируем:

— прямолинейность каждой направляющей;
— параллельность сопряжённых поверхностей;
— высотные перепады;
— взаимное положение направляющих;
— расстояние между рабочими дорожками;
— положение относительно оси оборудования;
— плоскостность опорных участков;
— соответствие обработанной геометрии чертежу.

При необходимости дополнительно выполняем геодезический контроль параллельности и перпендикулярности с применением лазерных трекеров Leica и другого измерительного оборудования.
