Контроль геометрии на объекте заказчика

Какие измерения выполняем на объекте

Выездной контроль применяется, когда деталь или оборудование невозможно доставить на стационарный измерительный участок из-за габаритов, массы, сложности демонтажа либо необходимости сохранить узел в установленном положении. На площадке заказчика выполняем:

— контроль размеров деталей и сборочных узлов;
— измерение плоскостности опорных и монтажных поверхностей;
— проверку параллельности и перпендикулярности;
— контроль соосности отверстий, опор и посадочных мест;
— определение координат и межосевых расстояний отверстий;
— измерение положения оборудования относительно проектных осей;
— контроль геометрии после расточки, фрезерования и ремонта;
— сравнение фактического объекта с чертежом или цифровой моделью.

Состав работ определяется задачей заказчика. В одном выезде можно проконтролировать несколько связанных параметров и объединить их в общей системе координат. Для массивных корпусов, рам, станин и других крупных изделий используется услуга «Контроль крупногабаритных деталей».

---

Какие объекты контролируем

Работаем с промышленным оборудованием и конструкциями на разных стадиях изготовления, ремонта и эксплуатации. Контролировать можно отдельную деталь, смонтированное оборудование или несколько взаимосвязанных узлов производственной линии. Измеряем:

— корпуса машин, редукторов и приводов;
— рамы, станины, основания и фундаментные плиты;
— подшипниковые опоры и посадочные места;
— крупногабаритные валы и детали вращения;
— направляющие и поверхности перемещения;
— сварные и сборные металлоконструкции;

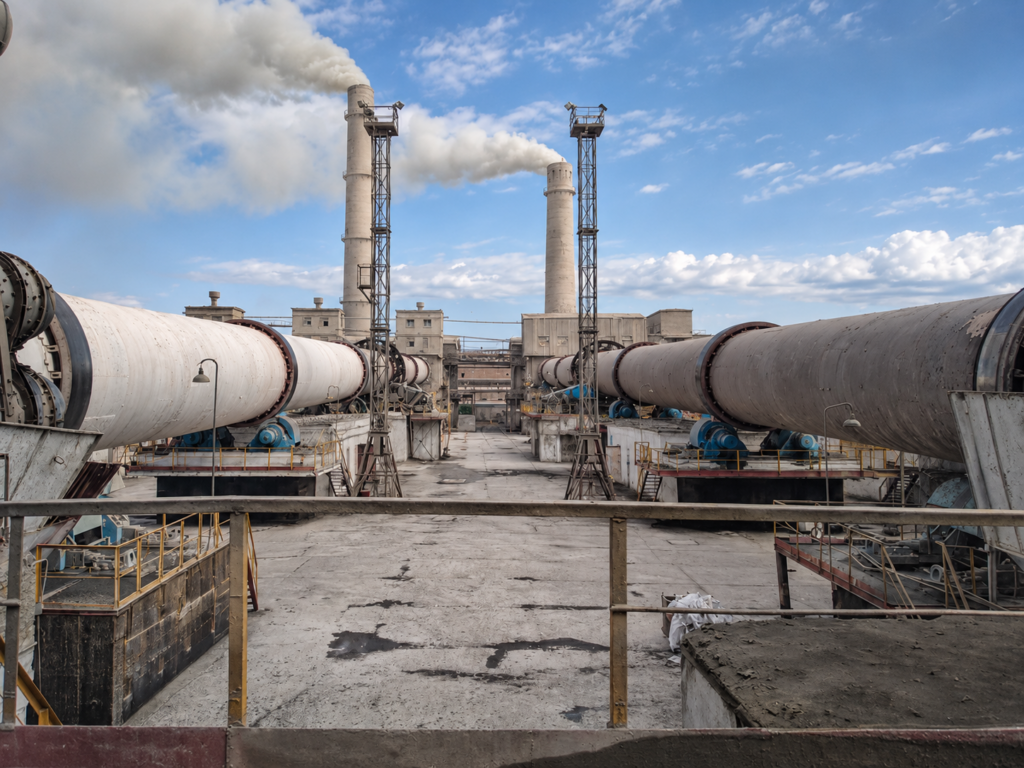

— элементы конвейеров, прессов и прокатного оборудования;
— технологические линии и монтажные позиции оборудования.

Контроль непосредственно в рабочем положении особенно полезен, когда необходимо учитывать фактическое положение опор, фундаментов и сопрягаемых элементов. Измерение демонтированной детали не всегда позволяет получить эти данные.

---

Когда необходим выездной контроль геометрии

Измерения на предприятии заказчика могут выполняться как самостоятельная услуга или входить в состав монтажа, ремонта и механической обработки. Выездной контроль востребован:

— при входной проверке крупной детали на производственной площадке;
— перед установкой станка или технологического оборудования;
— при выверке опор, рам и направляющих;
— перед мобильной расточкой или фрезерованием;
— после сварки, наплавки и замены элементов конструкции;
— после механической обработки непосредственно на объекте;
— при выявлении перекоса, вибрации или ускоренного износа;
— при приёмке монтажных и ремонтных работ.

Измерения до начала ремонта позволяют определить фактические отклонения и выбрать базу для последующих операций. Повторный контроль показывает, насколько геометрия изменилась после обработки или регулировки. Для проверки готовых поверхностей и посадочных мест после ремонта применяется «Контроль после обработки».

---

Как организуем измерения на предприятии

Перед выездом изучаем чертежи, фотографии и описание задачи. Определяем контролируемые параметры, необходимые базы, расположение оборудования и предполагаемые позиции измерительного прибора.На объекте специалисты осматривают рабочую зону и уточняют условия проведения контроля. Важно обеспечить доступ к измеряемым поверхностям, устойчивое размещение оборудования и видимость между прибором и контрольными точками. Измерения могут включать:

— создание системы координат объекта;
— привязку к проектным или монтажным осям;
— измерение точек, плоскостей, отверстий и цилиндрических поверхностей;
— перенос системы координат между отдельными зонами;
— объединение результатов, полученных с нескольких позиций прибора;
— сравнение фактической геометрии с чертежом или 3D-моделью.

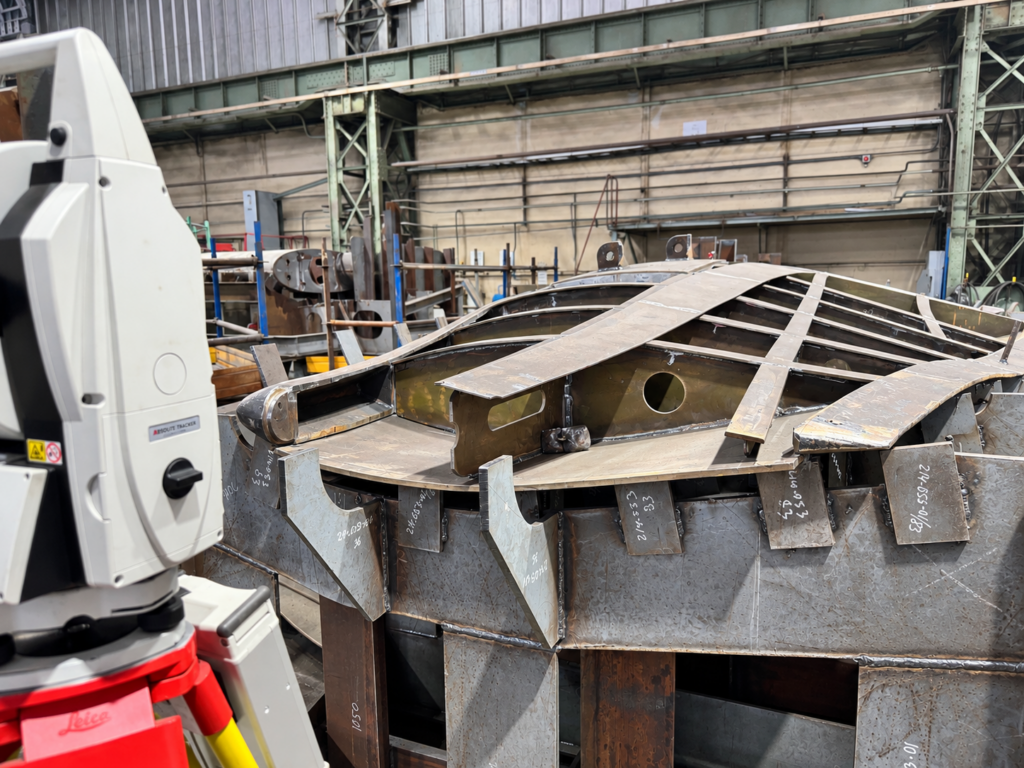

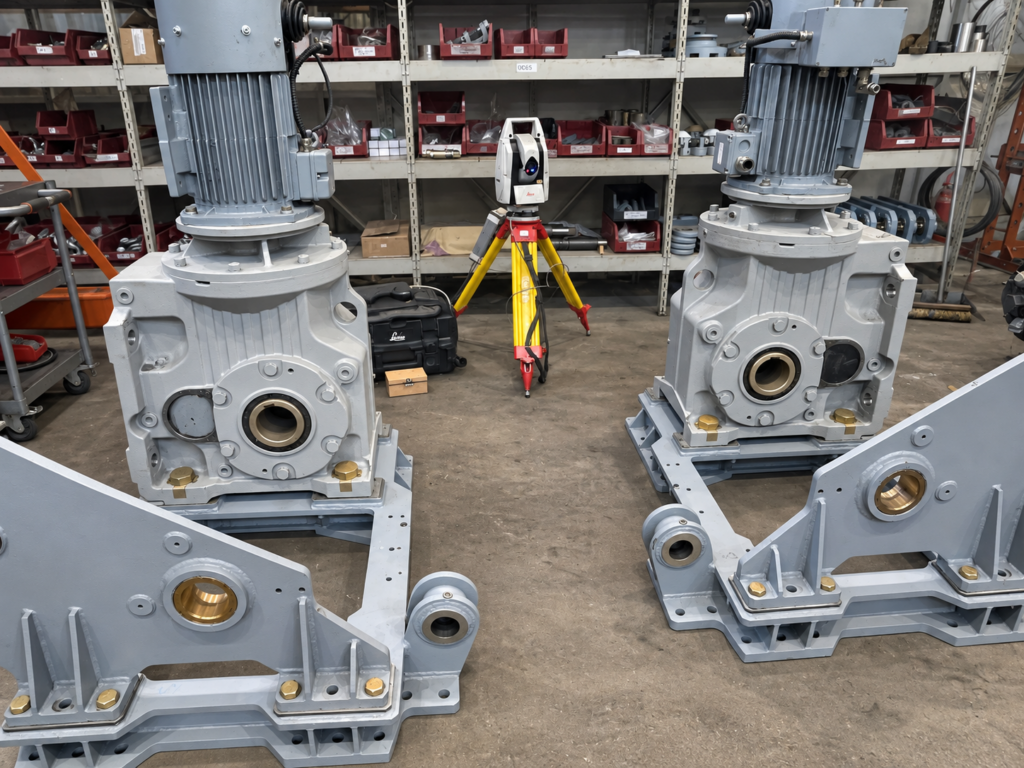

Для контроля применяем абсолютные лазерные трекеры Leica AT402, роботизированный тахеометр Leica TDRA6000 и другое переносное измерительное оборудование. Конкретная система выбирается по размерам объекта, требуемой точности и условиям работ.

---

Измерения при ограниченном доступе

В производственных условиях отдельные поверхности могут быть закрыты корпусом, коммуникациями или соседним оборудованием. Иногда между контролируемыми элементами отсутствует прямая видимость с одной позиции прибора. В таких ситуациях измерения выполняются последовательно с нескольких точек. Положения прибора связываются через общие опорные элементы и объединяются в одной системе координат. Это позволяет контролировать протяжённые конструкции, разнесённые опоры и поверхности, расположенные на разных сторонах оборудования. До начала работ необходимо сообщить:

— размеры и расположение объекта;
— доступные проходы и площадки;
— возможность остановки оборудования;
— наличие вибрации и работающих механизмов рядом;
— высоту расположения измеряемых элементов;
— ограничения по режиму и времени проведения работ.

Эти данные помогают заранее определить состав оборудования и продолжительность выезда.

---

Практический результат контроля

Выездные координатные измерения позволяют получить данные о геометрии оборудования в его фактическом рабочем положении. Это помогает избежать демонтажа крупного узла и принимать ремонтные решения на основании измерений, а не визуальной оценки. Результаты можно использовать для:

— определения объёма механической обработки;
— установки и выверки мобильного станка;
— регулировки положения оборудования;
— проверки совпадения монтажных отверстий;
— оценки возможности сборки сопрягаемых узлов;
— контроля качества ремонта;
— подготовки данных для изготовления переходных деталей;
— приёмки оборудования после монтажа.

В зависимости от задачи заказчику могут передаваться таблицы измерений, координаты элементов, схемы отклонений, карты поверхностей или сравнение с номинальной моделью. Состав материалов согласовывается до начала работ.
