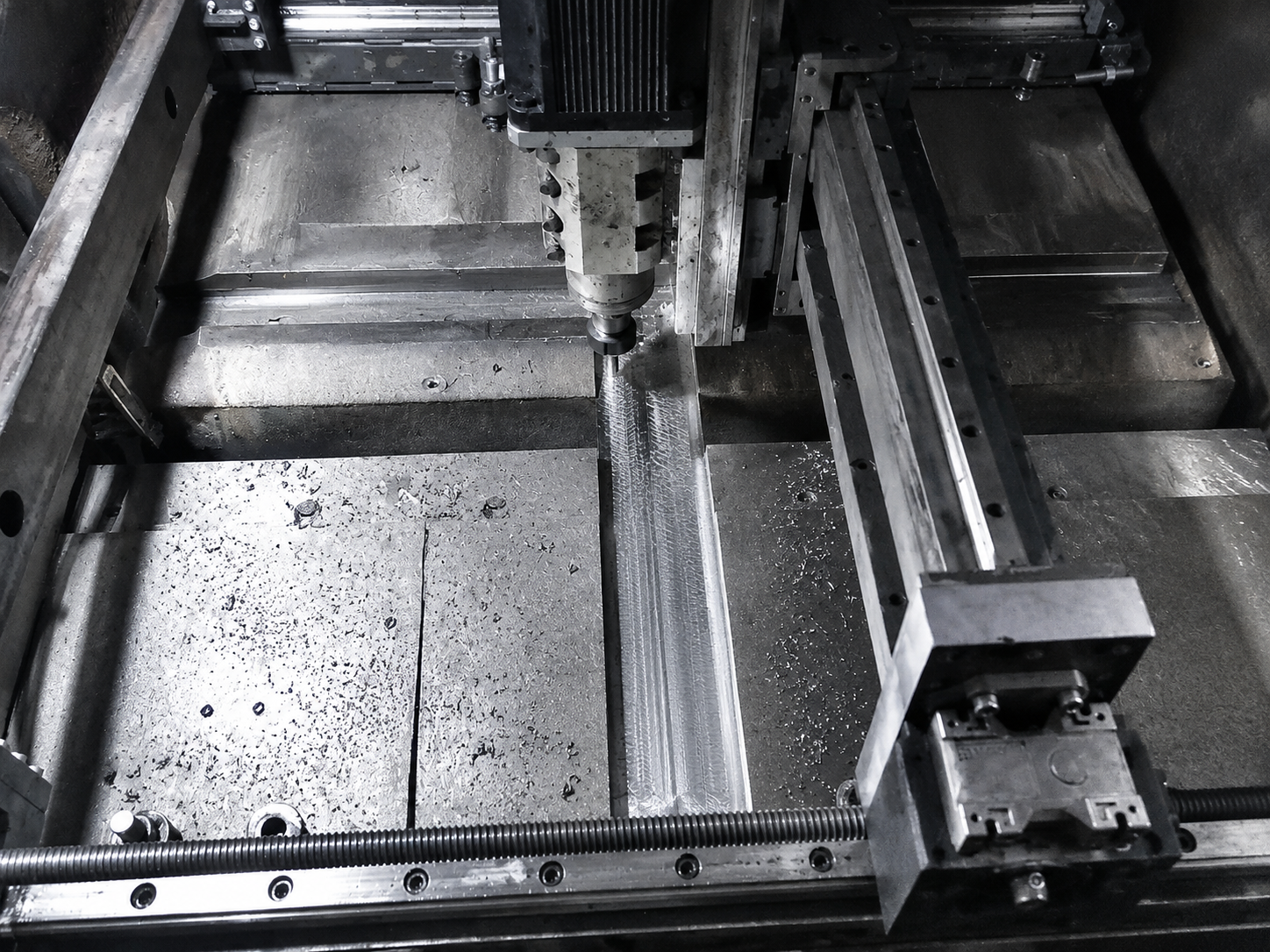

Фрезерование пазов и уступов на объекте

Какие элементы обрабатываем на объекте

Выполняем механическую обработку локальных элементов, которые невозможно или нецелесообразно фрезеровать на стационарном станке из-за размеров, массы или расположения детали. Обрабатываем:

— продольные и поперечные пазы;
— прямоугольные выборки;
— технологические уступы;
— посадочные карманы;
— монтажные площадки;
— локальные углубления;
— поверхности под планки, направляющие и крепёжные элементы;
— участки после сварочного ремонта или наплавки.

Состав работ определяется конструкцией детали, доступом к зоне обработки и требованиями к готовой геометрии. При необходимости комплексной обработки нескольких поверхностей применяется фрезерование плоскостей на объекте.

Какие детали и конструкции принимаем в работу

Фрезерование пазов и уступов выполняем в рамках мобильной металлообработки непосредственно на крупногабаритных и неподвижных узлах:

— станинах и рамах оборудования;
— корпусах машин и механизмов;
— фундаментных и монтажных плитах;
— сварных металлоконструкциях;
— опорных элементах;
— корпусах редукторов и приводов;
— деталях технологических линий;
— демонтированных узлах, находящихся на площадке заказчика.

Перед началом работ проверяем возможность крепления станка, перемещения инструмента и безопасного доступа ко всей зоне обработки.

Подготовка и установка мобильного станка

Работа начинается с изучения чертежей, технических требований и фактического состояния детали. Определяем положение будущего паза или уступа относительно существующих поверхностей и монтажных баз. Подготовка включает:

— измерение исходной геометрии;
— определение границ обработки;
— проверку имеющегося припуска;
— выбор базовых поверхностей;
— подготовку мест крепления станка;
— монтаж мобильного оборудования;
— выверку направления движения инструмента;
— проверку рабочей зоны.

Если существующая поверхность повреждена или деформирована, фактическое положение элемента согласовывается до начала обработки.

Технология фрезерования пазов и уступов

В рамках мобильной фрезерной обработки пазы и уступы обрабатываются за несколько проходов с промежуточным контролем размеров. Работы могут включать:

— удаление повреждённого слоя металла;
— формирование начальной поверхности;
— черновое фрезерование;
— обработку боковых стенок;
— доведение ширины и глубины до заданных размеров;
— чистовую обработку дна и сопрягаемых поверхностей;
— обработку переходов и уступов;
— снятие заусенцев;
— окончательное измерение.

Для протяжённых элементов мобильный станок может последовательно переставляться вдоль детали. Каждая установка привязывается к общей системе баз, чтобы сохранить положение и направление обрабатываемого элемента.

Контроль размеров и положения

После обработки проверяем параметры, указанные в чертеже и техническом задании. В зависимости от конструкции контролируем:

— ширину и глубину паза;
— размеры уступов и выборок;
— положение элемента относительно базовых поверхностей;
— параллельность боковых стенок;
— перпендикулярность сопрягаемых поверхностей;
— прямолинейность протяжённых участков;
— взаимное положение нескольких пазов или площадок;
— соответствие готовой геометрии чертежу.

При повышенных требованиях к взаимному положению элементов дополнительно выполняем контроль геометрии после обработки с применением измерительного оборудования.
