Мобильная обработка фланцев после ремонта

Выполняем механическую обработку фланцев после сварочного ремонта, заварки повреждений и восстановительной наплавки непосредственно на объекте заказчика. Снимаем избыточный металл и восстанавливаем размеры и геометрию привалочной или уплотнительной поверхности. Сварочные и наплавочные работы могут быть выполнены нашими специалистами в составе комплексного ремонта.

При нестандартных условиях проектируем и изготавливаем оснастку или оборудование под объект. Оперативно выезжаем по всей РФ на срочный ремонт.  Контролируем процесс и результат фрезерования лазерным трекером Leica.

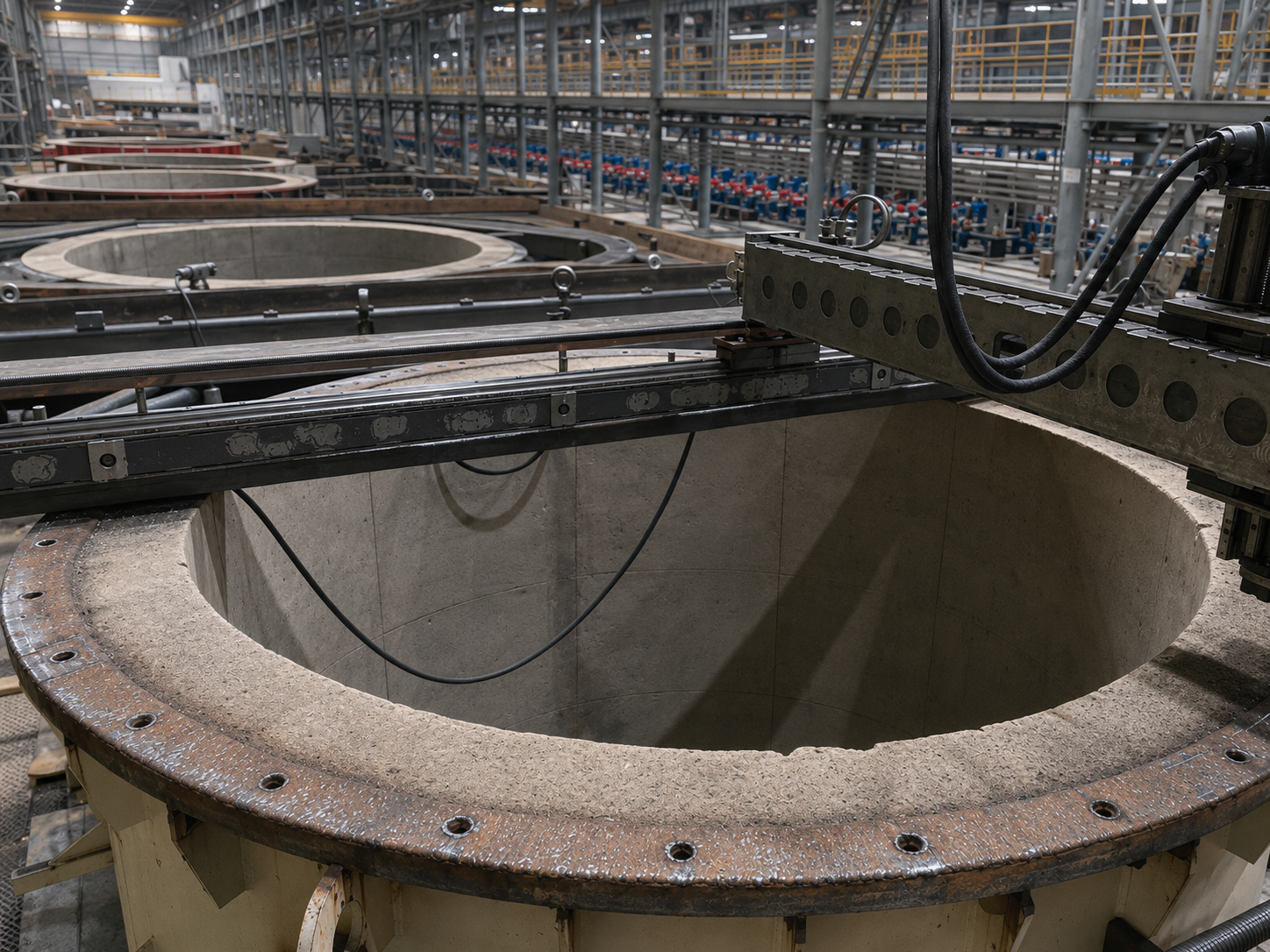

Мобильная обработка поверхности фланца после сварки и наплавки на объекте

Исходное состояние

Фланцы после сварки, заварки дефектов и восстановительной наплавки

Виды обработки

Снятие припуска, выравнивание и чистовая обработка поверхности

Контроль

Размеры, плоскостность, биение и положение относительно оси

После каких ремонтных работ обрабатываем фланцы

Механическая обработка требуется, когда после сварки или наплавки на поверхности остаётся избыточный металл, местные неровности или отклонения от требуемой геометрии. Обрабатываем фланцы после:

— восстановительной наплавки изношенной поверхности;
— заварки коррозионных повреждений и раковин;
— ремонта рисок, задиров и локальных дефектов;
— сварочного ремонта корпуса или патрубка;
— замены повреждённого участка фланца;
— устранения деформаций;
— предыдущего ремонта, после которого поверхность не соответствует требованиям.

Перед обработкой проверяем состояние восстановленного слоя и достаточность припуска для получения требуемого размера.


Какие фланцы принимаем в обработку

В рамках мобильной металлообработки обрабатываем фланцы корпусов, ёмкостей, патрубков и другого крупногабаритного оборудования непосредственно на объекте заказчика. В работу принимаем:

— фланцы корпусов и крышек оборудования;
— присоединительные поверхности патрубков;
— фланцы редукторов, приводов и механизмов;
— фланцевые поверхности теплообменного оборудования;
— фланцы ёмкостей и технологических аппаратов;
— привалочные и уплотнительные поверхности;
— кольцевые поверхности и уступы;
— демонтированные узлы, находящиеся на площадке заказчика.

Если сварка или наплавка не требуются, фланец можно обработать в рамках мобильной обработки фланцев без предварительного восстановления металла.


Подготовка фланца после сварки или наплавки

Перед установкой станка измеряем фактическое состояние поверхности и определяем объём снимаемого металла. Подготовка включает:

— осмотр восстановленного участка;
— проверку границ сварки или наплавки;
— измерение исходной геометрии;
— определение минимального и максимального припуска;
— выбор технологических и измерительных баз;
— определение положения итоговой поверхности;
— подготовку мест крепления;
— установку и выверку мобильного оборудования.

Если восстановленного металла недостаточно, наши специалисты могут выполнить дополнительную наплавку, после чего поверхность обрабатывается повторно.


Технология обработки фланца после ремонта

Обработка выполняется поэтапно с промежуточным контролем оставшегося припуска. Работы могут включать:

— предварительное снятие выступающего металла;
— выравнивание сварного или наплавленного участка;
— черновую обработку поверхности;
— промежуточное измерение;
— дополнительную наплавку при необходимости;
— повторную установку и выверку оборудования;
— чистовую обработку привалочной поверхности;
— формирование кольцевых участков и уступов;
— снятие фасок и удаление заусенцев;
— окончательный контроль.

При обработке сохраняем требуемое положение поверхности относительно оси фланца, крепёжных отверстий и других элементов узла.


Контроль геометрии после ремонта

После завершения работ проверяем параметры, влияющие на последующую сборку фланцевого соединения. В зависимости от технических требований контролируем:

— наружный и внутренний диаметры;
— ширину обработанной поверхности;
— итоговый высотный размер;
— плоскостность;
— торцевое биение;
— положение поверхности относительно оси;
— геометрию кольцевых участков и уступов;
— соответствие чертежу или согласованным размерам.

При необходимости дополнительно выполняем контроль плоскостности фланцевых поверхностей с применением лазерных трекеров Leica и другого высокоточного измерительного оборудования.

Мобильное оборудование для обработки на объекте

Мобильная обработка фланцевой поверхности станком Climax

Выполняем механическую обработку на объекте заказчика с применением мобильных фрезерных, расточных и сверлильных станков:

— Мобильный фрезерный станок ПФС-2000
— Мобильный фрезерный станок КФС-2400
— Мобильный расточной станок Механик 500ВС
— Мобильный расточной станок PC-1300
— Сверлильный станок LENZ STEYR-125T

Выездные работы выполняем на предприятиях различных отраслей промышленности без демонтажа крупногабаритного оборудования. Для нестандартных задач подбираем технологию под условия объекта и при необходимости изготавливаем оснастку или оборудование под конкретный проект.

Обсудим вашу задачу

Для предварительной оценки направьте фотографии фланца и чертёж при его наличии. Укажите наружный и внутренний диаметры, ширину поверхности, характер повреждения и требования к итоговой геометрии.

Мы оценим возможность обработки, сроки и стоимость выполнения работ.
