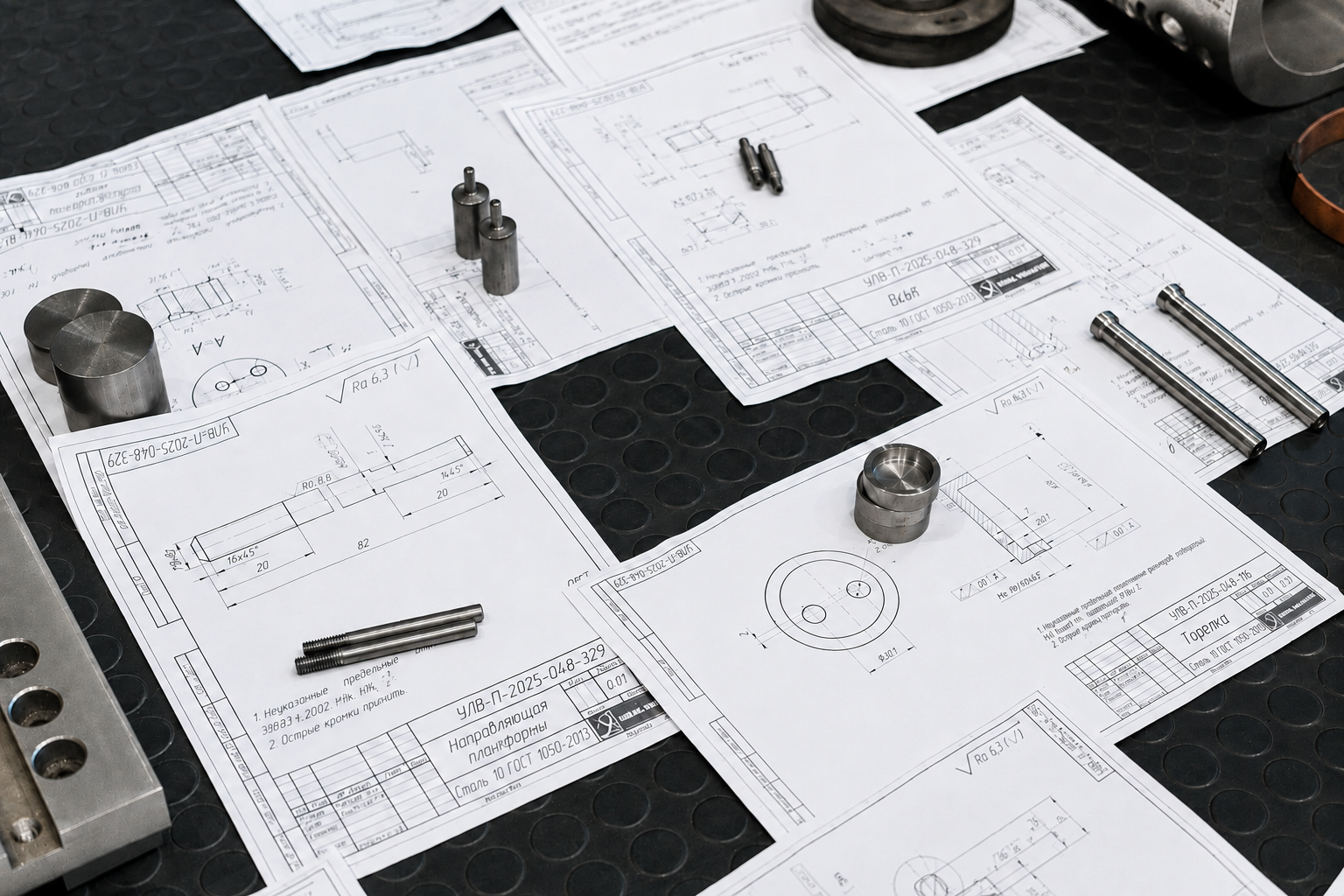

Изготовление деталей по чертежам

Какие детали изготавливаем по чертежам

Изготавливаем металлические детали и элементы промышленного оборудования по готовым рабочим чертежам, 3D-моделям и техническим требованиям заказчика. Работаем с изделиями простой и сложной геометрии, требующими одной или нескольких последовательных операций. Принимаем заказы на изготовление:

— валов, осей, пальцев и других деталей вращения;
— втулок, колец, ступиц и фланцев;
— корпусов, крышек и опорных элементов;
— плит, оснований, рам и кронштейнов;
— деталей с отверстиями, пазами и резьбовыми элементами;
— сварных деталей и сборочных единиц;
— ремонтных и нестандартных деталей оборудования;
— единичных изделий и небольших партий.

Состав операций определяется конструкцией детали, материалом, требованиями к точности и качеству поверхности. Если готового чертежа нет, но имеется существующая деталь, используется отдельная услуга «Изготовление деталей по образцу».

---

Какие документы нужны для изготовления

Основой для расчёта и производства является конструкторская документация, содержащая данные, необходимые для однозначного изготовления и контроля детали. Для оценки желательно предоставить:

— рабочий чертёж детали;
— 3D-модель при её наличии;
— материал или требования к его подбору;
— размеры, допуски и посадки;
— требования к шероховатости поверхностей;
— сведения о термообработке и покрытиях;
— количество деталей;
— требования к контролю и приёмке;
— спецификацию для сборочных единиц.

Перед запуском в работу проверяем, достаточно ли данных для изготовления. При обнаружении противоречий, отсутствующих размеров или неясных требований согласуем вопросы с заказчиком до начала обработки. Изменения в конструкцию, размеры и допуски без согласования не вносятся.

---

Какие операции выполняем

Деталь может изготавливаться за одну установку или проходить несколько видов обработки в соответствии с технологическим маршрутом. В зависимости от конструкции выполняем:

— токарную обработку наружных и внутренних поверхностей;
— фрезерование плоскостей, пазов, уступов и направляющих;
— расточку отверстий и посадочных мест;
— сверление, рассверливание, зенкование и развёртывание;
— нарезание внутренней и наружной резьбы;
— обработку фланцевых и сопрягаемых поверхностей;
— сварку отдельных элементов и изготовление сварных заготовок;
— слесарную зачистку, доводку и подготовку к сборке.

Если для изготовления требуется несколько операций, они объединяются в единый технологический маршрут. Это позволяет согласовать базы, размеры и взаимное положение поверхностей на разных этапах обработки.

---

Технология изготовления деталей по чертежам

Работа начинается с изучения чертежа, 3D-модели и технических требований. Проверяем конструкцию детали, материал, размеры заготовки, допуски и последовательность необходимых операций. Основные этапы:

— анализ конструкторской документации;
— проверка технологичности изготовления;
— выбор материала и типа заготовки;
— разработка последовательности операций;
— подготовка заготовки;
— черновая механическая обработка;
— промежуточный контроль размеров;
— чистовая обработка поверхностей;
— выполнение резьбовых и вспомогательных операций;
— окончательный контроль готовой детали.

При выборе технологии учитываем возможность надёжного базирования, жёсткость заготовки и требования к взаимному положению поверхностей. Ответственные размеры контролируются не только после завершения работ, но и между отдельными технологическими этапами.

---

Изготовление единичных деталей и небольших партий

Принимаем заказы на единичное изготовление, ремонтные детали и небольшие партии изделий. Такой формат подходит для замены вышедших из строя элементов оборудования, изготовления нестандартных узлов и выпуска деталей для модернизации производственных линий. При изготовлении партии учитываем необходимость сохранения одинаковых размеров и характеристик всех изделий. Для повторяющихся операций может применяться единая установка, технологическая оснастка и общий порядок контроля. Возможность и стоимость изготовления определяются с учётом:

— количества деталей;
— сложности геометрии;
— материала и типа заготовки;
— количества технологических операций;
— требуемых допусков;
— необходимости специальной оснастки;
— объёма контрольных измерений.

---

Контроль готовых деталей

Контроль готовых деталей из металла выполняется в процессе изготовления и после завершения всех операций. Проверяем параметры, которые указаны в конструкторской документации и влияют на сборку и работу детали. В зависимости от требований контролируем:

— линейные и диаметральные размеры;
— длины, глубины и высотные отметки;
— посадочные размеры;
— положение отверстий и резьбовых элементов;
— плоскостность и прямолинейность поверхностей;
— параллельность и перпендикулярность;
— соосность связанных отверстий и диаметров;
— радиальное и торцевое биение;
— соответствие готовой детали чертежу.

При наличии требований результаты измерений могут быть оформлены в виде протокола или технического отчёта.
