Контроль геометрии крупногабаритных деталей

Какие крупногабаритные изделия контролируем

Контроль крупногабаритных деталей требуется, когда размеры, масса или конструкция изделия не позволяют использовать стандартные методы измерений. В таких случаях отдельные элементы необходимо объединить в общей системе координат и оценивать геометрию изделия целиком. Проводим измерения:

— корпусов машин, редукторов и технологического оборудования;
— станин, рам и оснований;
— фундаментных, опорных и монтажных плит;
— крупногабаритных валов, осей и деталей вращения;
— сварных и сборных металлоконструкций;
— подшипниковых опор и разнесённых посадочных мест;

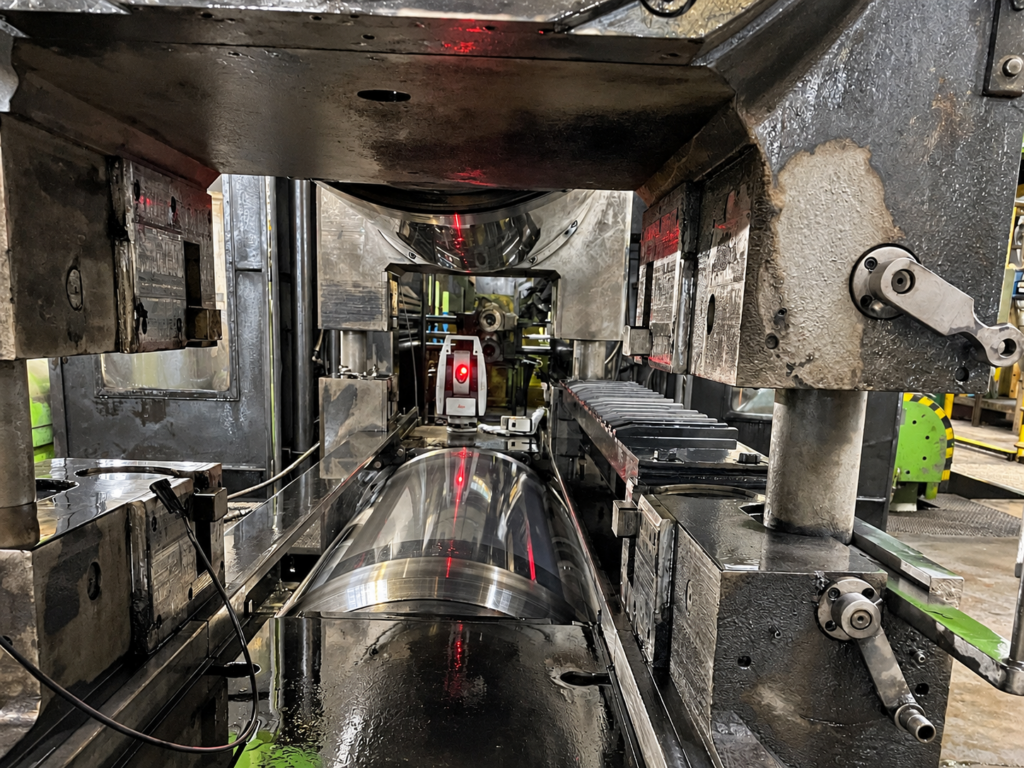

— элементов прессового, прокатного и подъёмного оборудования;
— деталей после изготовления, сварки, ремонта или механической обработки.

Контролировать можно как отдельную деталь, так и собранный узел. При необходимости измерения выполняются без демонтажа изделия и его перемещения из рабочей зоны. Для проверки отдельных линейных и диаметральных параметров используется услуга «Контроль размеров деталей».

---

Какие параметры крупногабаритных деталей измеряем

Для крупного изделия недостаточно проверить несколько размеров рулеткой или другим измерительным инструментом. Даже при соответствии отдельных элементов чертежу между ними могут присутствовать смещения, перекосы и угловые отклонения, влияющие на сборку и работу оборудования. В зависимости от конструкции контролируем:

— общие габаритные размеры;
— расстояния между поверхностями и конструктивными элементами;
— наружные и внутренние диаметры;
— координаты и межосевые расстояния отверстий;
— положение посадочных мест и опор;
— плоскостность монтажных и базовых поверхностей;
— параллельность и перпендикулярность элементов;
— соосность разнесённых отверстий и цилиндрических поверхностей;
— прямолинейность протяжённых элементов;
— положение детали относительно монтажных или проектных осей.

Все контролируемые элементы могут быть связаны в одной координатной системе. Это позволяет оценить не только размеры отдельных участков, но и фактическую геометрию всего изделия.

---

Как выполняем контроль крупногабаритных деталей

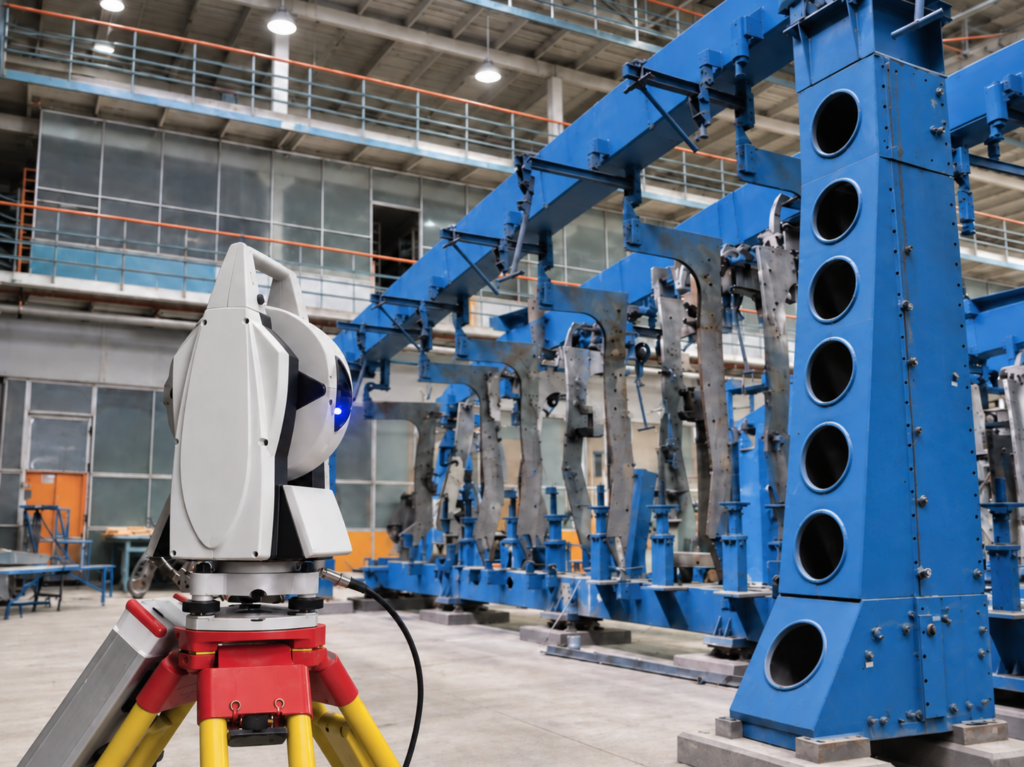

Перед началом измерений изучаем чертёж, 3D-модель и технические требования. Определяем базовые поверхности, систему координат и параметры, которые влияют на дальнейшую сборку или эксплуатацию изделия. Для измерения крупных и разнесённых элементов применяем абсолютные лазерные трекеры Leica AT402, роботизированный тахеометр Leica TDRA6000 и другое переносное измерительное оборудование. Выбор технологии зависит от размеров объекта, требуемой точности, доступности поверхностей и условий проведения работ.

В процессе контроля измеряем характерные точки, отверстия, плоскости и цилиндрические поверхности. Полученные данные объединяются в цифровую модель, которую можно сопоставить с чертежом или номинальной 3D-моделью.Такой способ позволяет проводить геометрический контроль крупногабаритного изделия непосредственно в цехе, не перемещая его на отдельный измерительный стенд.

---

Контроль при изготовлении и сборке

Измерения крупногабаритных деталей желательно выполнять не только после завершения производства, но и между отдельными технологическими этапами. Это позволяет обнаружить отклонения до того, как изделие перейдёт к следующей дорогостоящей операции. Контроль может проводиться:

— после изготовления или сварки заготовки;
— перед механической обработкой;
— после обработки базовых поверхностей;
— перед расточкой отверстий и посадочных мест;
— при предварительной сборке узла;
— после соединения отдельных секций;
— перед монтажом оборудования;
— при окончательной приёмке изделия.

Например, до механической обработки можно определить распределение припуска и выбрать оптимальное положение будущих поверхностей. При сборке можно проверить совпадение отверстий, положение опор и возможность установки сопрягаемых деталей. Для комплексной проверки уже обработанного изделия применяется услуга «Контроль после обработки».

---

Контроль геометрии после ремонта и восстановления

Сварка, наплавка, правка и замена отдельных элементов могут изменить геометрию крупногабаритной детали. Даже локальное воздействие способно вызвать деформацию корпуса, рамы или опорной поверхности на значительном расстоянии от ремонтируемой зоны. Измерения после ремонта позволяют проверить:

— сохранились ли базовые размеры изделия;
— изменилась ли форма корпуса или рамы;
— соответствует ли положение отверстий общей системе баз;
— восстановлена ли соосность посадочных мест;
— отсутствует ли перекос опорных поверхностей;
— требуется ли дополнительная механическая обработка;
— готов ли узел к сборке и эксплуатации.

Если необходимо отдельно проверить положение нескольких отверстий или опор относительно общей оси, применяется «Контроль соосности».

---

Измерения на объекте заказчика

Крупные детали и оборудование часто невозможно доставить в измерительную лабораторию. В таком случае специалисты выезжают с переносным оборудованием на производственную площадку заказчика. Контроль можно проводить непосредственно в зоне изготовления, ремонта или монтажа. Перед выездом оцениваем размеры объекта, доступность контролируемых поверхностей, условия видимости измерительного оборудования и возможность организации устойчивых измерительных позиций.

Для сложных объектов измерения могут выполняться с нескольких точек. Отдельные положения прибора объединяются в общей системе координат, поэтому можно контролировать протяжённые конструкции и элементы, между которыми отсутствует непосредственная видимость. Подробнее о выездном формате работ на странице «Контроль на объекте заказчика».

---

Результаты контроля геометрии деталей

По итогам измерений заказчик получает данные о фактических размерах и геометрии изделия. Результаты позволяют принять деталь, определить необходимость доработки или подготовить информацию для последующей механической обработки и монтажа. В зависимости от задачи могут быть подготовлены:

— таблицы фактических размеров и отклонений;
— координаты отверстий, осей и поверхностей;
— карта отклонений от номинальной геометрии;
— сравнение с чертежом или 3D-моделью;
— схема положения отдельных элементов;
— данные для ремонта, обработки или выверки оборудования.

Состав измерений и формат передаваемых материалов согласовываются до начала работ.
