Контроль геометрии вращающейся печи длиной 170 м

О проекте

Требовалось выполнить высокоточное обследование геометрии крупногабаритной вращающейся печи непосредственно на промышленной площадке. Работы проводились в рамках промышленной геодезии и контроля геометрии. Для пространственных измерений применялся роботизированный тахеометр Leica TCRP1201.

---

Объём выполненных работ

— выполнено геодезическое обследование вращающейся печи;
— проведены пространственные измерения крупногабаритного промышленного оборудования;
— проконтролирована геометрия агрегата длиной 170 м и диаметром 5,8 м;
— измерения выполнены роботизированным тахеометром Leica TCRP1201;
— обеспечена точность измерений 0,5 мм.

---

Обследование геометрии вращающейся печи

Большая протяжённость вращающейся печи требует выполнения пространственных измерений в единой системе координат. Такой подход позволяет оценивать геометрию крупногабаритного агрегата не по отдельным локальным участкам, а как единого промышленного объекта. Работы выполнялись непосредственно по месту эксплуатации оборудования и относятся к контролю геометрии на объекте заказчика.

---

Измерения крупногабаритного оборудования

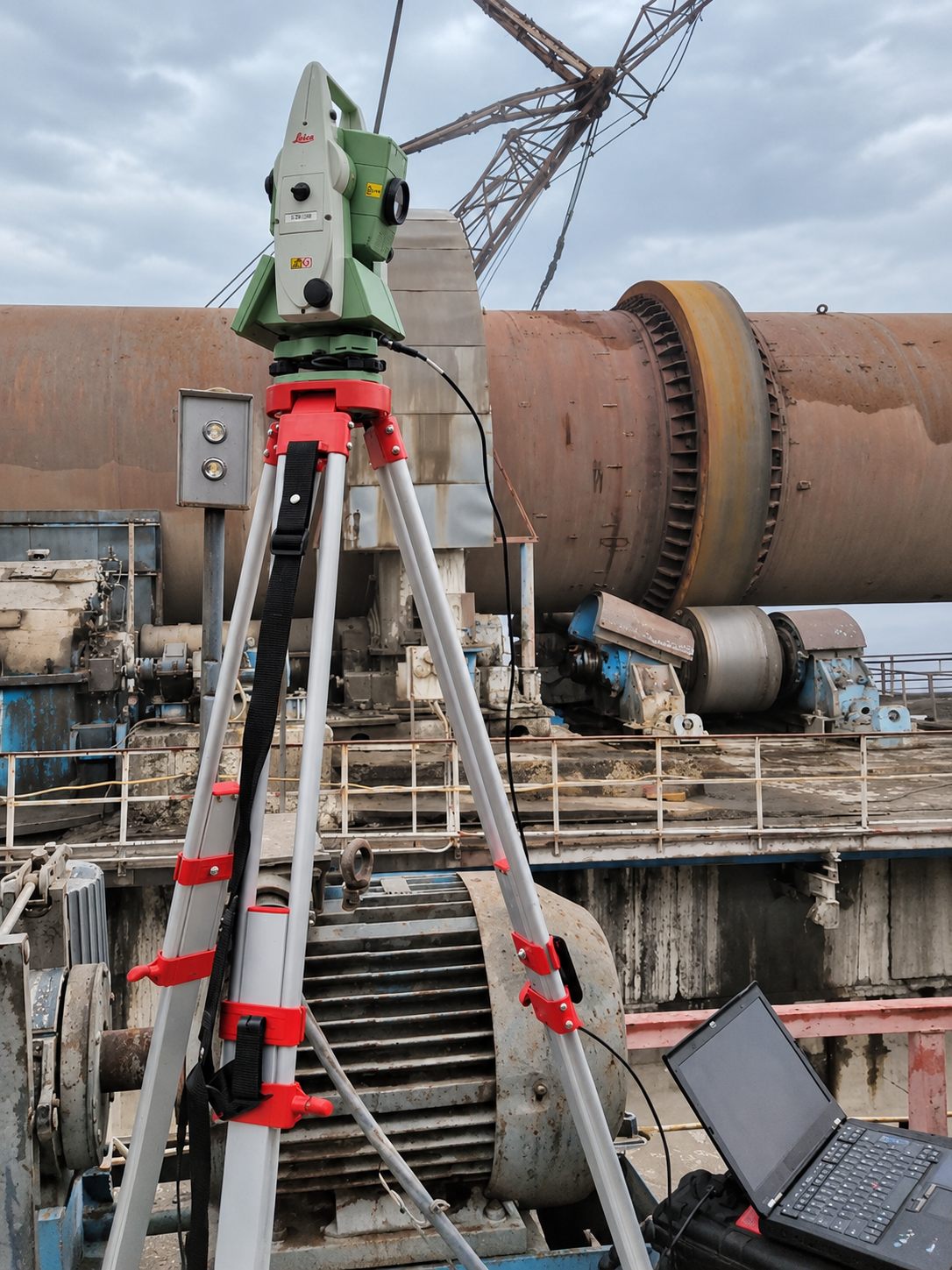

Длина обследуемой печи составляла 170 м, диаметр корпуса — 5,8 м. Для объекта такого масштаба применялся роботизированный тахеометр Leica TCRP1201. Использование высокоточного геодезического оборудования позволило выполнить пространственные измерения с точностью 0,5 мм и получить данные для оценки фактической геометрии печи.

---

Контроль геометрии вращающегося оборудования

Для вращающихся печей геометрическое состояние оборудования связано с положением элементов относительно общей оси вращения и взаимным расположением опорных узлов. При необходимости обследование такого оборудования может включать контроль соосности элементов вращения, определение положения опор и другие измерительные задачи, необходимые для последующей выверки и регулировки агрегата.

---

Результаты

— выполнено геодезическое обследование вращающейся печи;
— получены пространственные данные по геометрии агрегата длиной 170 м;
— выполнены измерения оборудования диаметром 5,8 м;
— применён роботизированный тахеометр Leica TCRP1201;
— точность измерений составила 0,5 мм;
— получены данные для анализа фактической геометрии промышленного оборудования.
