Мобильное фрезерование рабочих поверхностей траверсы пресса 10000 тс

О проекте

В рамках ремонта пресса усилием 10000 тс специалисты СМП.Инжиниринг выполнили механическую обработку двух рабочих поверхностей подвижной траверсы. Из-за размеров и конструкции узла обработка выполнялась мобильным фрезерным станком портального типа. Такая мобильная металлообработка позволяет разместить технологическое оборудование непосредственно относительно ремонтируемой крупногабаритной детали и выполнить обработку рабочих поверхностей в условиях промышленного цеха.

Портальная схема станка обеспечила перемещение фрезерного узла по площади обрабатываемой поверхности и позволила последовательно обработать обе рабочие плоскости траверсы. Основной технологической задачей было фрезерование плоскостей на объекте с обеспечением общей геометрии протяжённых рабочих поверхностей. По завершении механической обработки достигнута точность 0,1 мм/м.

Для подобных ответственных поверхностей результат обработки напрямую связан с последующим контролем геометрии после обработки, поскольку важно оценивать не только локальный размер, но и геометрию поверхности по всей рабочей зоне.

---

Объём выполненных работ

— Подготовлена зона выполнения мобильной механической обработки;

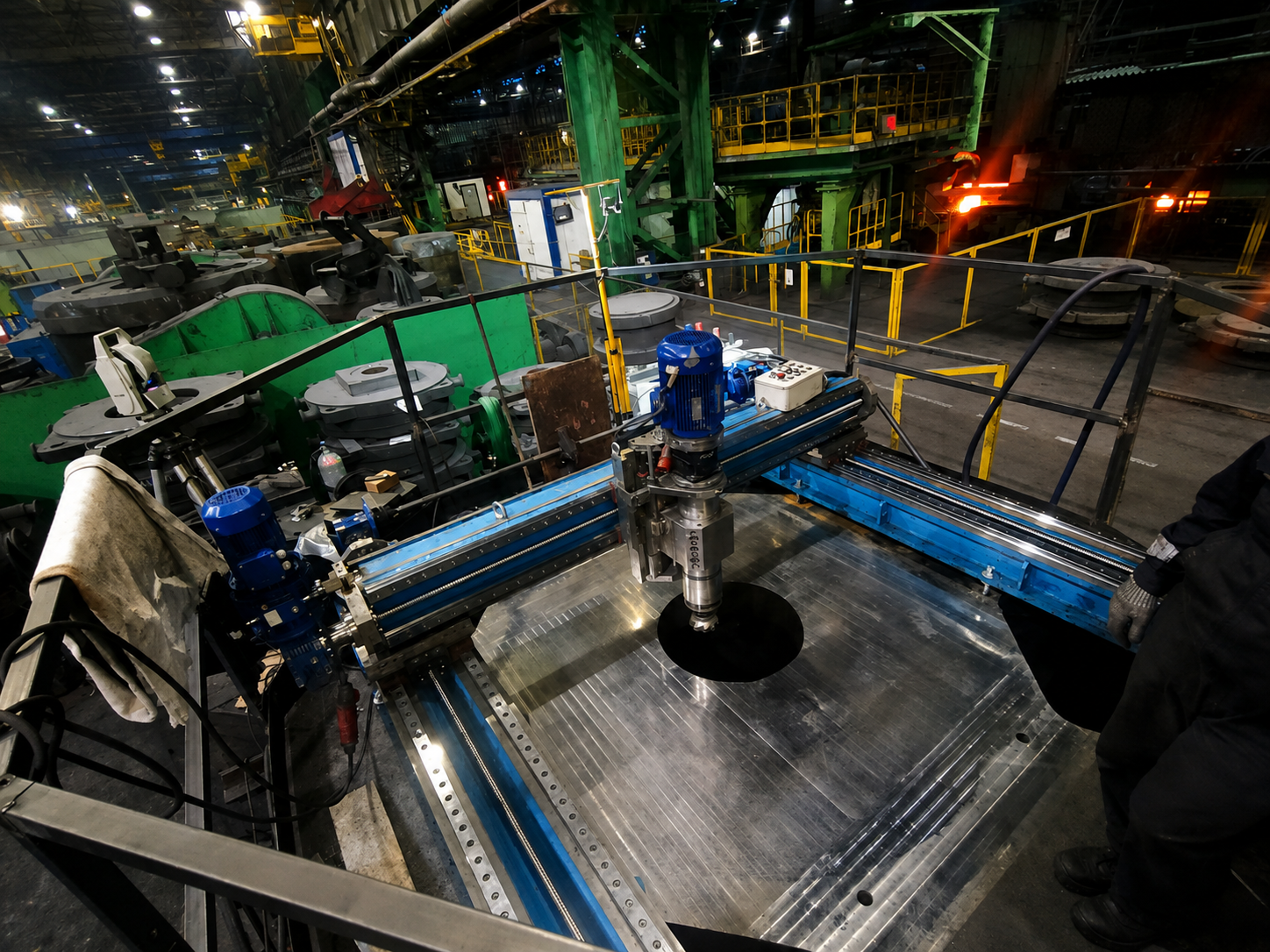

— Мобильный портальный фрезерный станок установлен относительно рабочей поверхности траверсы;
— Выполнено позиционирование оборудования в зоне обработки;

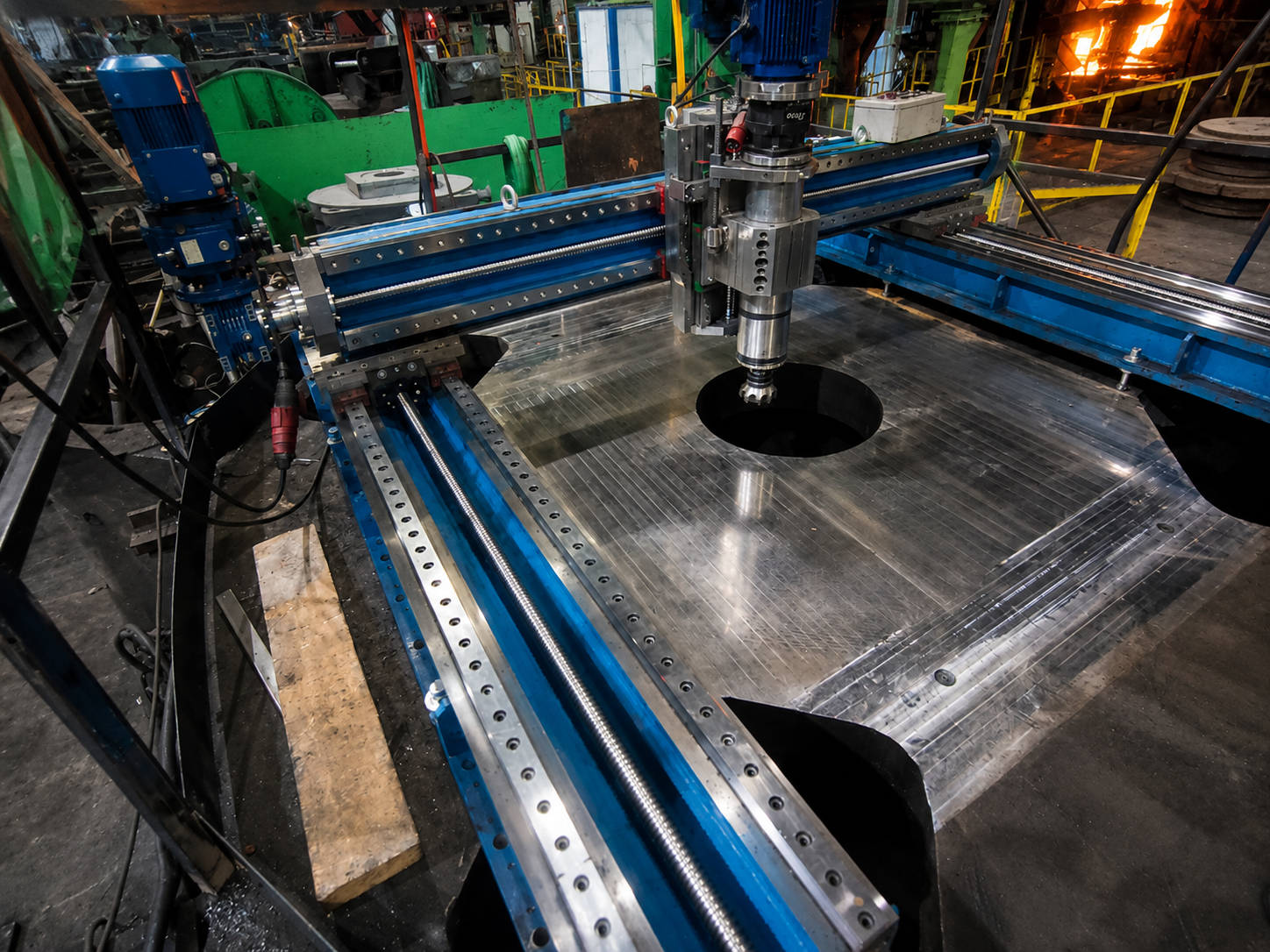

— Проведено фрезерование первой рабочей поверхности подвижной траверсы;

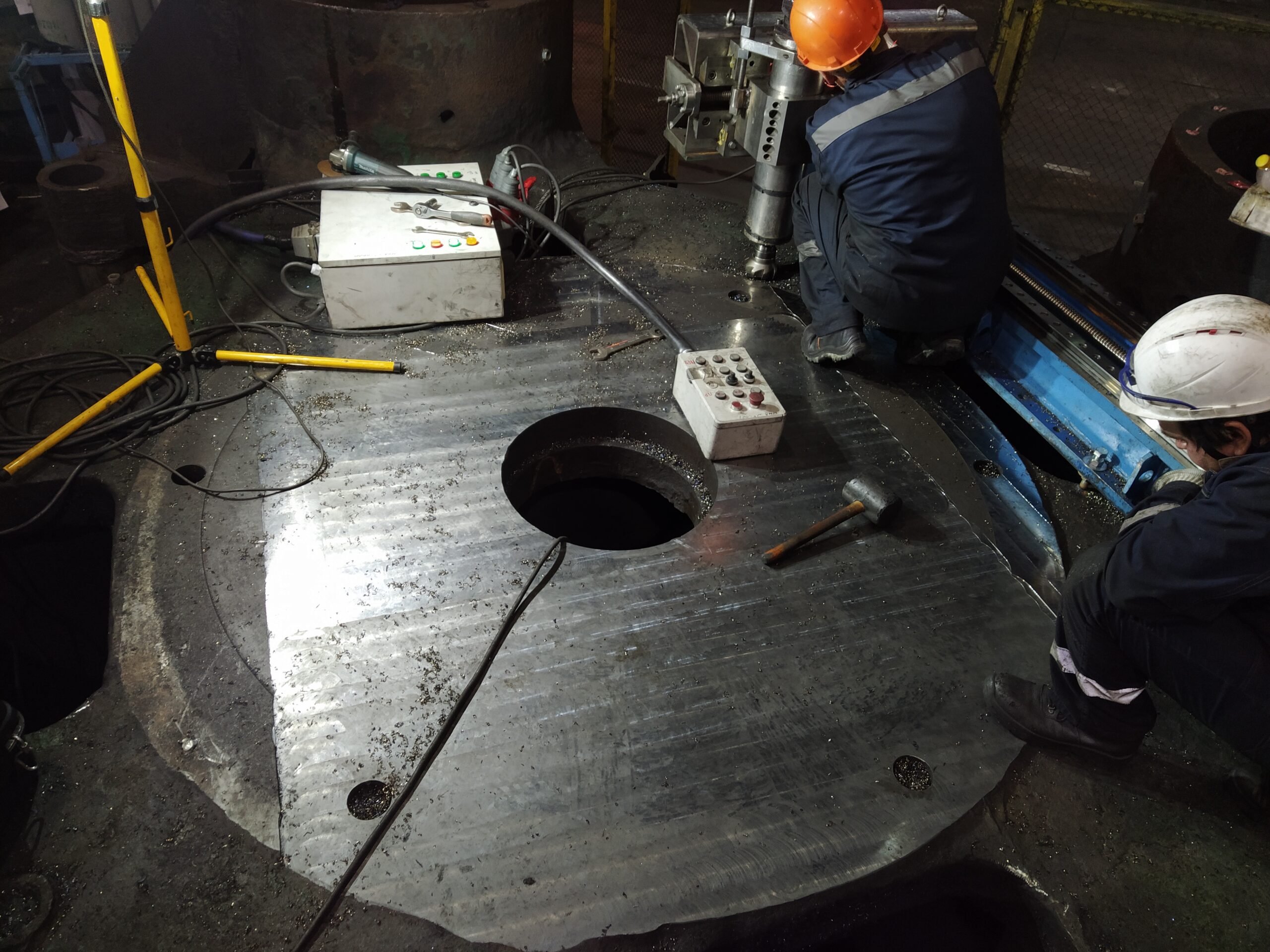

— Выполнено фрезерование второй рабочей поверхности;
— Обеспечена единая геометрия обработанных плоскостей;
— Достигнута точность обработки 0,1 мм/м.

---

Применённое оборудование

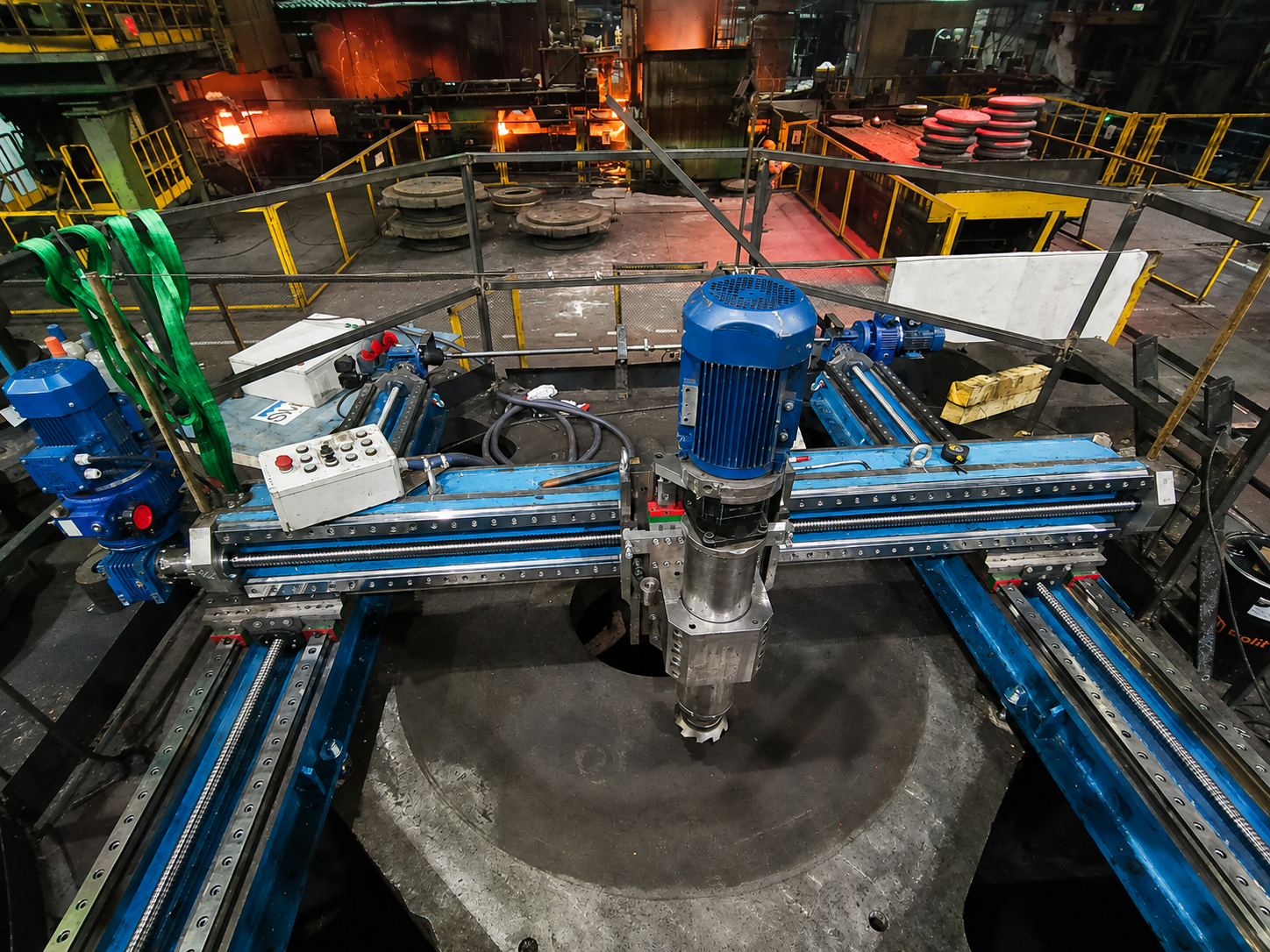

Для выполнения работ использовался мобильный фрезерный станок в портальном исполнении. Конструкция станка позволяет формировать рабочую зону непосредственно над крупногабаритной поверхностью и выполнять последовательную фрезерную обработку протяжённых участков. В данном проекте оборудование применялось для обработки двух рабочих поверхностей подвижной траверсы пресса 10000 тс.

---

Особенности мобильной фрезеровки

Подвижная траверса пресса представляет собой крупногабаритный элемент промышленного оборудования с протяжёнными рабочими поверхностями. Для такой задачи мобильный фрезерный станок монтируется непосредственно относительно обрабатываемого узла. Портальное исполнение оборудования позволяет перемещать рабочий модуль вдоль поверхности и выполнять фрезерование крупногабаритных плоскостей без установки детали на обычный стационарный фрезерный станок.

Такой способ применяется при ремонте прессового, прокатного и другого тяжёлого промышленного оборудования, когда размеры и масса деталей требуют проведения механической обработки непосредственно в производственной зоне.

---

Результаты

— Выполнено мобильное фрезерование двух рабочих поверхностей подвижной траверсы;
— Рабочие поверхности обработаны мобильным портальным фрезерным станком;
— Обеспечена требуемая геометрия обработанных плоскостей;
— Достигнута точность обработки 0,1 мм/м;
— Выполнен этап ремонта крупногабаритной подвижной траверсы пресса 10000 тс.
