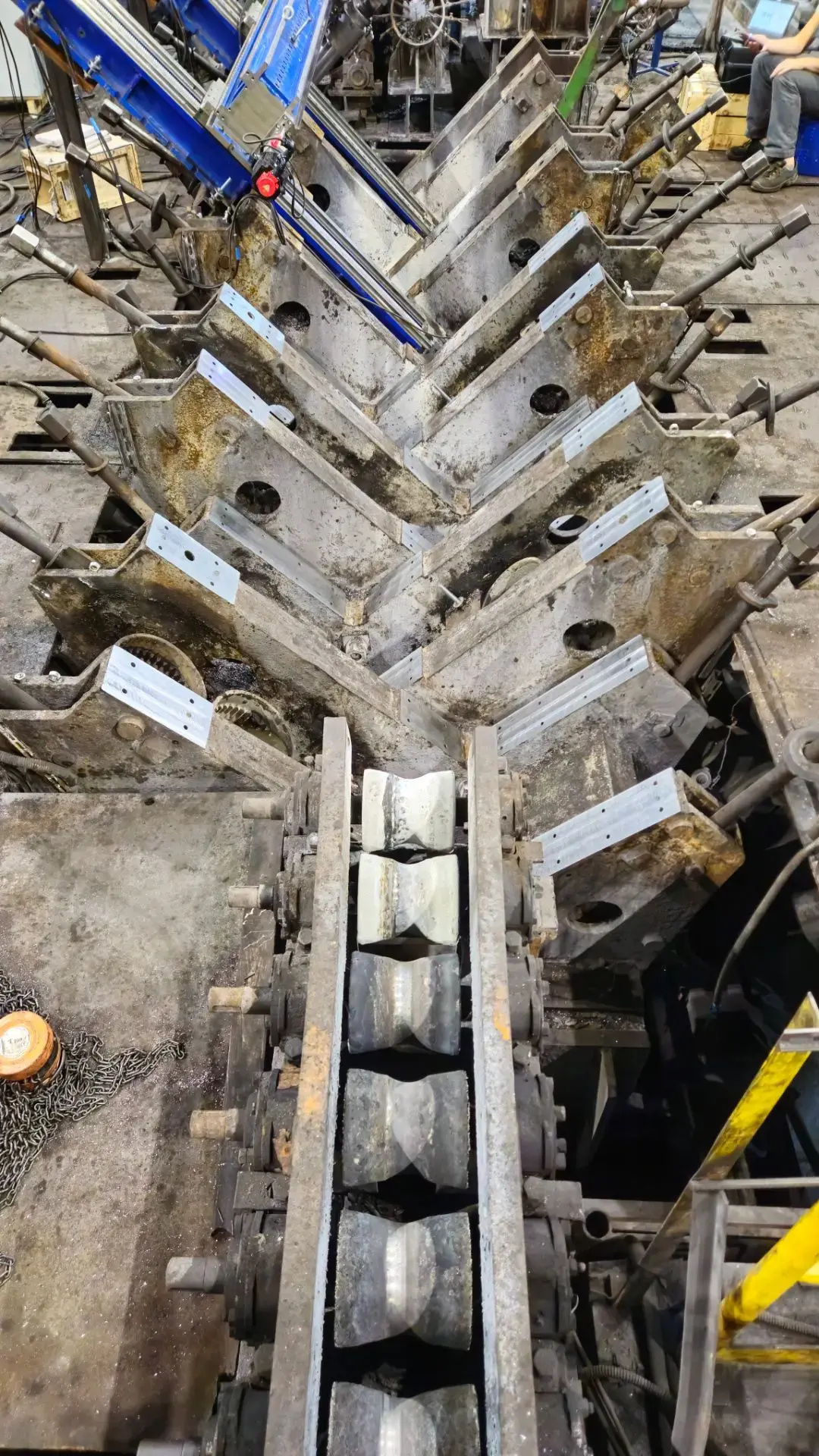

Мобильная обработка постелей непрерывного трубопрокатного стана

О проекте

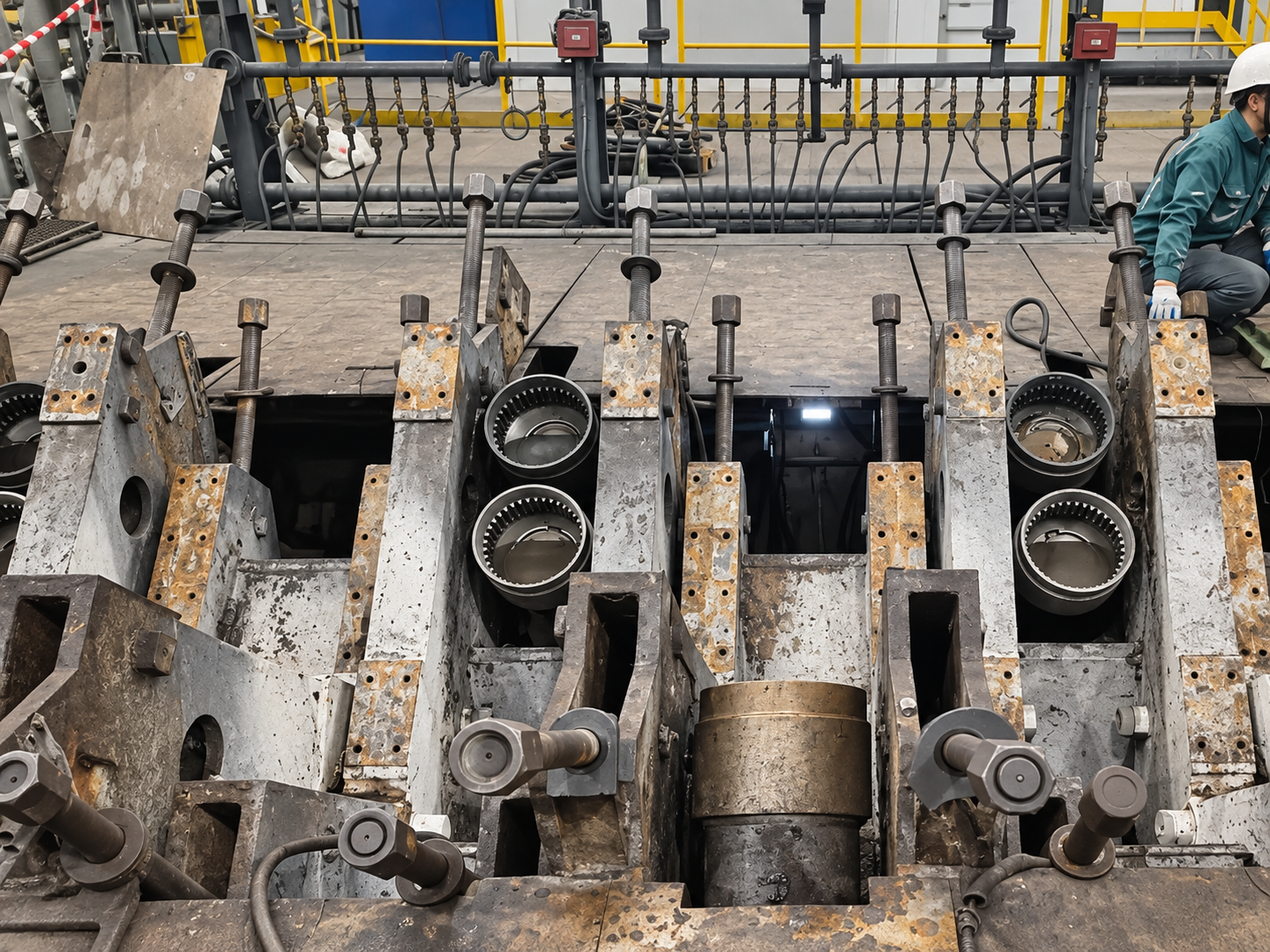

До начала механической обработки специалисты СМП.Инжиниринг выполнили обследование геометрии непрерывного стана. Контролировались положение постелей под установку клетей и ось стана. По результатам измерений расстояние от фактических поверхностей постелей до проектных плоскостей составляло от 24,8 до 28,0 мм, что показало необходимость восстановления посадочных поверхностей механической обработкой.

Перед специалистами СМП.Инжиниринг была поставлена задача восстановить посадочные места восьми постелей и привести их к заданной геометрии без демонтажа крупногабаритной рамы стана. Для выполнения таких работ применяется мобильная обработка, позволяющая установить станочное оборудование непосредственно на ремонтируемой конструкции.

---

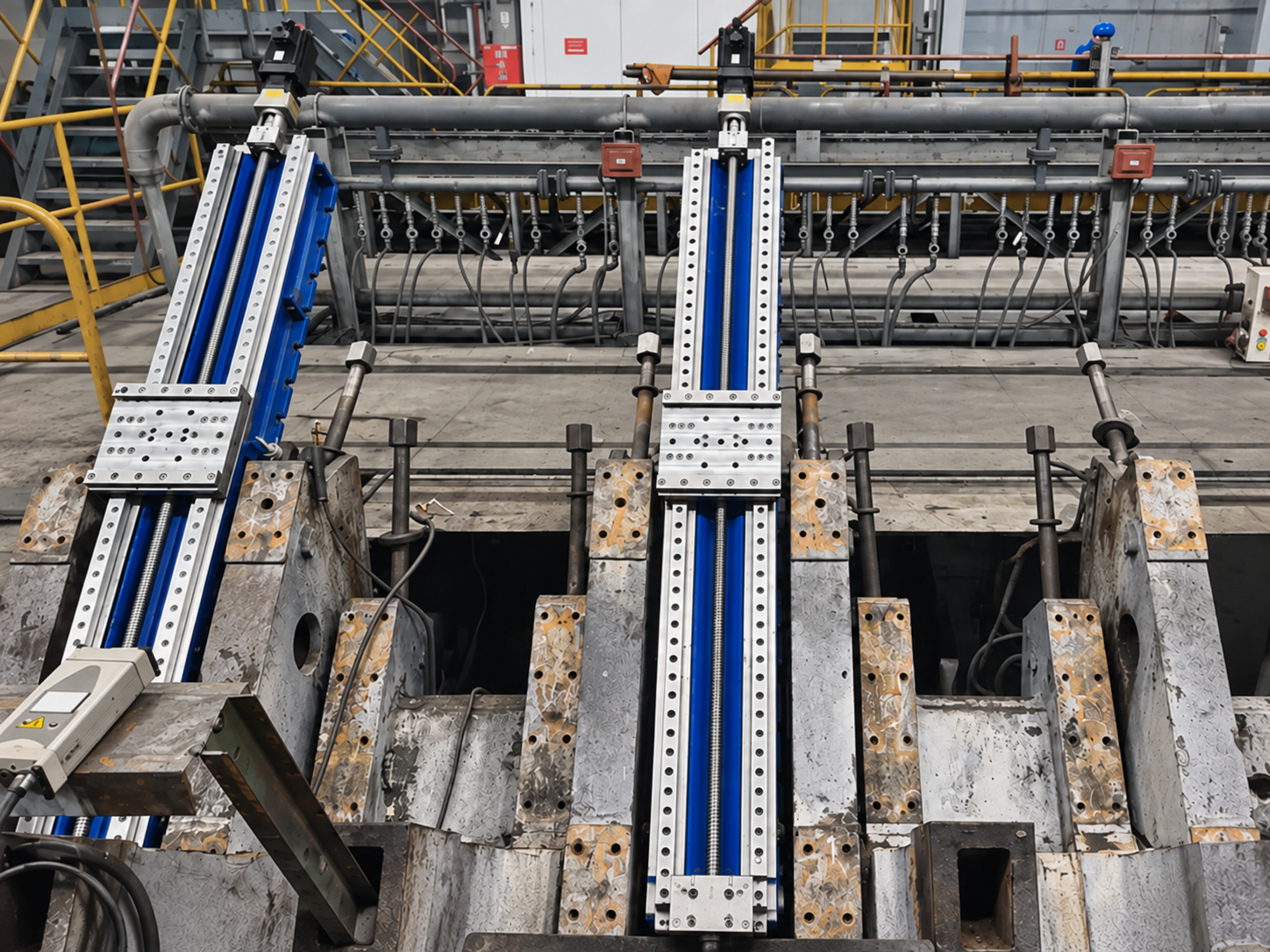

Установка мобильного оборудования

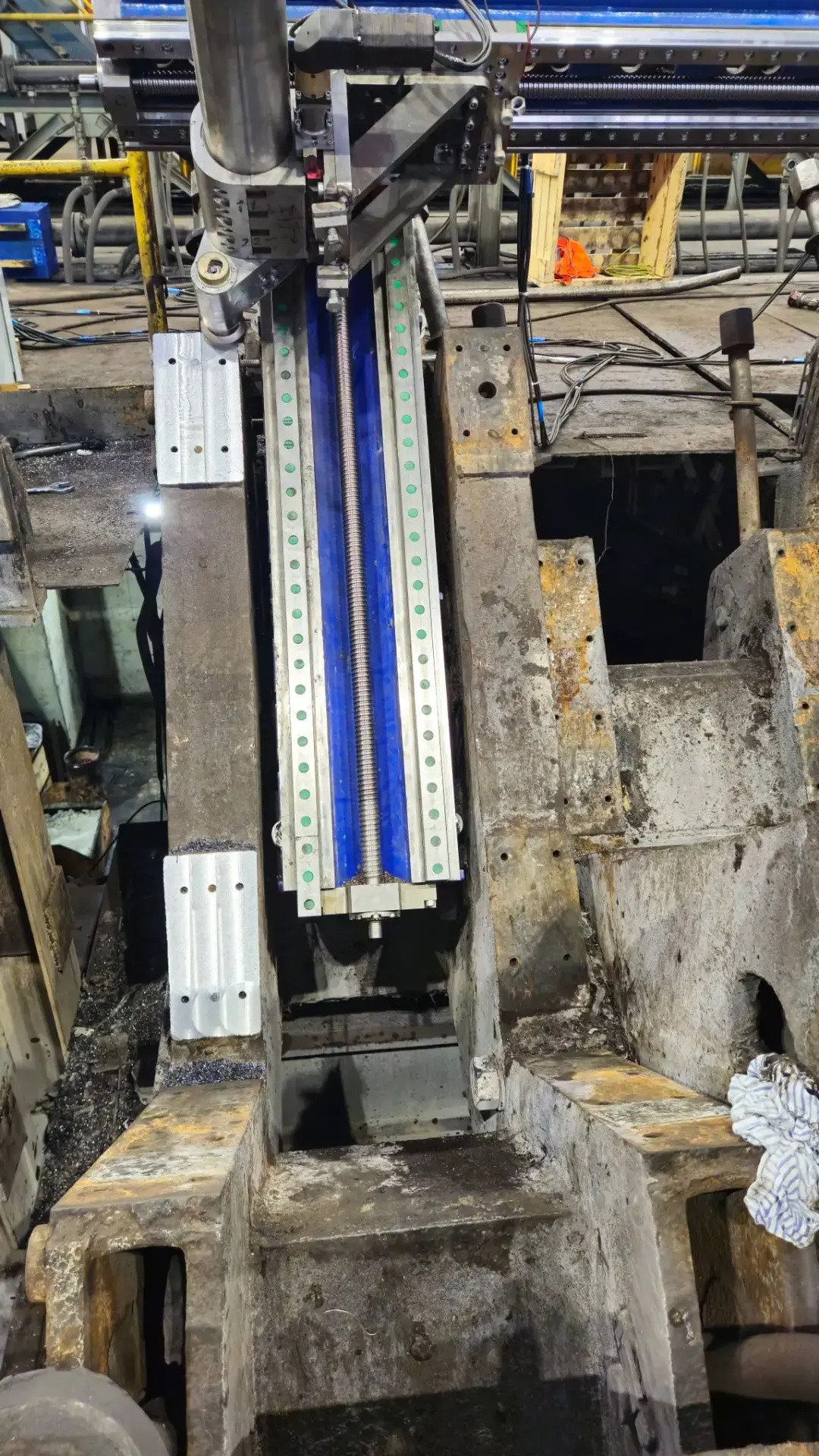

Для выполнения работ была разработана схема установки мобильного станочного оборудования непосредственно на раме непрерывного стана. Конструкция оборудования позволяла последовательно обрабатывать расположенные под углом посадочные поверхности без демонтажа рамы и транспортировки крупногабаритных элементов в механический цех.

В процессе работ применялись две основные схемы установки оборудования. После обработки доступных поверхностей станок переставлялся в следующую рабочую позицию. Последовательность установок и обработки отдельных участков приведена в технологических схемах проекта. Такой способ особенно эффективен при ремонте крупногабаритного промышленного оборудования трубной отрасли, когда демонтаж основных конструкций связан со значительными сроками и дополнительными затратами.

---

Механическая обработка постелей

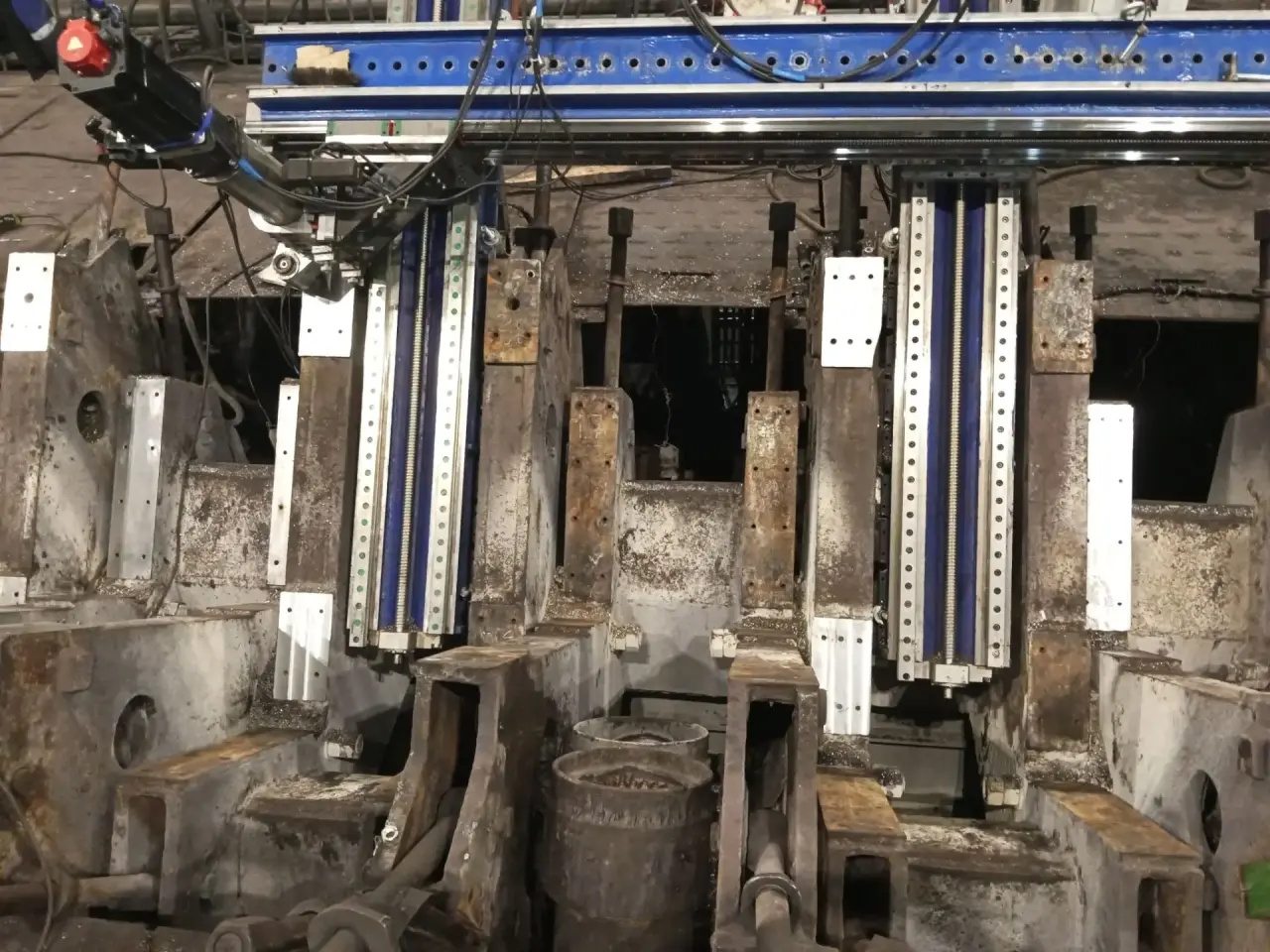

После монтажа и выверки оборудования выполнялась последовательная мобильная фрезеровка посадочных поверхностей постелей. Обработка велась непосредственно на раме стана с перестановкой оборудования между рабочими позициями.

Были обработаны все предусмотренные техническим заданием участки восьми постелей. В ходе работ восстанавливались размеры поверхностей и их взаимное геометрическое положение, необходимые для последующей установки клетей непрерывного стана. Схема проекта предусматривает последовательную обработку четырех групп поверхностей при различных установках мобильного оборудования.

---

Результаты

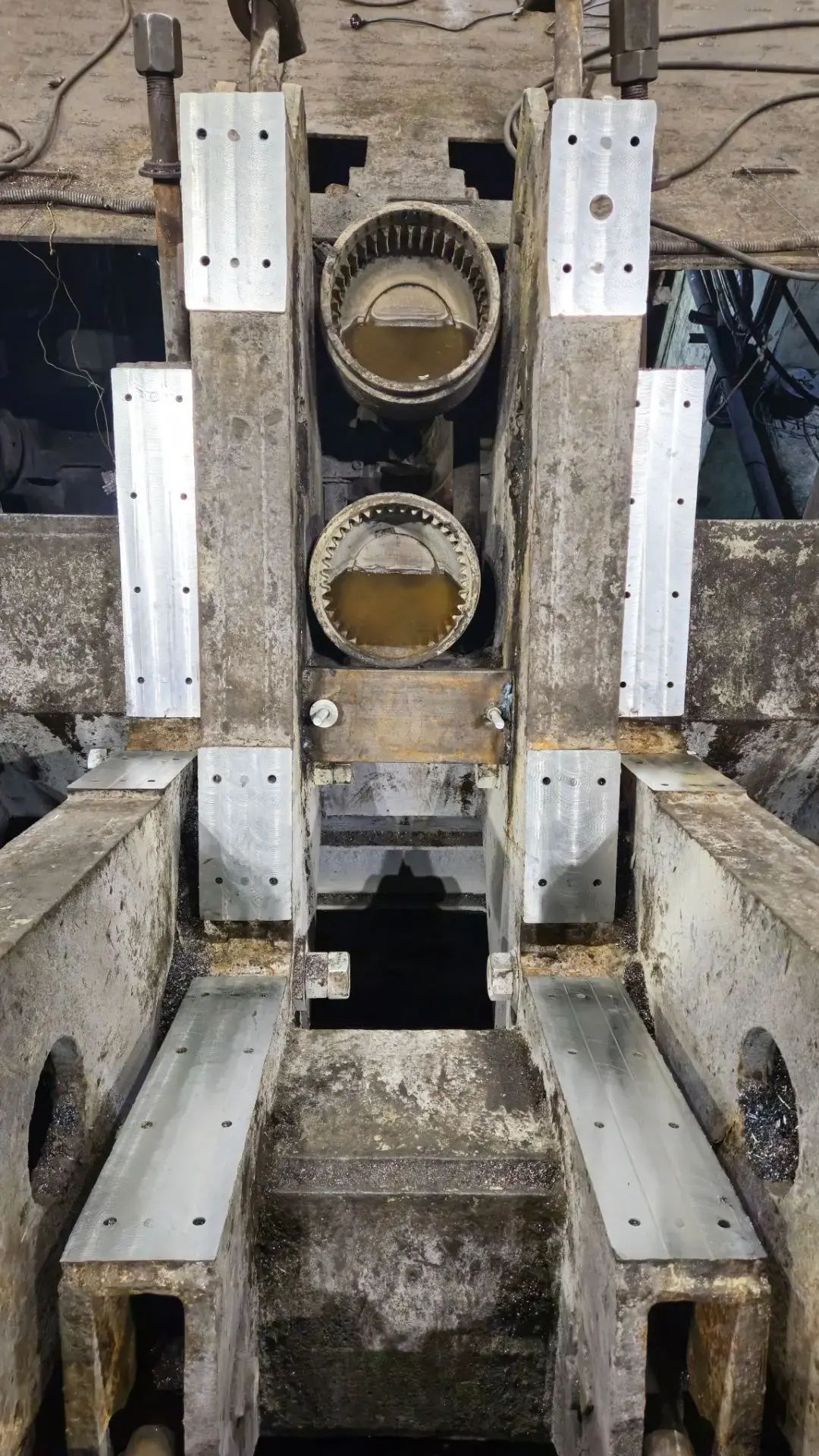

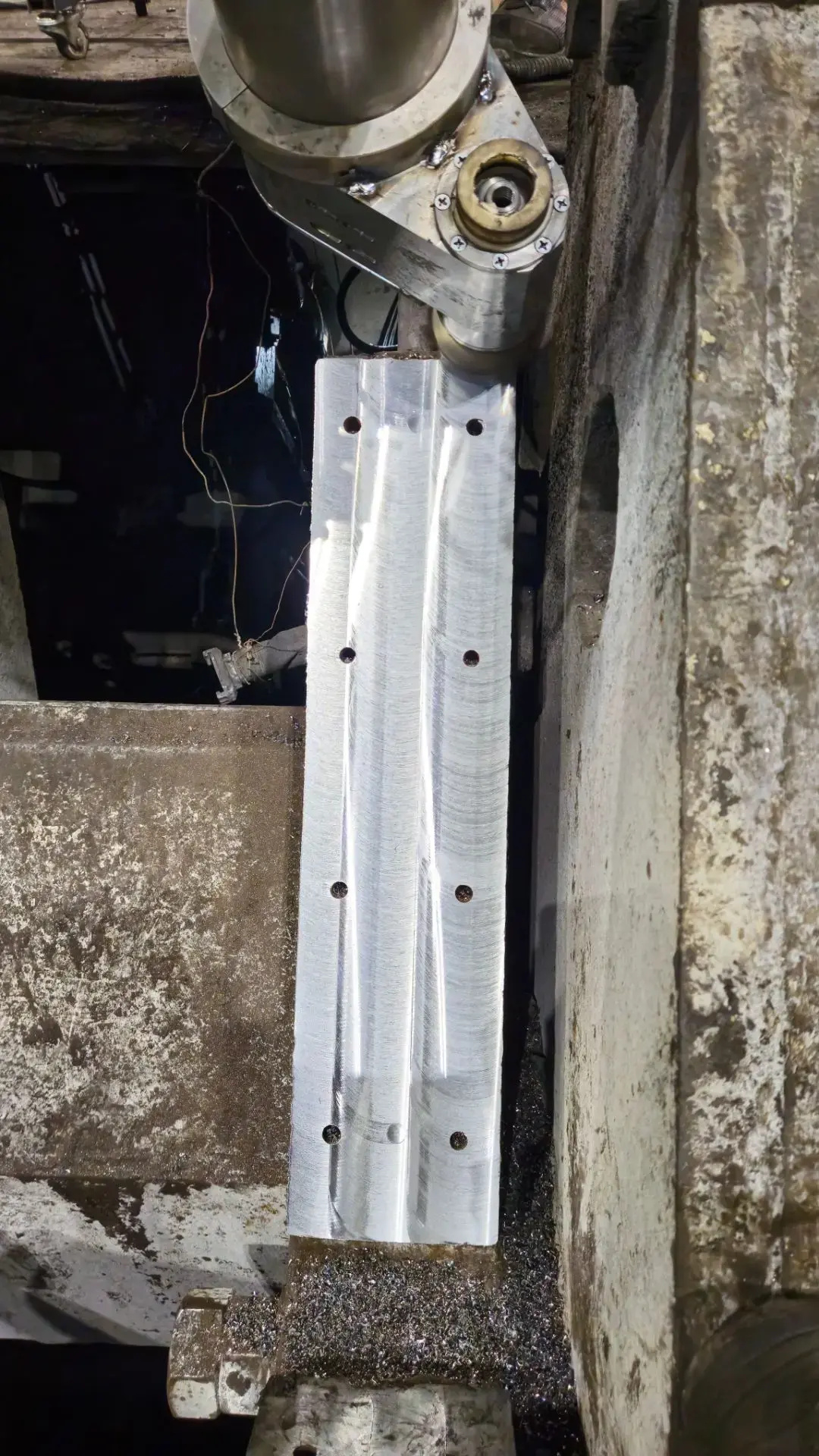

В результате мобильной механической обработки восстановлены посадочные поверхности всех восьми постелей непрерывного трубопрокатного стана. Поверхности были обработаны до размеров и геометрических параметров, предусмотренных техническим заданием заказчика. Обеспечена требуемая плоскостность 0,05 мм и взаимное положение посадочных поверхностей, а неперпендикулярность приведена в установленный допуск — не более 0,15 мм на 1490 мм. После выполнения работ посадочные места были подготовлены к последующей установке клетей непрерывного стана.
