Геодезическое сопровождение монтажа оборудования ТЭСЦ

О проекте

На Выксунском металлургическом комбинате специалисты СМП.Инжиниринг выполнили комплекс геодезических работ при монтаже оборудования нового трубоэлектросварочного цеха. Работы проводились в рамках направления контроля геометрии промышленного оборудования и охватывали основные этапы установки — от проверки фундаментов до окончательной выверки смонтированных станин.

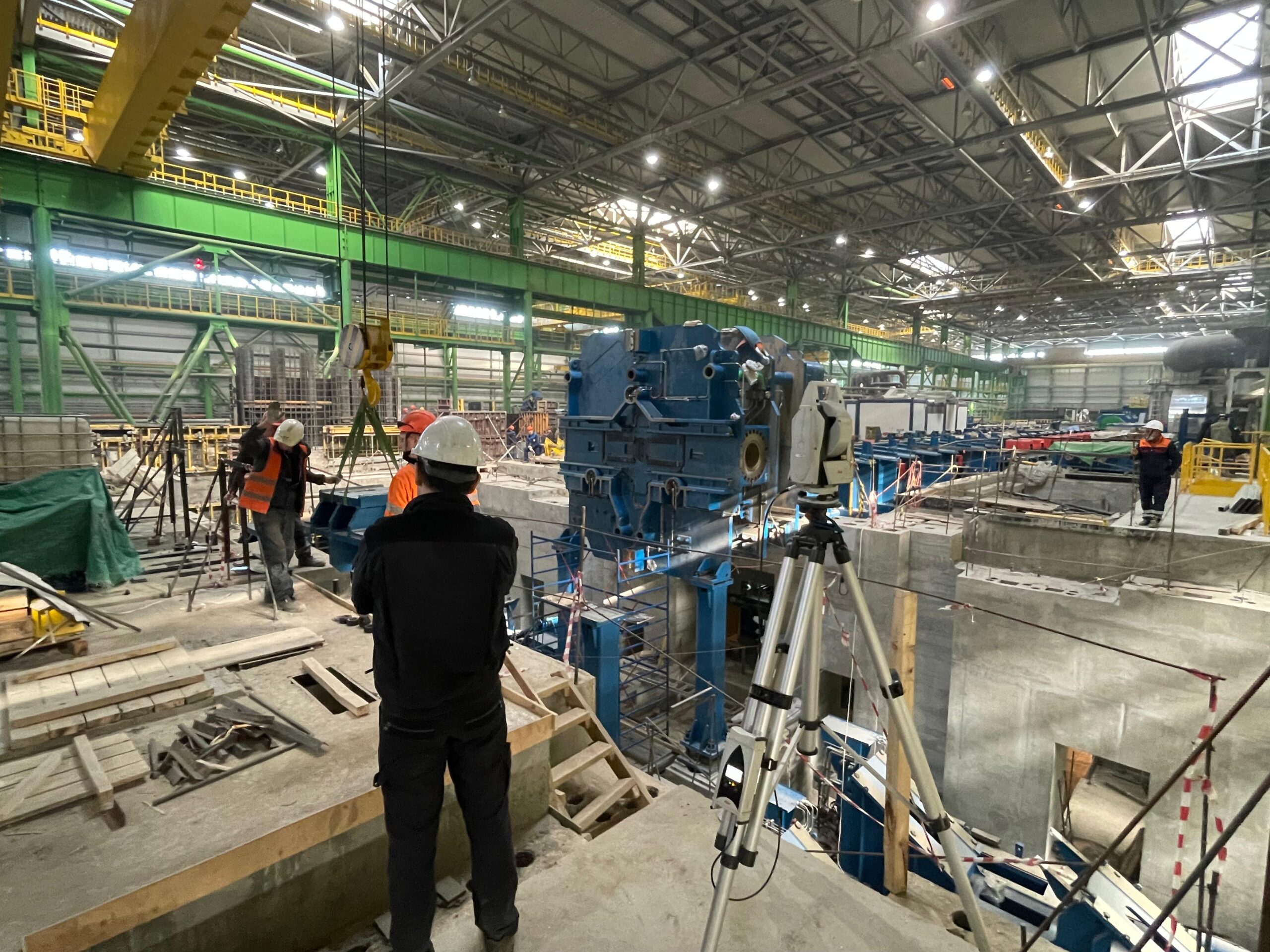

До начала монтажа был выполнен контроль геометрии фундаментов и подготовлены исходные данные для установки оборудования. После монтажа специалисты определяли фактическое пространственное положение станин относительно проектных осей, выполняли регулировку по высоте и плановым координатам и контролировали результат после корректировки. Работы выполнялись непосредственно в строящемся цехе в условиях монтажа крупногабаритного технологического оборудования. Такой формат относится к задачам контроля на объекте заказчика, когда измерения необходимо выполнять непосредственно в производственном или монтажном пространстве без перемещения оборудования.

Геодезическое сопровождение монтажа линий и технологического оборудования ТЭСЦ относится к инженерным задачам, которые СМП.Инжиниринг выполняет для предприятий трубной промышленности.

---

Объём выполненных работ

— Выполнен контроль геометрии фундаментов до начала монтажа оборудования;
— Проведена геодезическая съёмка станин технологического оборудования;
— Выполнена выверка станин относительно проектного положения;
— Определены отклонения оборудования по высоте и плановым координатам;
— Выполнена регулировка оборудования по результатам измерений;
— Проведён повторный геодезический контроль после регулировки;
— Выполнена исполнительная съёмка смонтированного оборудования;
— Подготовлены исполнительные материалы и результаты измерений для заказчика.

---

Методика геодезического сопровождения монтажа

На каждом этапе монтажа определялось фактическое положение оборудования относительно проектной системы координат. Измерения позволяли контролировать не только отдельные точки, но и пространственное положение станин и технологических узлов в общей системе цеха. При выявлении отклонений данные передавались монтажной бригаде для регулировки положения оборудования. После корректировки выполнялся повторный контроль, подтверждающий фактическое положение оборудования относительно проекта.

---

Применённое оборудование

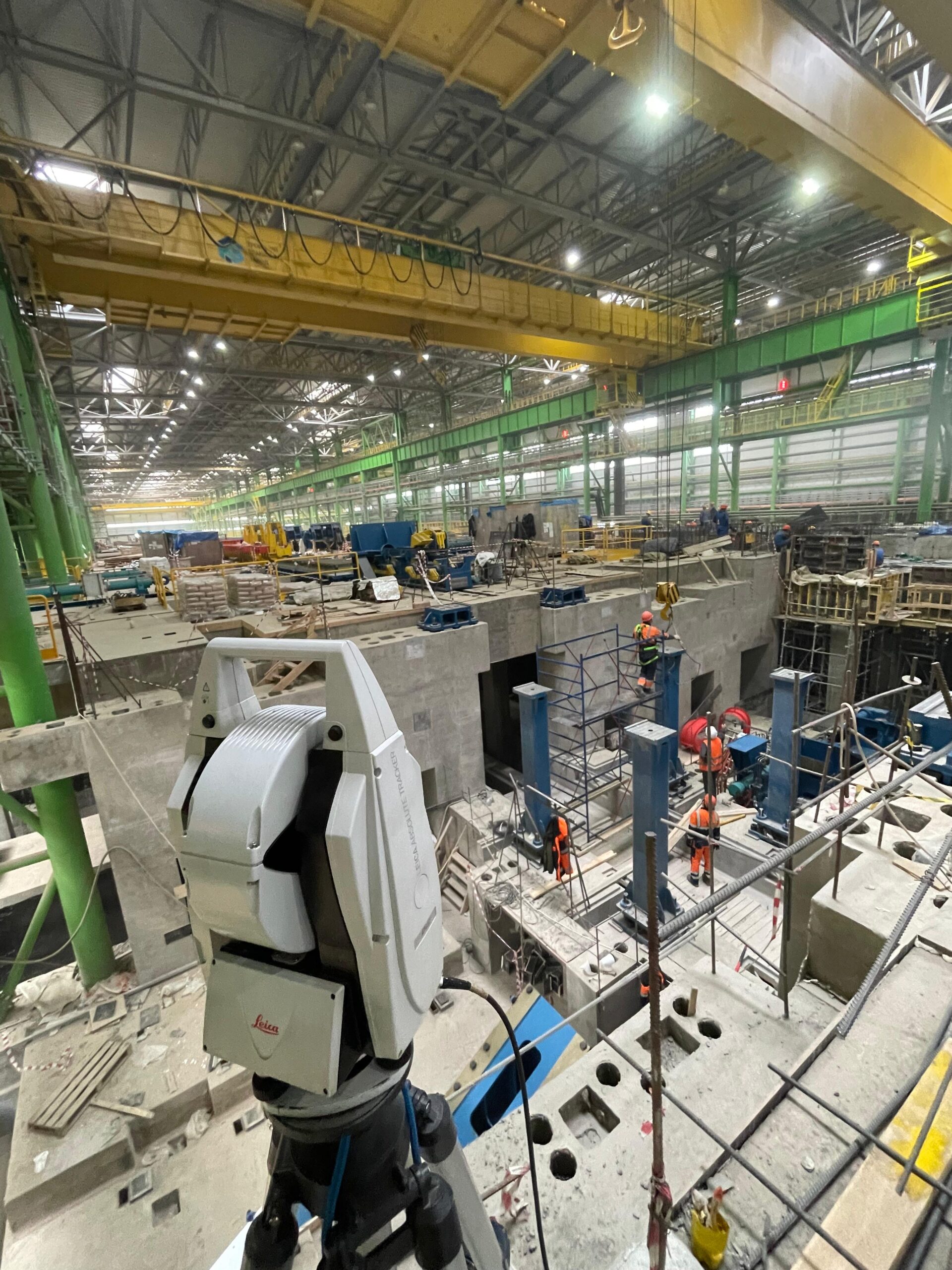

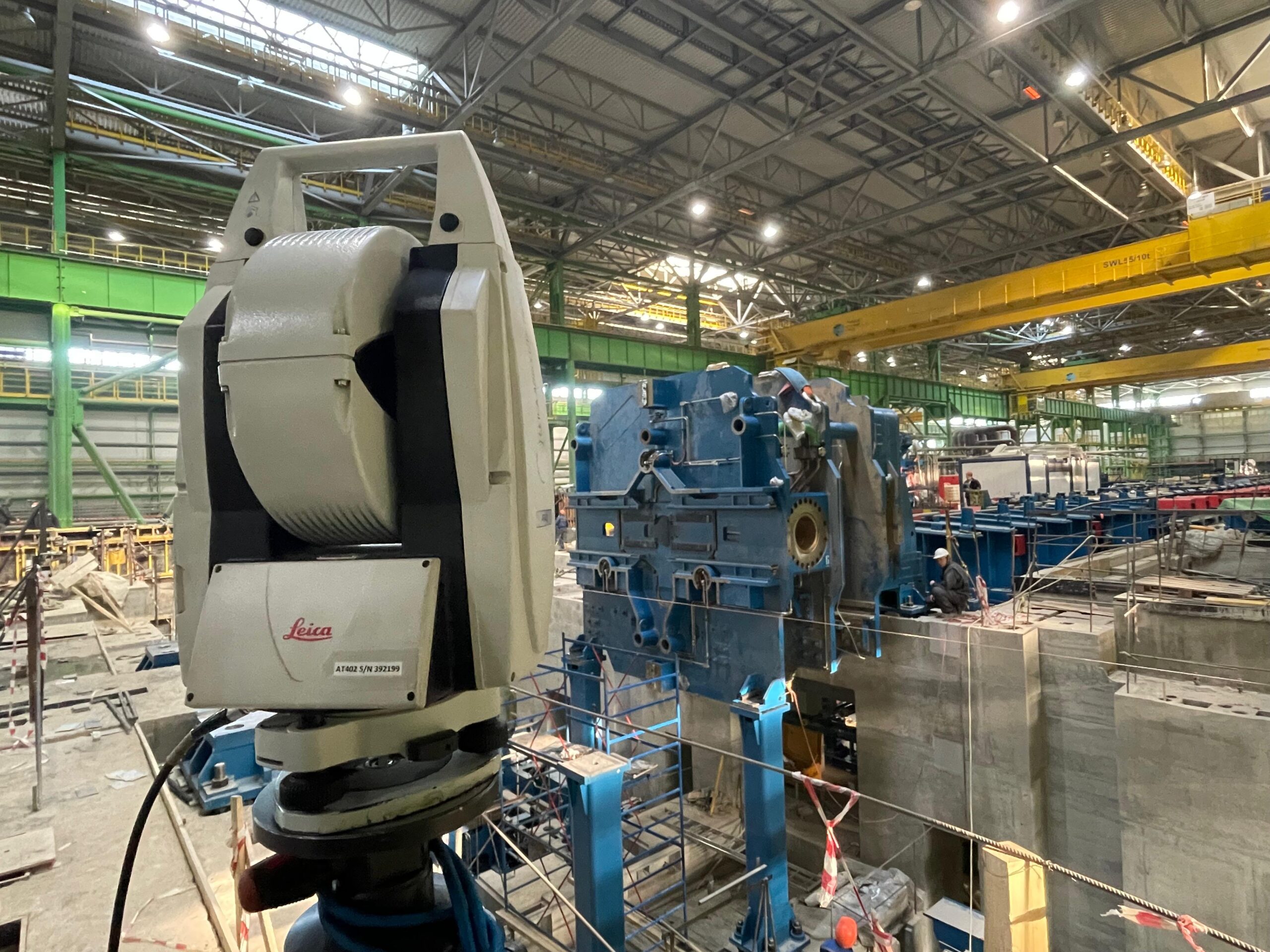

Для измерений и выверки использовался абсолютный лазерный трекер Leica AT402. С его помощью выполнялся пространственный контроль фундаментов и станин, определялось фактическое положение оборудования и проверялся результат регулировки относительно проектных координат. Применение единой измерительной системы позволяло сопоставлять результаты разных этапов монтажа и отслеживать положение оборудования в общей системе координат.

---

Результаты

— Оборудование установлено в соответствии с проектным положением;
— Выполнена выверка и геодезический контроль оборудования в установленный срок;
— Подтверждено фактическое положение станин после регулировки;
— Выполнена исполнительная геодезическая съёмка;
— Результаты измерений и исполнительные материалы переданы заказчику;
— Трубоэлектросварочный цех введён в работу;
— Замечаний к качеству выполненных работ нет.
