3D-сканирование детали каркаса автомобильного сиденья

О проекте

Для контроля геометрии части каркаса автомобильного сиденья требовалось получить точные пространственные данные о фактической форме детали и сопоставить их с проектной 3D-моделью. Работы выполнялись в помещении СМП.Инжиниринг с применением мобильной координатно-измерительной машины ROMER, оснащённой сканирующей насадкой. В результате сканирования было сформировано облако точек, описывающее фактическую геометрию поверхности детали.

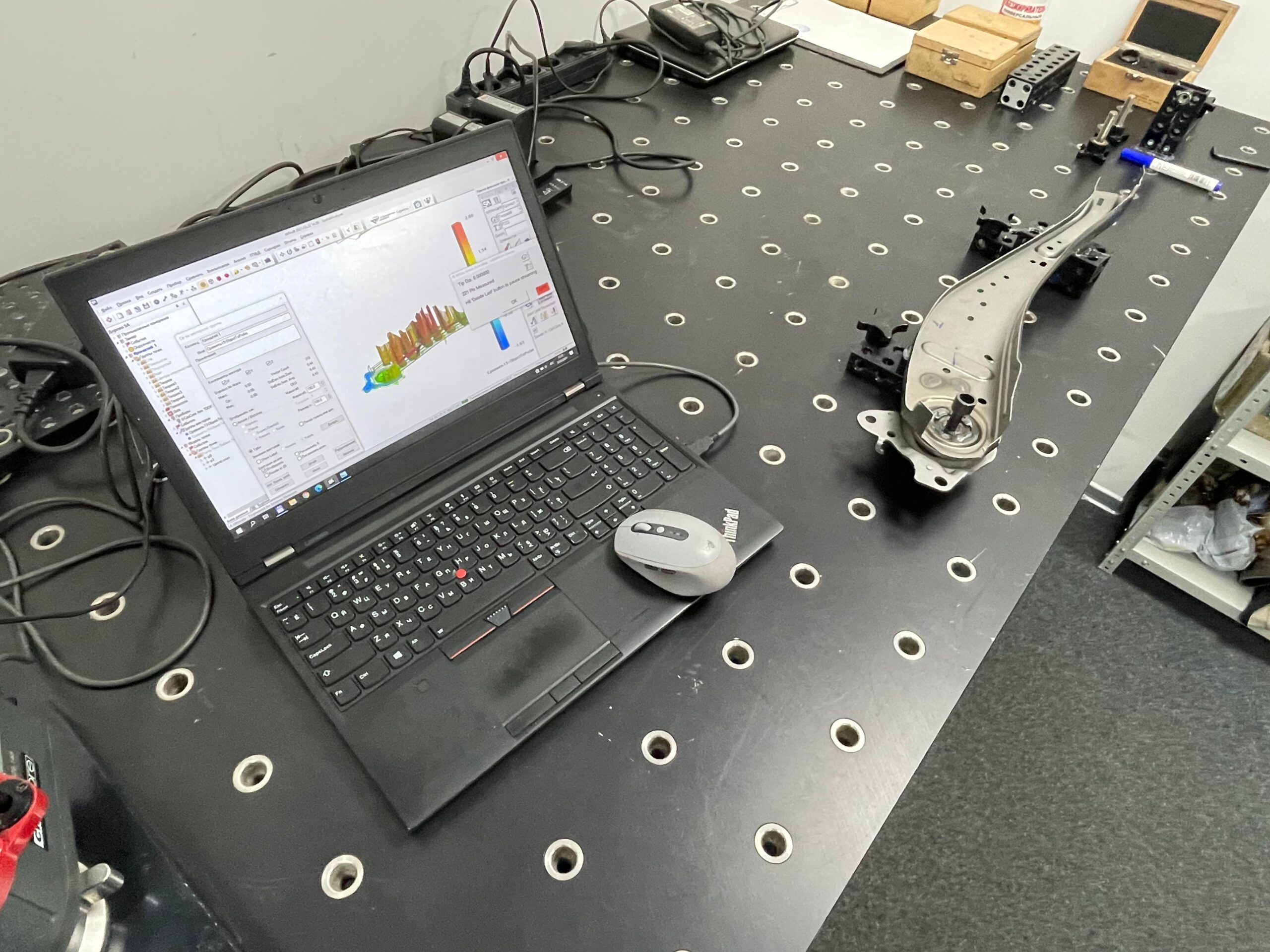

Полученные измерительные данные были загружены в PolyWorks и сопоставлены с проектной трёхмерной моделью. Такой подход позволяет наглядно оценивать соответствие изготовленной детали заданной геометрии и выявлять пространственные отклонения. 3D-сканирование и контроль фактической геометрии деталей относительно CAD-моделей относятся к измерительным задачам, которые СМП.Инжиниринг выполняет для предприятий автомобильной промышленности.

---

Объём выполненных работ

— Выполнено 3D-сканирование детали каркаса автомобильного сиденья;
— Получено облако точек фактической поверхности детали;
— Проектная 3D-модель загружена в программное обеспечение PolyWorks;
— Выполнено совмещение результатов сканирования с проектной моделью;
— Проведено сравнение фактической и проектной геометрии;
— Выполнен анализ полученных данных;
— Подготовлены отчётные материалы;
— Готовая 3D-модель передана заказчику.

---

Применённое оборудование

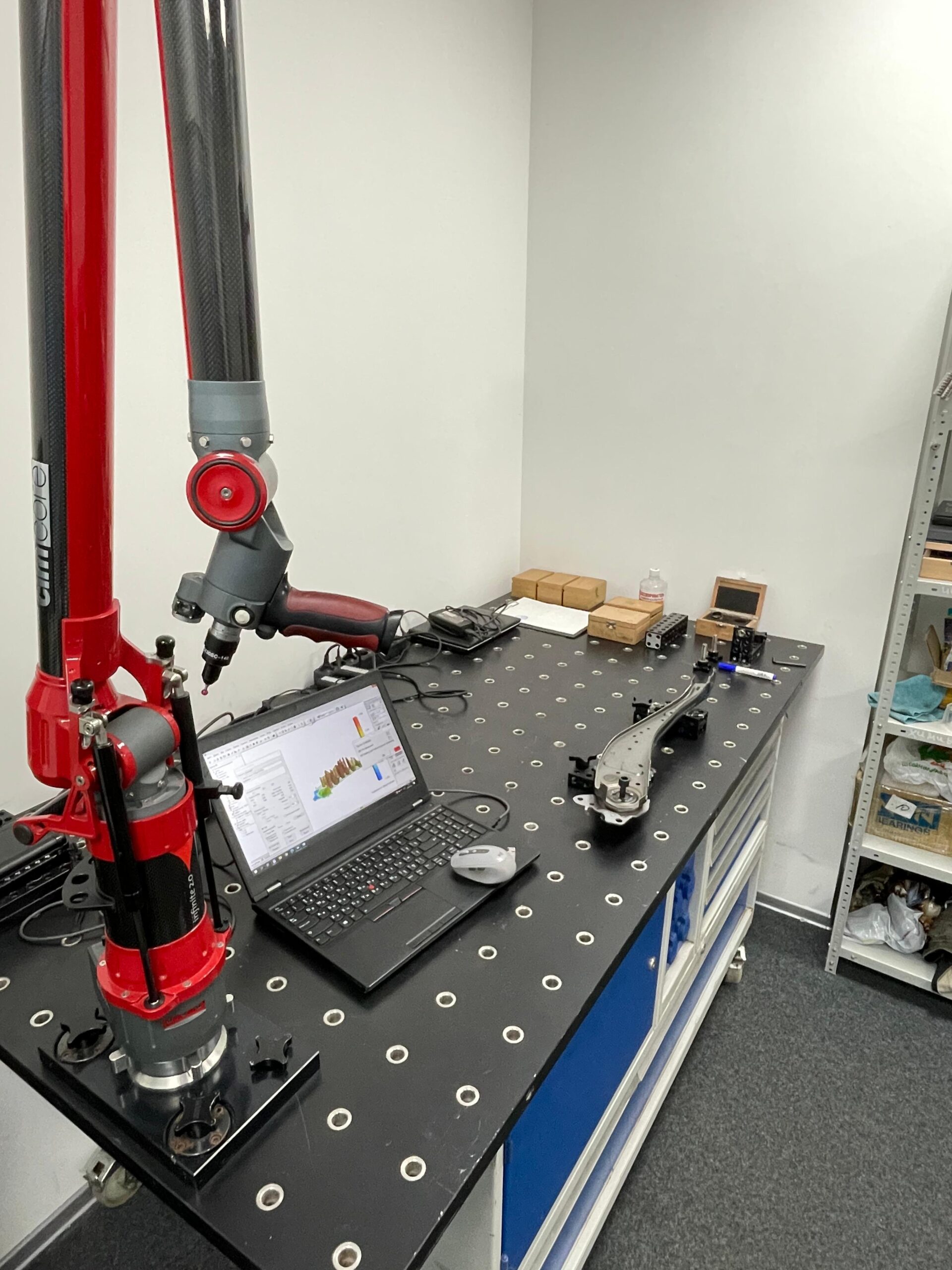

Для выполнения измерений использовалась мобильная координатно-измерительная машина ROMER со сканирующей насадкой. Такое оборудование позволяет получать плотное облако точек сложных пространственных поверхностей и использовать его для контроля геометрии деталей, сравнения с проектными CAD-моделями и подготовки цифровых моделей. Обработка и сравнение измерительных данных выполнялись в программном обеспечении PolyWorks.

---

Результаты

— Получена цифровая геометрия автомобильной детали;
— Выполнено сравнение фактической формы с проектной 3D-моделью;
— Подготовлены отчётные материалы по результатам контроля;
— Готовая 3D-модель передана заказчику;
— Весь комплекс работ выполнен одним специалистом примерно за 2 часа.
