Определение геометрии базовых деталей пресса на предприятии Benteler Automotive

Специалисты SMP.Engineering выполнили высокоточный контроль геометрии базовых деталей промышленного пресса на предприятии Benteler Automotive в Калуге. В ходе работ были измерены нижняя опорная плита и верхняя траверса, определены отклонения по высоте, плоскостности и прямолинейности, а также оценены параллельность и перекос базовых поверхностей.

Объект

Промышленный пресс Benteler Automotive

Срок выполнения

2 рабочие смены по 12 часов

Оборудование

Лазерный трекер Leica AT402

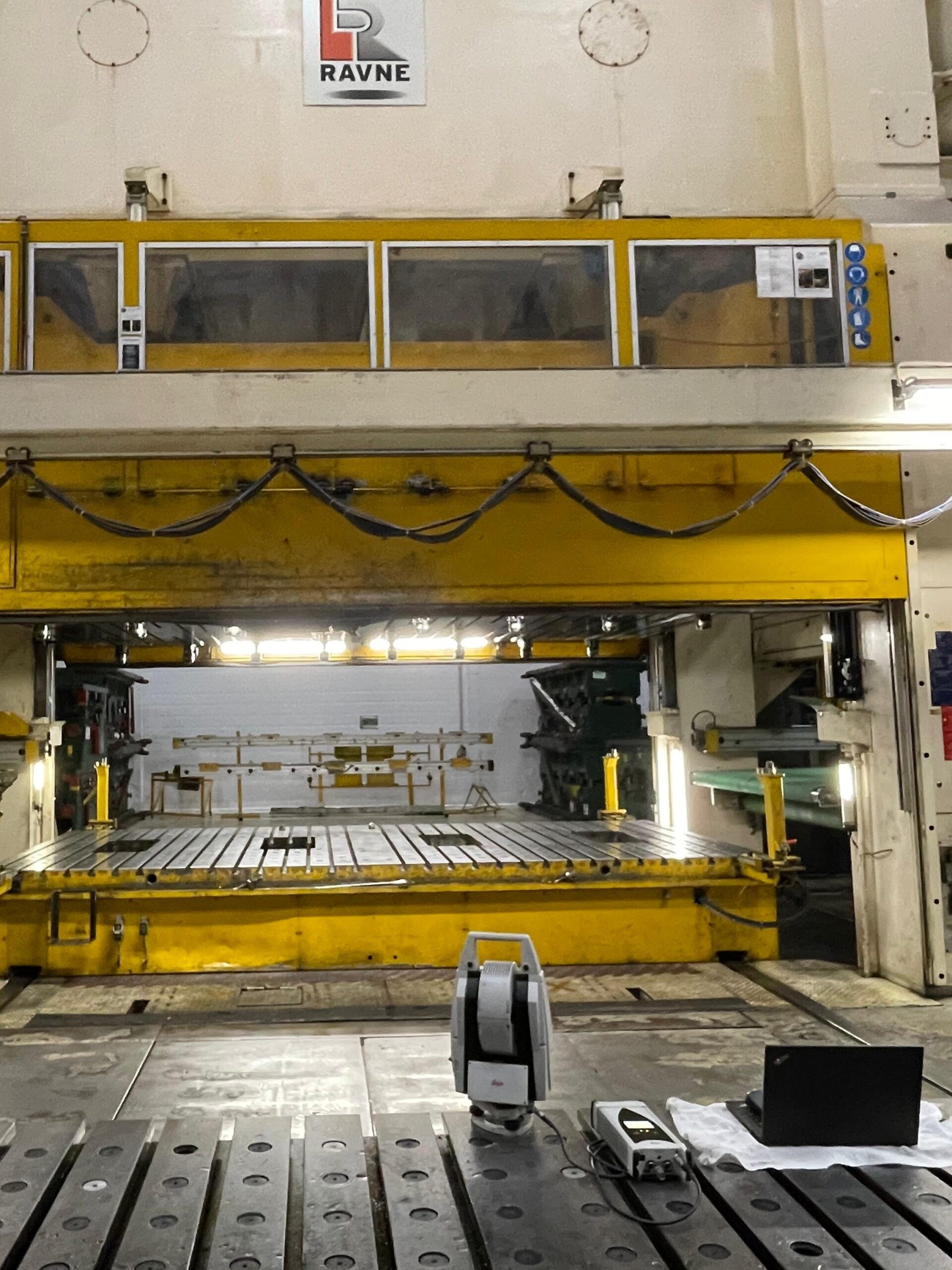

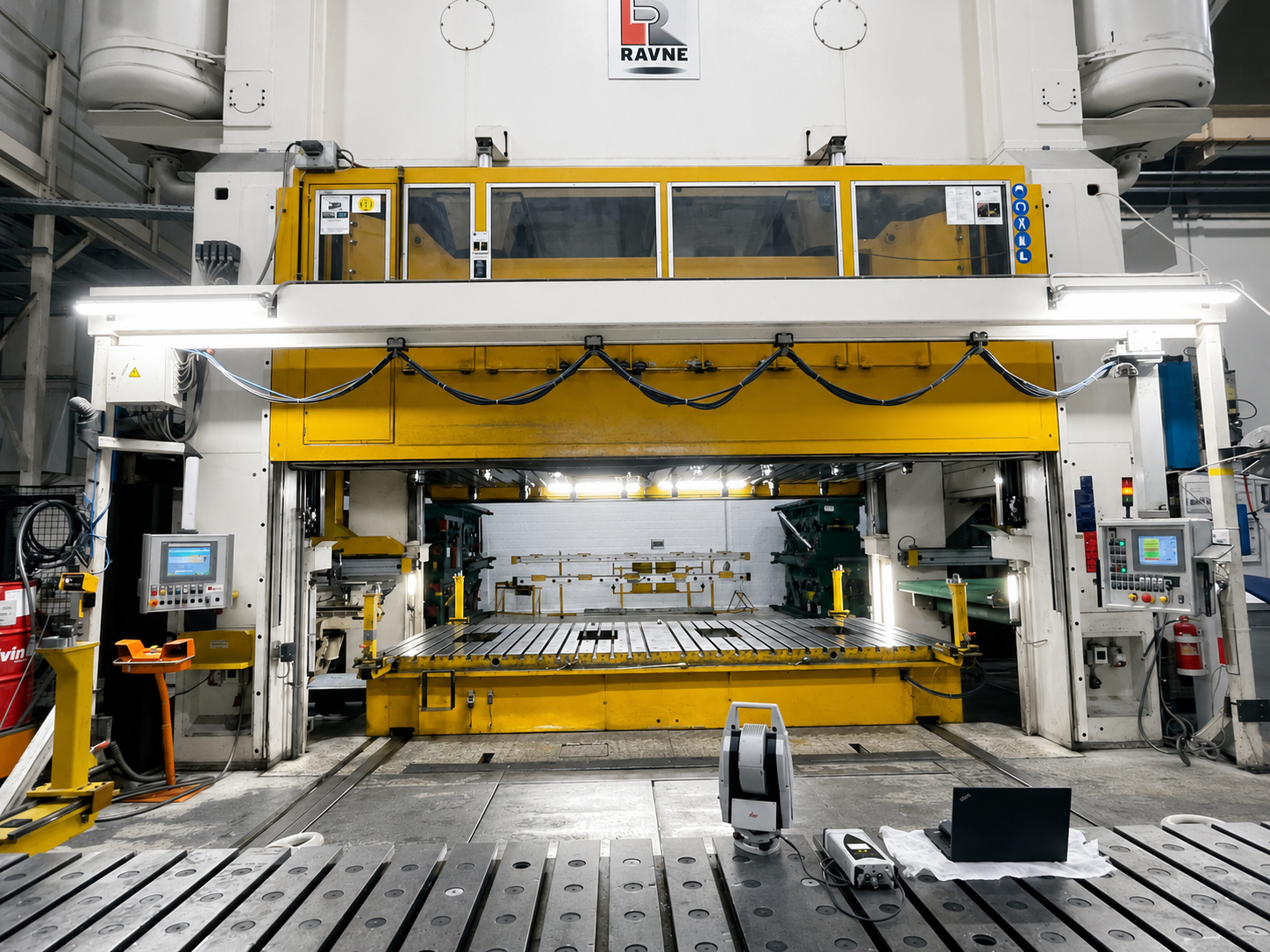

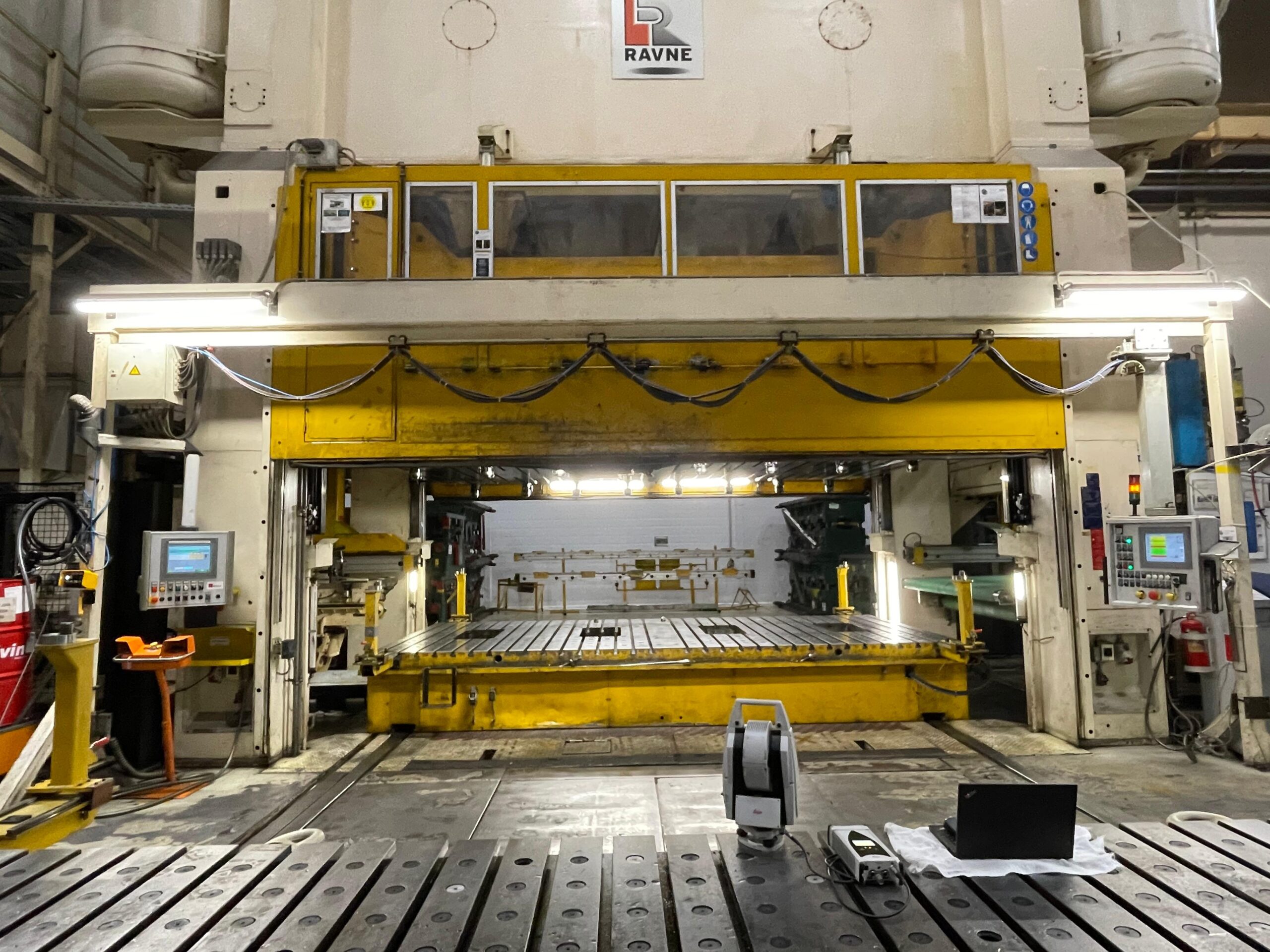

Контроль геометрии промышленного пресса Benteler Automotive лазерным трекером Leica AT402

О проекте

В апреле 2025 года специалисты SMP.Engineering выполнили обследование геометрии базовых элементов промышленного пресса на предприятии Benteler Automotive в Калуге. Измерения проводились с использованием абсолютного лазерного трекера Leica AT402. В течение двух рабочих смен была выполнена высокоточная съёмка нижней опорной плиты и верхней траверсы пресса в полностью открытом положении.

Полученные данные позволили оценить фактическое положение базовых поверхностей, проверить корректность монтажа оборудования и определить отклонения, которые необходимо учитывать при планировании ремонта и последующей регулировке пресса.

Объём выполненных работ

— Выполнена геодезическая съёмка нижней опорной плиты пресса;
— Проведены измерения верхней траверсы в полностью открытом положении;
— Определены отклонения по высоте базовых поверхностей;
— Выполнена оценка плоскостности и прямолинейности;
— Проверены параллельность и перекос между нижней плитой и верхней траверсой;
— Проанализировано пространственное положение узлов, участвующих в формировании усилия прессования;
— Результаты измерений выровнены в единой системе координат пресса;
— Подготовлен геометрический отчёт с графическими схемами и таблицами отклонений.

Применённое оборудование

Измерения выполнялись абсолютным лазерным трекером Leica AT402, обеспечивающим высокоточную пространственную съёмку крупногабаритного промышленного оборудования. Полученные координаты были обработаны в единой системе координат пресса, что позволило сопоставить положение опорной плиты и верхней траверсы и определить фактические отклонения геометрии.

Результаты

— Определено фактическое положение базовых элементов пресса;
— Получены значения плоскостности, прямолинейности и отклонений по высоте;
— Оценены параллельность и перекос между нижней плитой и верхней траверсой;
— Проверена корректность взаимного положения основных узлов оборудования;
— Подготовлен подробный геометрический отчёт;
— Результаты переданы заказчику для планирования ремонтных и корректировочных работ.
