Ремонт корпуса клапана наполнения гидравлического пресса 10 000 тс

О проекте

Для АО «ВМЗ» выполнен капитальный ремонт корпуса клапана наполнения гидравлического пресса усилием 10 000 тс производства УЗТМ. Пресс используется для формовки заготовок железнодорожных колёс.

Ремонтируемый корпус изготовлен из стали 30, имеет габариты 1530×1150×1040 мм и массу 4409 кг. Основной задачей являлось восстановление изношенных посадочных поверхностей с соблюдением требований чертежа по размерам, геометрии и шероховатости.

---

Объём выполненных работ

— Выполнена предварительная механическая обработка ремонтируемых поверхностей;
— Восстановлена посадочная поверхность Ø320 мм глубиной 580 мм;
— Восстановлена посадочная поверхность Ø190 мм глубиной 62 мм;
— Восстановлена посадочная поверхность Ø220 мм на глубине 940 мм;
— Выполнена восстановительная наплавка поверхностей;
— Проведена черновая механическая обработка;
— Выполнена чистовая механическая обработка в соответствии с требованиями чертежа по размерам и шероховатости;
— Проведён контроль восстановленных поверхностей.

---

Применённое оборудование

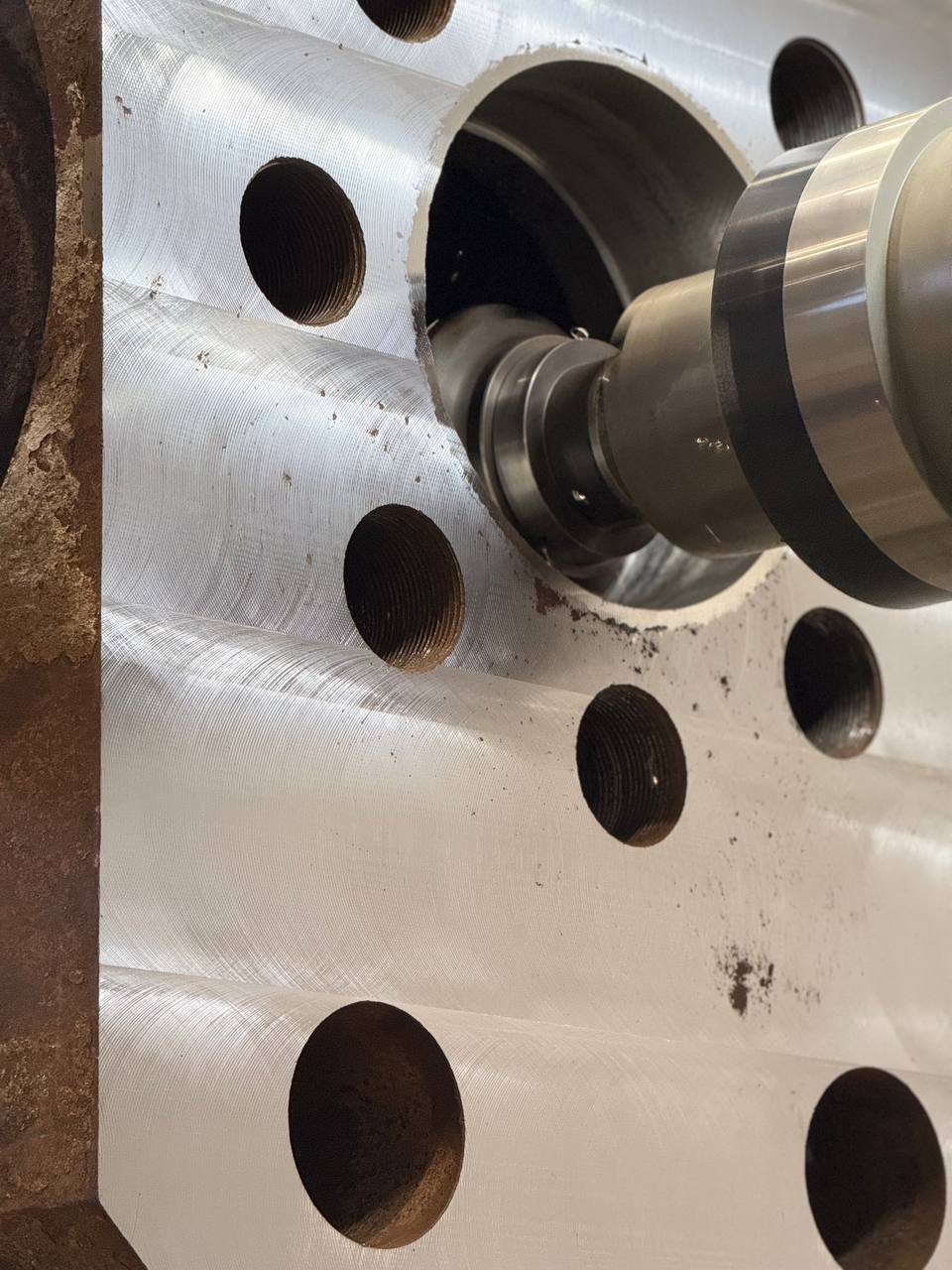

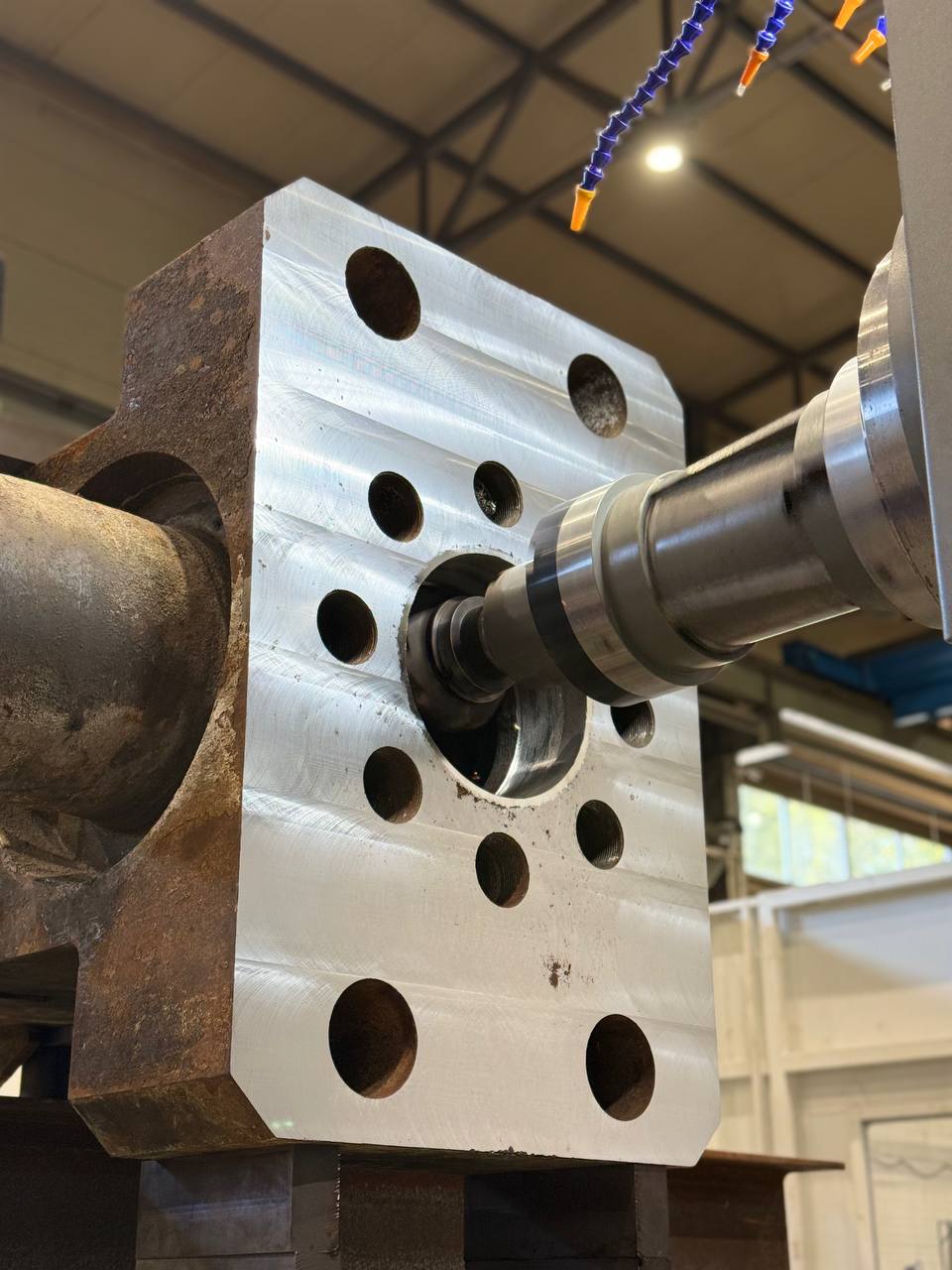

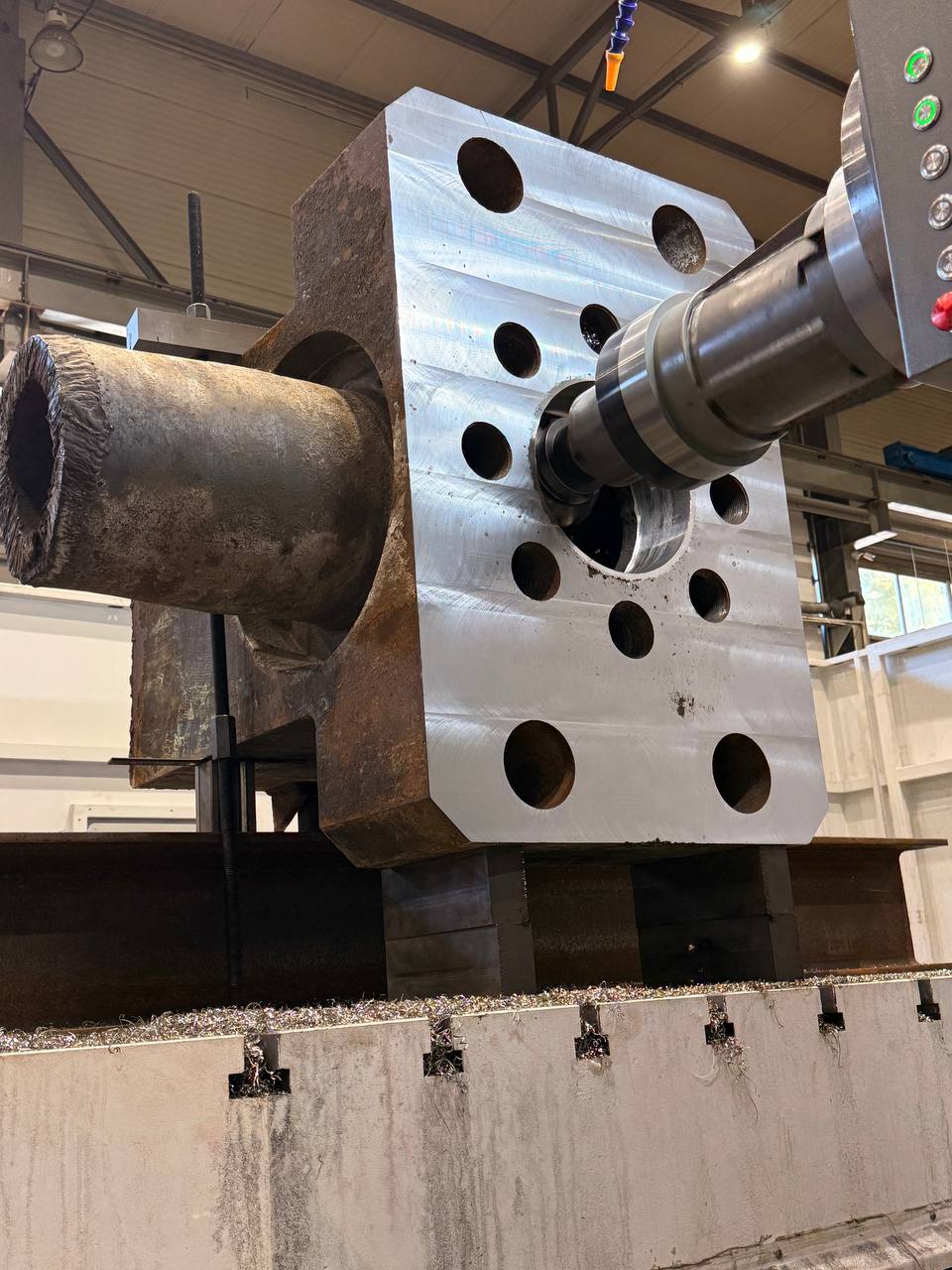

Ремонт корпуса клапана включал комплекс механических и сварочно-наплавочных операций. Для восстановления изношенных посадочных поверхностей выполнялись предварительная обработка, наплавка, черновая проточка и последующая чистовая механическая обработка.

---

Результаты

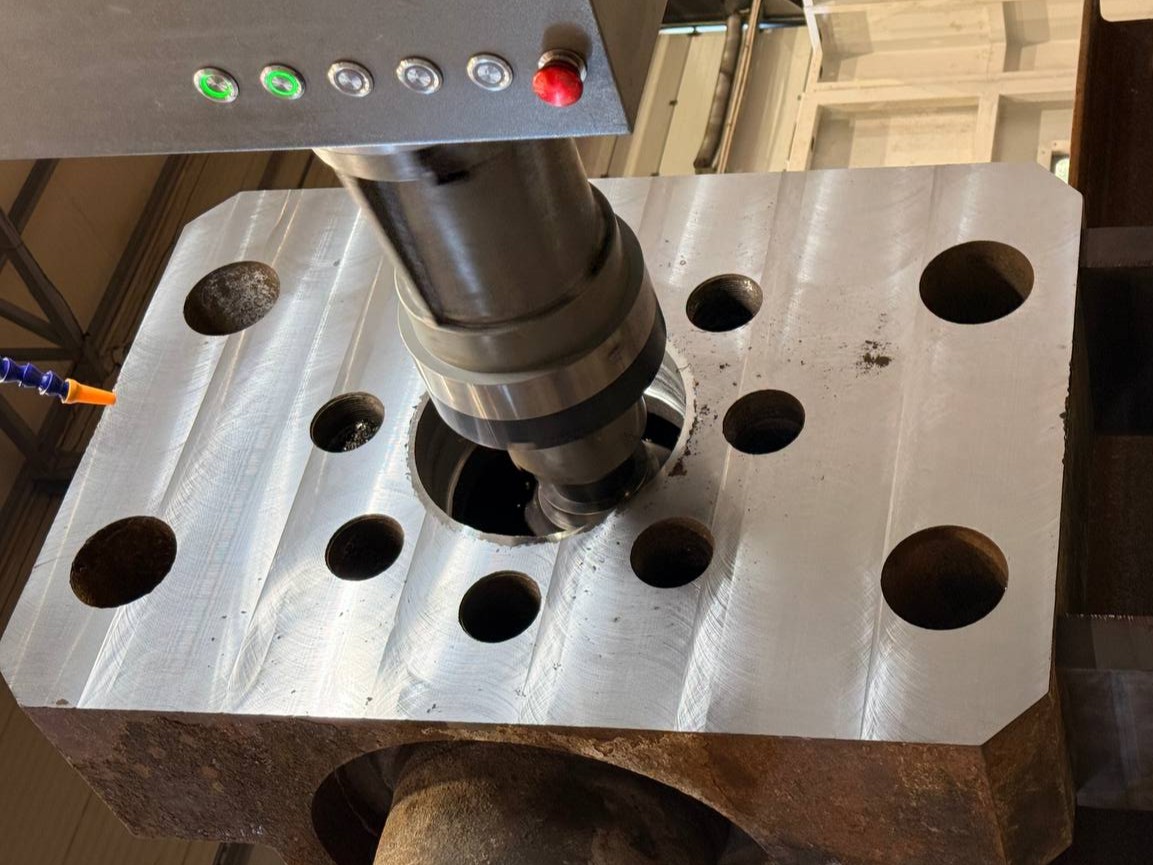

— Выполнен капитальный ремонт корпуса клапана наполнения гидравлического пресса 10 000 тс;
— Восстановлены посадочные поверхности Ø320, Ø190 и Ø220 мм;
— Проведена чистовая механическая обработка восстановленных поверхностей;
— Ремонт корпуса завершён в соответствии с техническим заданием заказчика.
