Контроль геометрии подушек рабочих валков прокатного стана

Специалисты СМП.Инжиниринг выполнили контроль геометрии подушек рабочих валков стана холодной прокатки в Лобне. Основной задачей была оценка фактического состояния посадочных мест подшипников и рабочих поверхностей деталей. В ходе измерений определены диаметры посадочных мест, их овальность и цилиндричность, проверены габаритные размеры подушек и выявлены отклонения от проектной геометрии.

Объект

Подушки рабочих валков

Срок выполнения

2 рабочие смены по 12 часов

Оборудование

Лазерный трекер Leica AT402

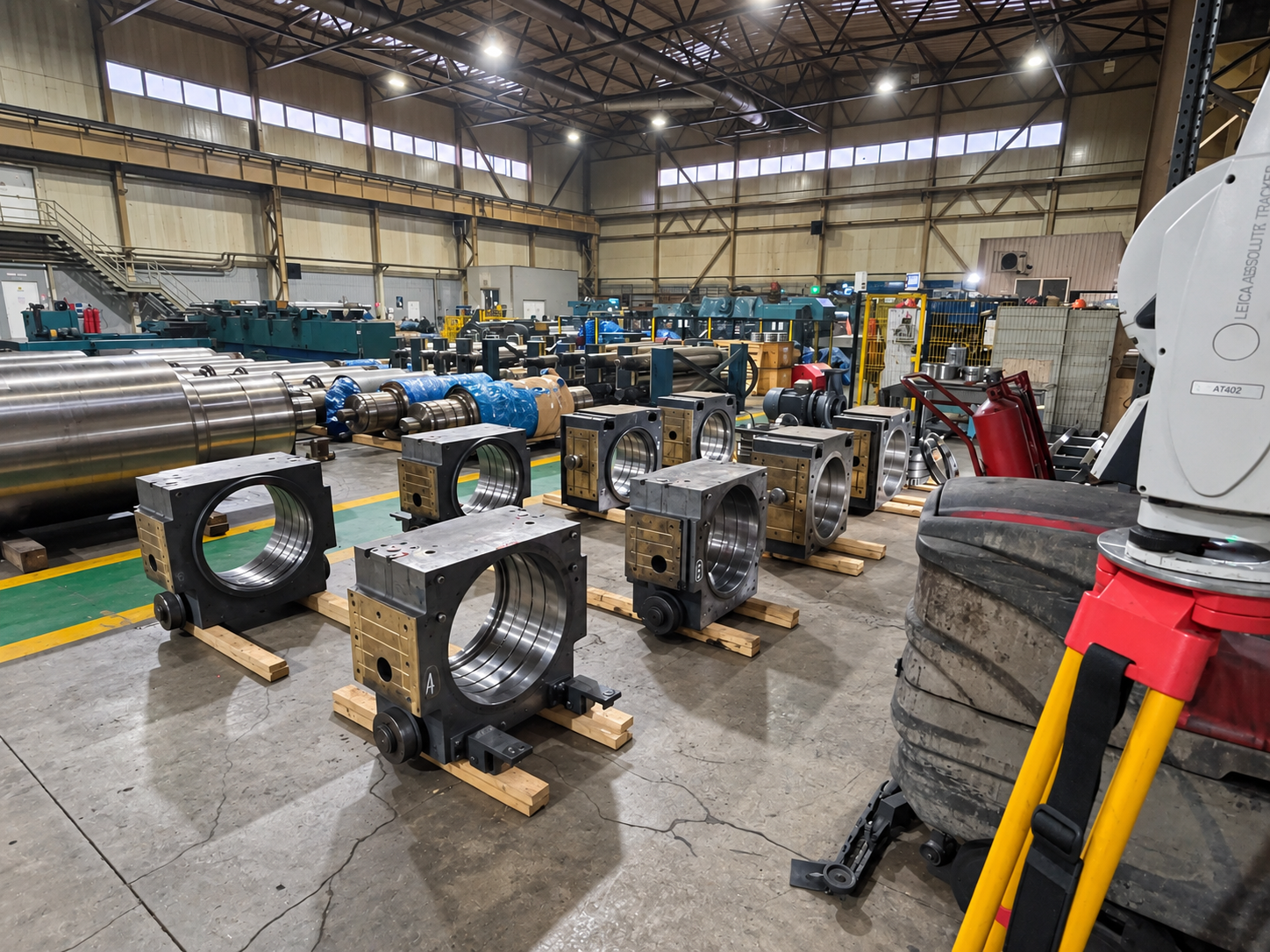

Контроль геометрии подушек рабочих валков лазерным трекером Leica AT402

О проекте

На предприятии металлургической отрасли требовалось определить степень износа подушек рабочих валков стана холодной прокатки и оценить возможность их дальнейшей эксплуатации. Основное внимание уделялось геометрии посадочных мест подшипников и состоянию рабочих поверхностей. Измерения выполнялись в рамках контроля геометрии промышленного оборудования с последующим сравнением фактических параметров с проектной документацией.

Объём выполненных работ

— выполнен контроль посадочных мест подшипников подушек;
— определена овальность каждой посадки;
— определена цилиндричность посадочных поверхностей;
— измерены фактические диаметры посадочных мест;
— результаты сопоставлены с проектными значениями;
— проконтролированы габаритные размеры подушек;
— выполнена оценка состояния рабочих поверхностей планок;
— выявлены отклонения от проектной формы и размеров;
— подготовлен технический отчёт по результатам измерений.

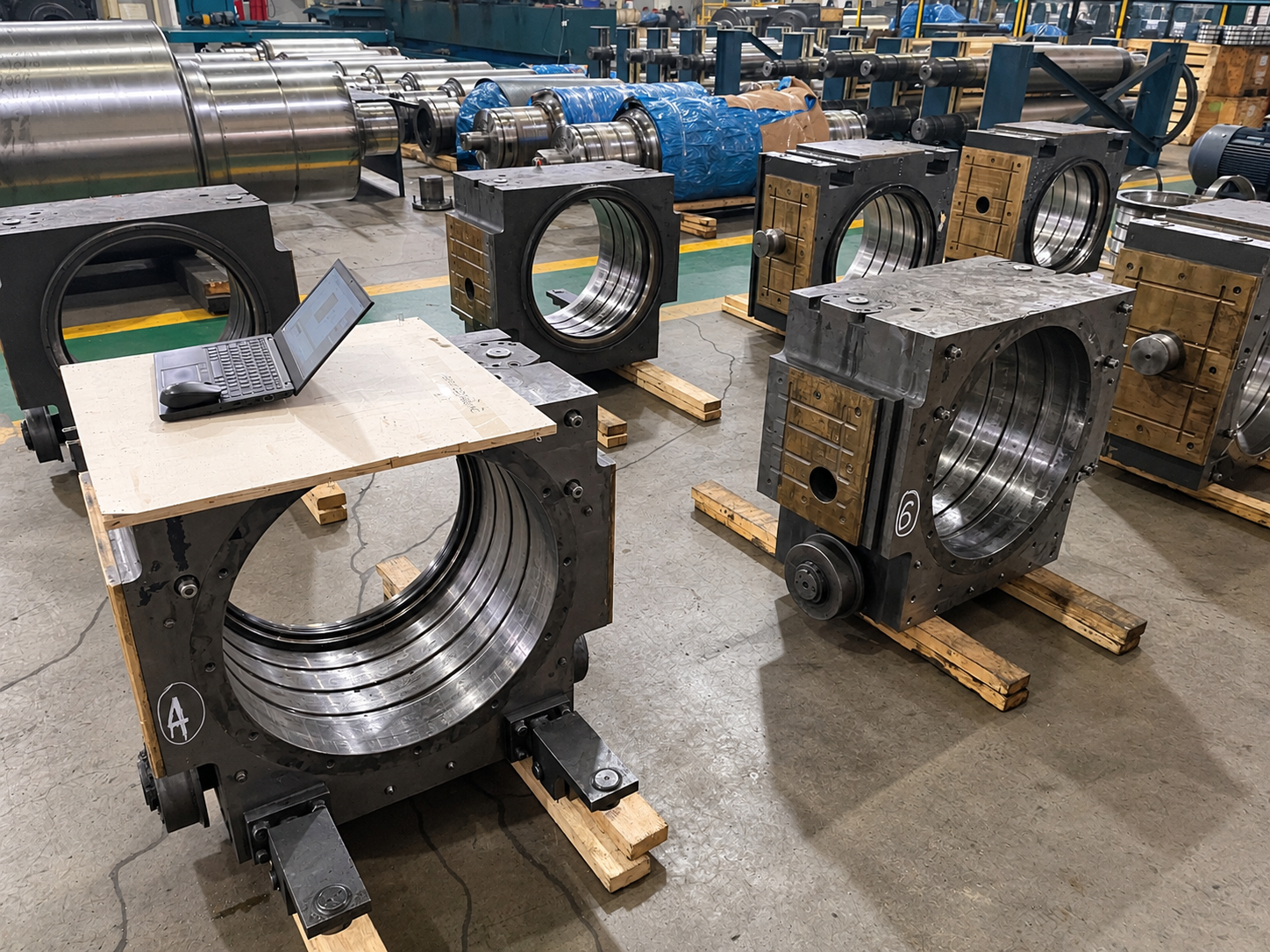

Контроль посадочных мест подшипников

Посадочные поверхности подшипников являются ответственными элементами подушек рабочих валков. Для оценки их состояния определялись фактические диаметры, овальность и цилиндричность каждой посадки. Полученные значения сопоставлялись с проектными параметрами. Такой контроль позволяет определить характер износа посадочного места и оценить возможность дальнейшей эксплуатации детали или необходимость ремонта. Работы относятся к задачам контроля размеров деталей, где фактические параметры посадочных и сопрягаемых поверхностей сравниваются с требованиями конструкторской документации.

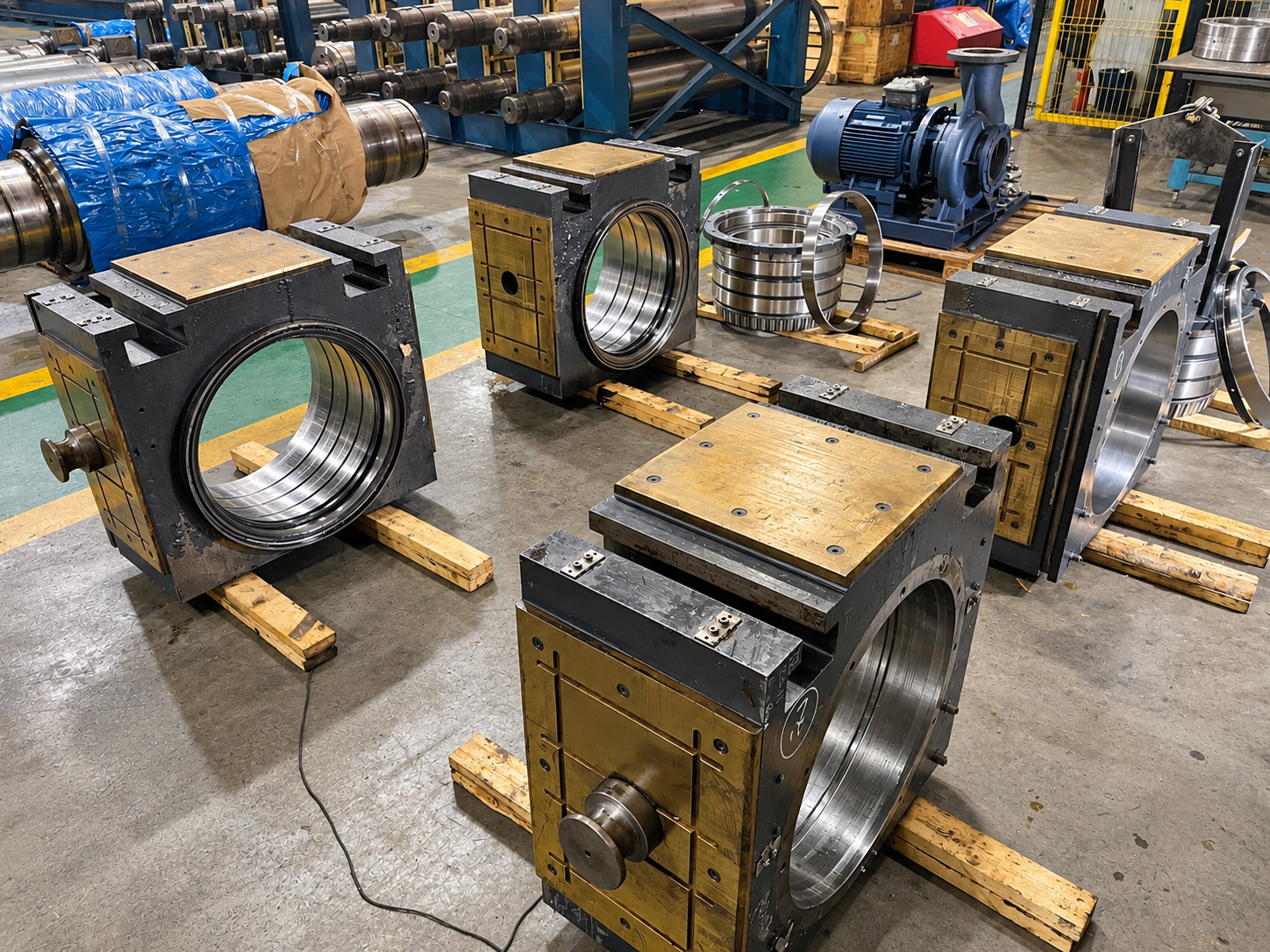

Контроль геометрии и рабочих поверхностей

Помимо посадочных мест подшипников были измерены габаритные размеры подушек и выполнено сравнение с проектной документацией. Специалисты также оценили состояние рабочих поверхностей планок. Комплекс измерений позволил определить отклонения от проектной формы и размеров и получить данные о фактическом техническом состоянии каждой подушки.

Оценка состояния подушек валков

Результаты контроля использовались заказчиком для принятия решения по каждой детали. Критически изношенные подушки были отбракованы. Детали, соответствующие установленным требованиям, допущены к повторной эксплуатации, а остальные направлены в ремонт.

Результаты

— определены фактические диаметры посадочных мест подшипников;
— проконтролированы овальность и цилиндричность посадок;
— измерены габаритные размеры подушек;
— выявлены отклонения от проектной формы и размеров;
— оценено состояние рабочих поверхностей планок;
— критически изношенные детали отбракованы;
— пригодные подушки допущены к повторной эксплуатации;
— остальные детали направлены в ремонт;
— заказчику передан технический отчёт с результатами измерений;
— работы выполнены в срок и приняты без замечаний.
