Роботизированное фрезерование композитных материалов

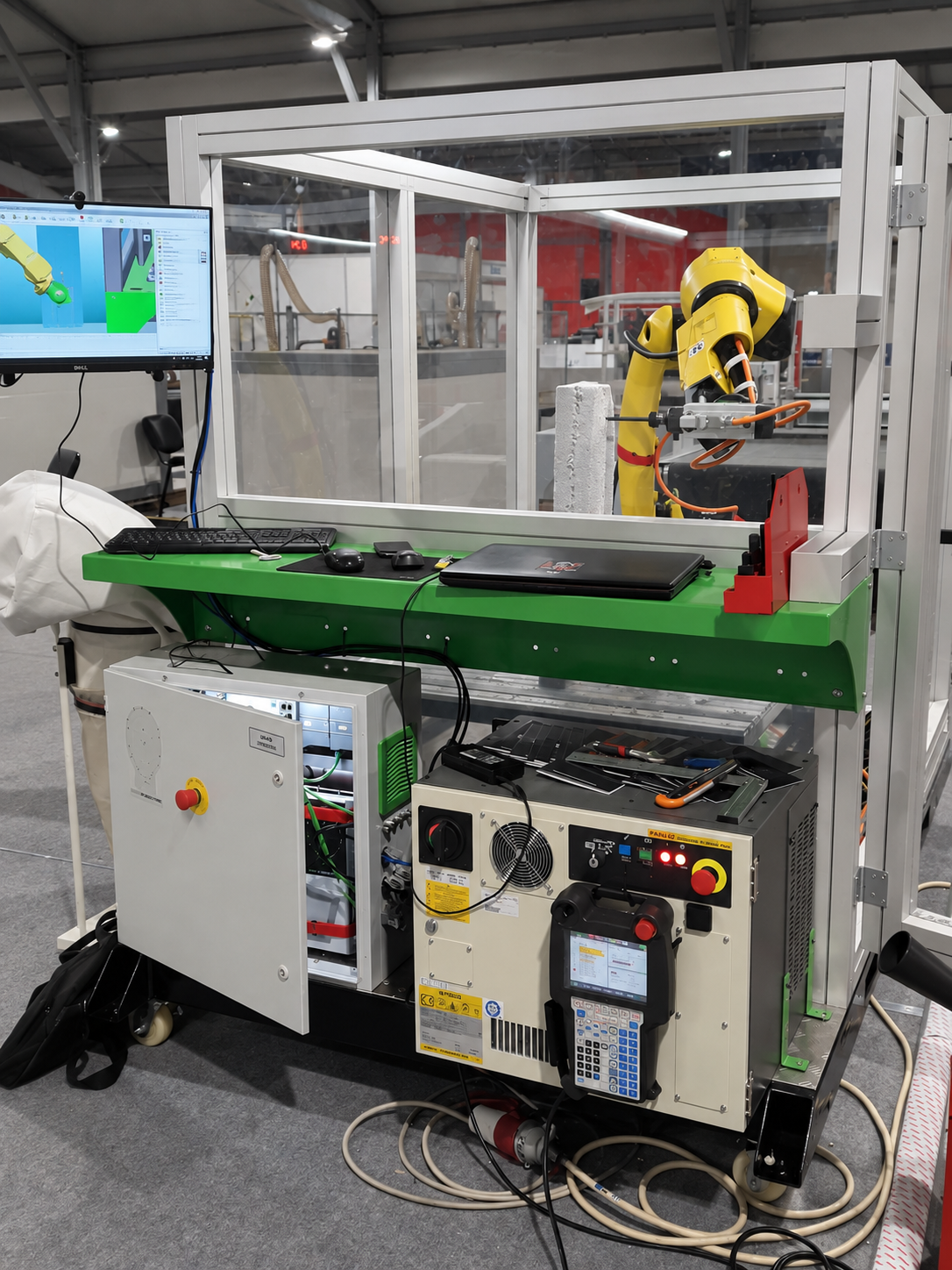

Для Союза производителей композитов реализован опытно-промышленный роботизированный комплекс для фрезерной обработки мягких и композитных материалов. В состав РТК вошли промышленный робот FANUC ARC Mate 100iD, шпиндель HSD и система автоматической калибровки инструмента.
Подготовка управляющих программ выполнялась в CAM-редакторе Power Mill. Основная задача комплекса — объёмное фрезерование крупногабаритных изделий из композитных материалов.
Объект
Фрезерование композитных материалов
Год выполнения
2019 год
Оборудование
FANUC ARC Mate 100iD
HSD / Power Mill
О проекте
Опытно-промышленный комплекс разработан для объёмной фрезерной обработки крупногабаритных изделий из композитных и мягких материалов. В качестве исполнительного механизма применён промышленный робот со шпинделем. Проект относится к направлению промышленной автоматизации и роботизации и показывает применение промышленного робота непосредственно для механической обработки изделия.
Фрезерование промышленным роботом

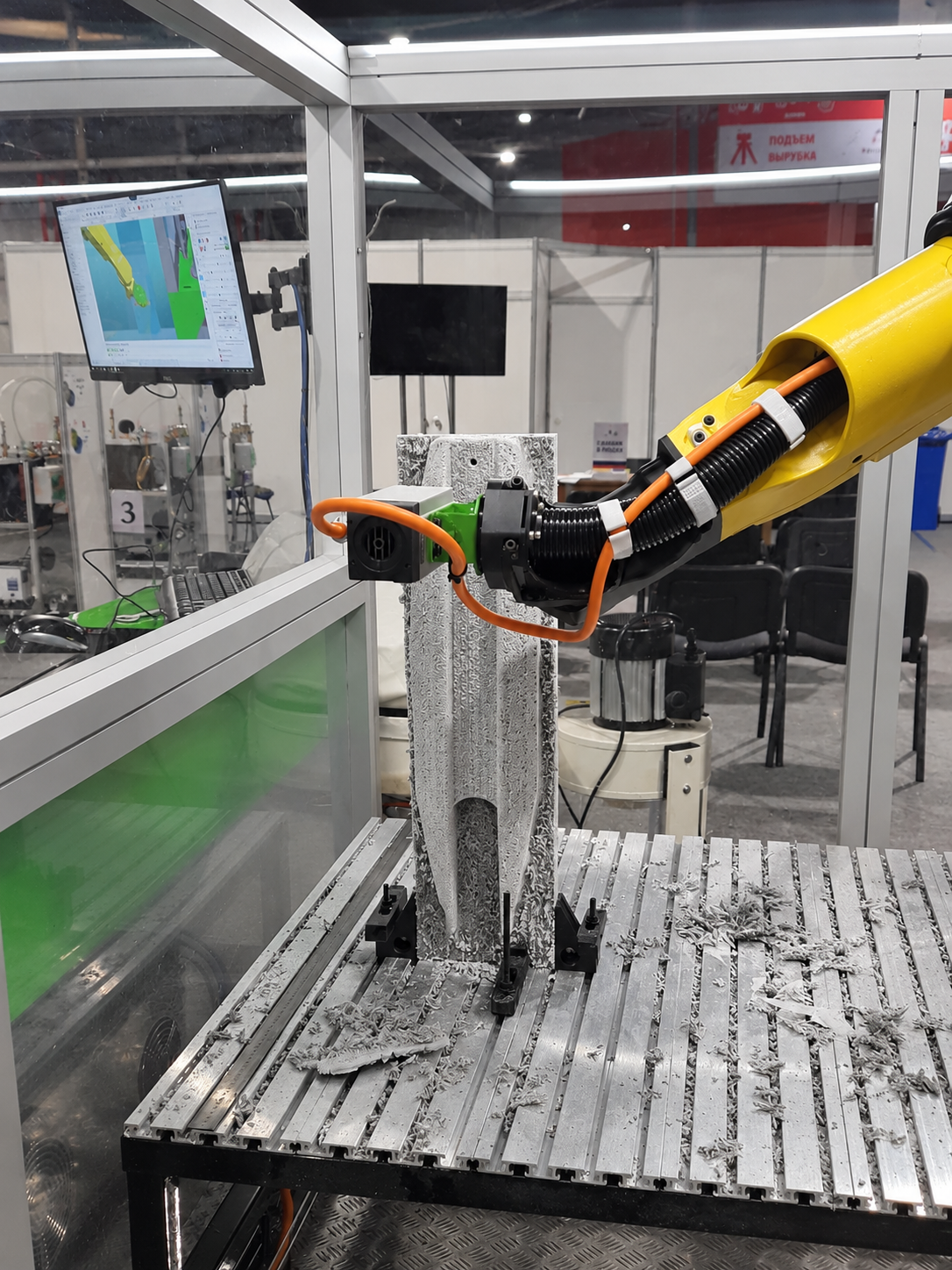

Промышленный робот FANUC ARC Mate 100iD используется для перемещения шпинделя HSD по заданной траектории обработки. Такое решение позволяет выполнять пространственное фрезерование крупногабаритных изделий в рамках рабочего пространства РТК. Проект подтверждает практический опыт СМП.Инжиниринг в области роботизированного фрезерования композитных материалов.
CAM-программирование и калибровка
Для подготовки управляющих программ использован CAM-редактор Power Mill. В состав комплекса также входит система автоматической калибровки инструмента. Промышленный робот, шпиндель, программное обеспечение и система калибровки объединены в единый роботизированный комплекс для выполнения фрезерной обработки.
Результаты
Реализован опытно-промышленный образец РТК для объёмного фрезерования крупногабаритных изделий из композитных материалов. Комплекс объединил промышленного робота FANUC ARC Mate 100iD, шпиндель HSD, CAM Power Mill и автоматическую калибровку инструмента.
