Фрезерование опорных плит клетей сортового прокатного стана

О проекте

В ноябре 2022 года специалисты СМП.Инжиниринг выполнили комплекс работ по восстановлению опорных плит под установку клетей сортового прокатного стана. Из-за значительных эксплуатационных нагрузок рабочие поверхности плит имели износ и отклонения геометрии. Для восстановления посадочных поверхностей требовалось выполнить мобильную обработку непосредственно на промышленной площадке заказчика без демонтажа оборудования.

Работы проводились двумя бригадами в круглосуточном режиме, что позволило завершить ремонт в течение двух суток и сократить время простоя производственного оборудования. Работы выполнялись на оборудовании предприятия металлургической промышленности, где точность положения опорных поверхностей напрямую влияет на геометрию прокатного оборудования.

---

Объём выполненных работ

— Проведено техническое обследование опорных поверхностей;
— Выполнен геодезический контроль исходной геометрии плит;
— Определена и согласована величина съёма металла;
— Выполнено фрезерование поверхностей в ремонтный размер;
— Просверлены отверстия для крепления ремонтных планок;
— Установлены новые планки скольжения;
— Проверены плоскостность и взаимное положение обработанных поверхностей;
— Выполнена исполнительная геодезическая съёмка;
— Оборудование передано заказчику в эксплуатацию.

---

Применённое оборудование

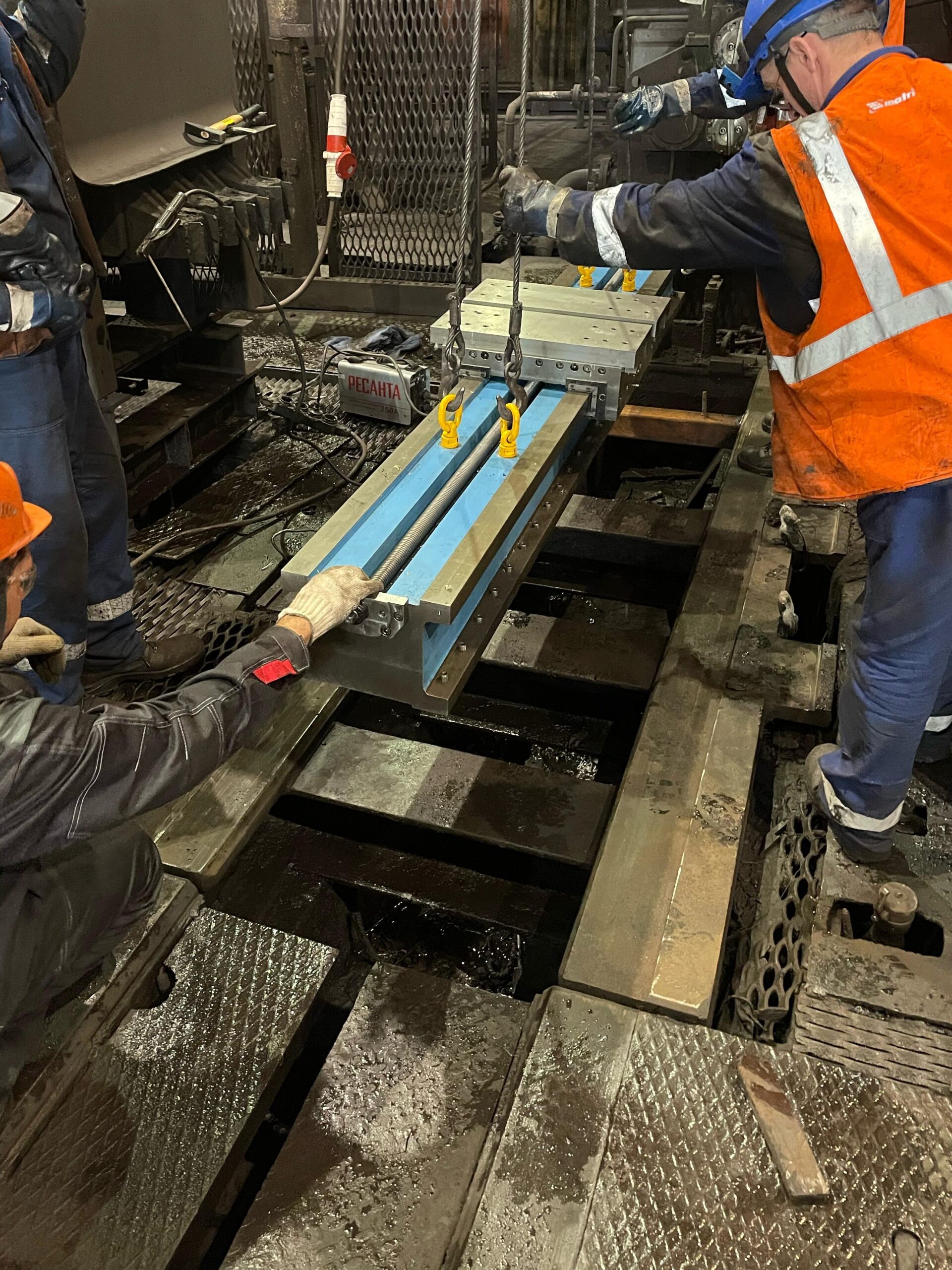

Механическая обработка выполнялась мобильным фрезерным станком консольного типа непосредственно на объекте заказчика. Для контроля исходной геометрии, положения поверхностей и результатов обработки применялся абсолютный лазерный трекер Leica AT402. Механическая обработка выполнялась мобильным фрезерным станком консольного типа непосредственно на объекте заказчика. Такое оборудование применяется для мобильного фрезерования крупногабаритных деталей и поверхностей без демонтажа оборудования.

---

Результаты

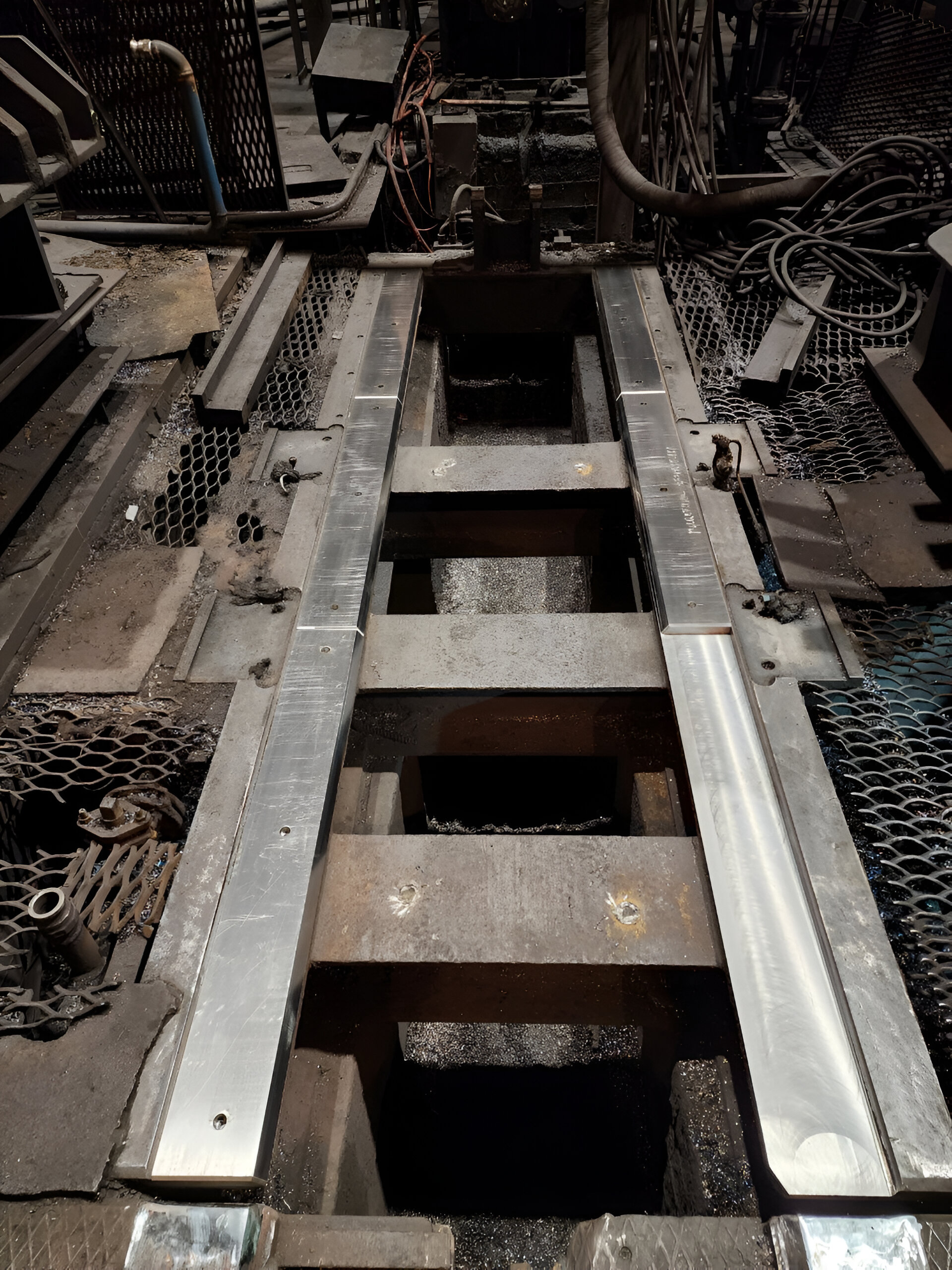

— Восстановлена геометрия опорных плит под установку клетей прокатного стана;
— Рабочие поверхности обработаны в согласованный ремонтный размер;
— Установлены новые планки скольжения;
— Исполнительная съёмка подтвердила соответствие обработанных поверхностей техническим требованиям;
— Работы завершены за 2 суток без демонтажа и транспортировки оборудования.
