Контроль геометрии проёмов клетей стана 2000 при замене планок

О проекте

На предприятии металлургической отрасли выполнялась замена планок семи клетей стана горячей прокатки 2000 — черновой клети R1 и чистовых клетей F1–F6. Задачей СМП.Инжиниринг было обеспечить измерительный контроль геометрии проёмов на основных этапах ремонта: после демонтажа существующих планок и после монтажа новых. Работы выполнялись в рамках контроля геометрии промышленного оборудования непосредственно на производственной площадке заказчика.

---

Объём выполненных работ

— выполнены измерения проёма клети R1 после демонтажа планок;
— проконтролированы проёмы клетей F1–F6 после демонтажа планок;
— зафиксированы фактические размеры проёмов со стороны перевалки и стороны привода;
— выполнены измерения в нескольких сечениях каждого проёма;
— после установки новых планок проведён повторный контроль клетей;
— получены фактические размеры проёмов после монтажа планок;
— результаты измерений обработаны в единой системе координат;
— по каждой клети подготовлены измерительные схемы с фактическими значениями.

---

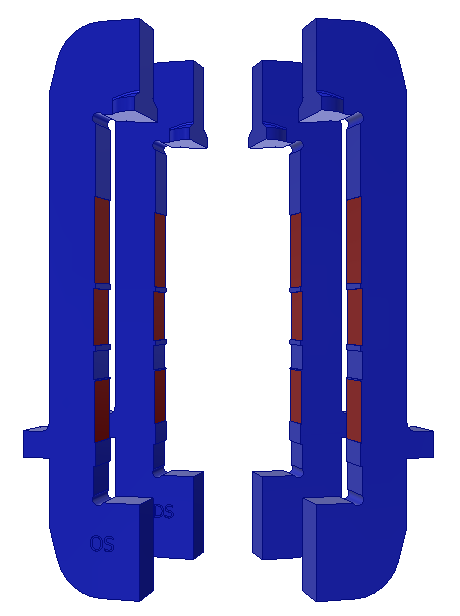

Исходный контроль проёмов клетей

После демонтажа старых планок был выполнен контроль фактической геометрии проёмов клетей R1 и F1–F6. Измерения выполнялись как со стороны перевалки, так и со стороны привода. Для каждого проёма фиксировались размеры в нескольких точках по высоте и глубине, что позволило получить фактическую геометрию поверхностей перед установкой новых планок. Полученные данные использовались как исходная база для последующего контроля после ремонта.

---

Контроль после монтажа новых планок

После установки новых планок те же проёмы были измерены повторно. Исполнительный контроль позволил получить фактические размеры клетей уже с установленными планками и сопоставить геометрию оборудования до и после ремонтной операции. Такой подход позволяет контролировать результат ремонта не по отдельным локальным размерам, а по всей системе измеряемых поверхностей проёма.

---

Измерения крупногабаритного оборудования

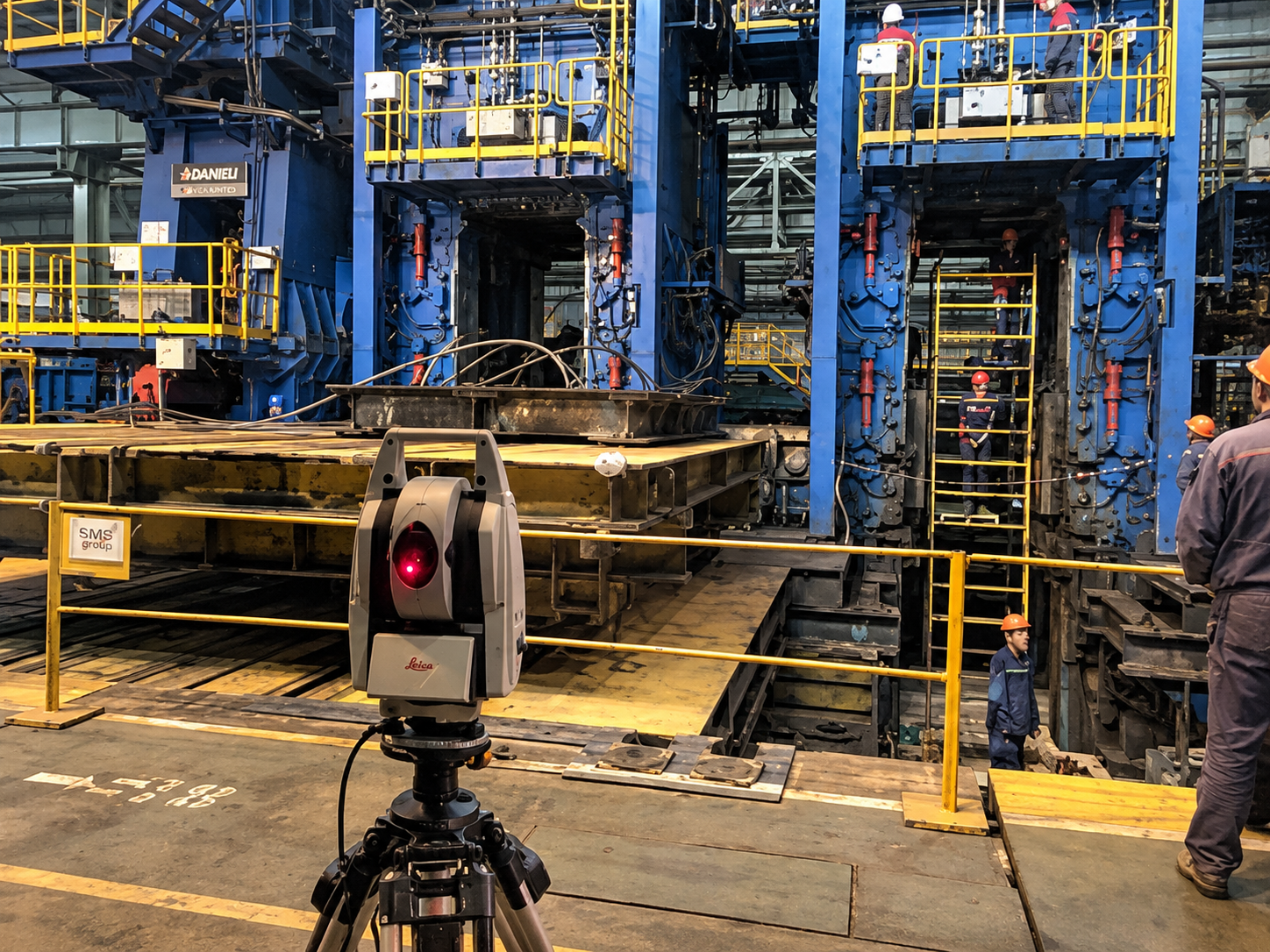

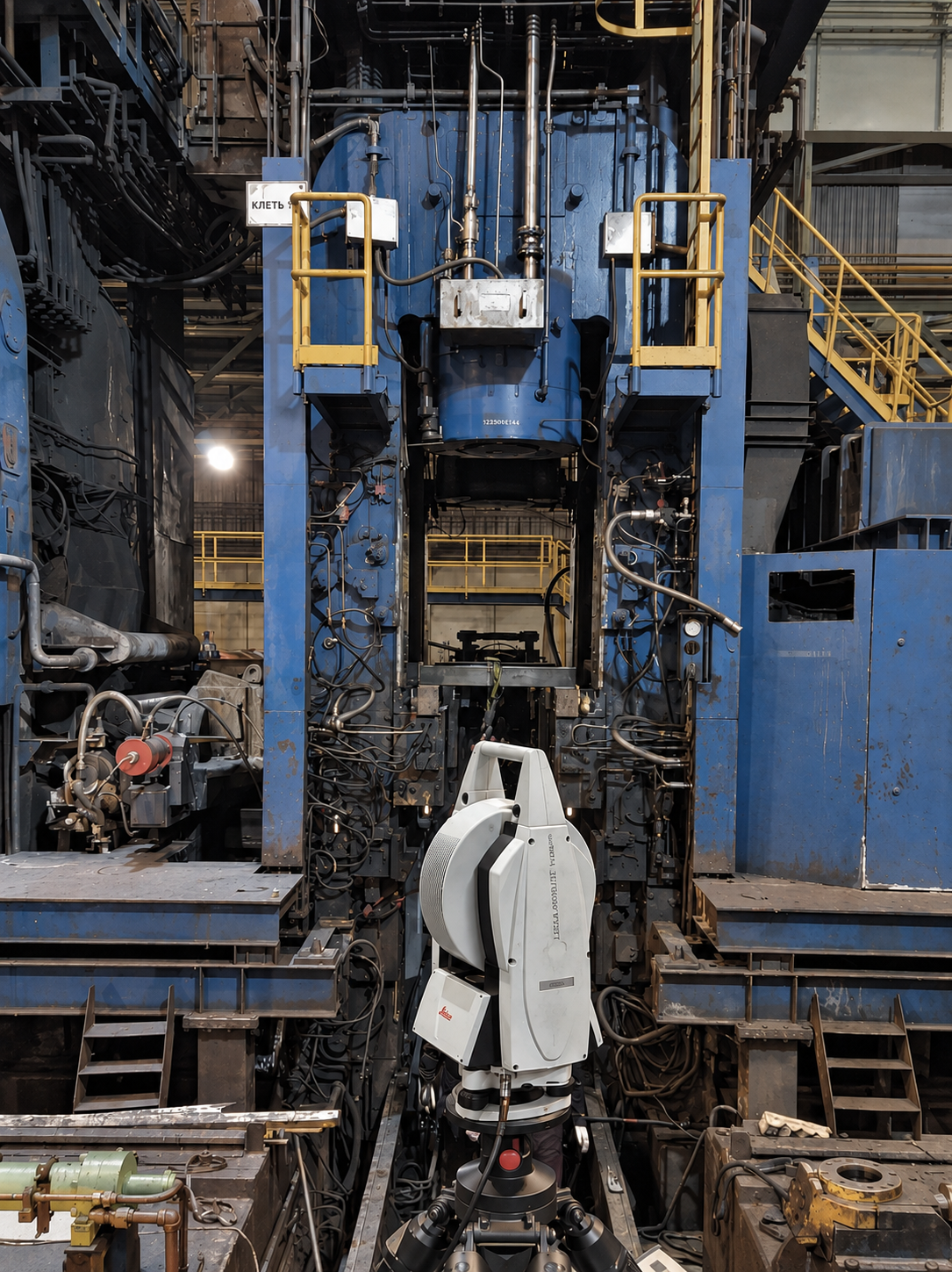

Контроль выполнялся абсолютным лазерным трекером Leica AT402 с комплектом уголковых отражателей.Измерительные данные обрабатывались в программном комплексе Spatial Analyzer. Координатный метод позволил выполнять измерения крупногабаритных клетей с нескольких стоянок прибора и объединять результаты в общей системе координат.Работы проводились как контроль геометрии на объекте заказчика без демонтажа клетей со стана.

---

Результаты

— выполнен контроль геометрии семи клетей стана горячей прокатки 2000;
— получены фактические размеры проёмов клетей после демонтажа старых планок;
— проконтролированы обе стороны клетей — сторона перевалки и сторона привода;
— выполнен повторный контроль после установки новых планок;
— получены исполнительные данные по геометрии клетей после ремонта;
— результаты оформлены в виде измерительных схем по каждой клети.
