Геодезическое сопровождение монтажа правильного пресса 30 МН
Специалисты СМП.Инжиниринг выполнили комплекс геодезических работ при монтаже правильного пресса усилием 30 МН на производственной площадке ПАО «Северсталь» в Колпино. До начала монтажа проведено лазерное 3D-сканирование площадки и сформирована модель цеха с существующим оборудованием и металлоконструкциями. На основном этапе выполнены контроль геометрии фундамента и высокоточная выверка элементов пресса в процессе сборки.
Объект
Правильный пресс 30 МН, ПАО «Северсталь»
Срок выполнения
6 месяцев
Оборудование
Leica AT402, Leica TPS1200
О проекте
На производственной площадке ПАО «Северсталь» требовалось получить фактические данные о зоне монтажа, проверить готовность фундамента и обеспечить точную установку элементов правильного пресса 30 МН в процессе сборки.
Работы выполнялись в рамках контроля геометрии промышленного оборудования и сопровождали проект от подготовительного обследования площадки до окончательной выверки пресса.
Объём выполненных работ
— выполнено лазерное 3D-сканирование производственной площадки;
— сформирована 3D-модель цеха с существующими металлоконструкциями и оборудованием;
— подготовлен план цеха для дальнейшего проектирования;
— выполнен контроль геометрии фундамента под пресс;
— обеспечено геодезическое сопровождение монтажа на всех стадиях;
— выполнена предварительная установка оборудования;
— проведена высокоточная выверка элементов пресса;
— подготовлена исполнительная документация по монтажу.
3D-сканирование площадки перед монтажом
На подготовительном этапе была выполнена пространственная съёмка зоны будущего размещения пресса. По результатам лазерного 3D-сканирования сформирована модель цеха с существующими металлоконструкциями и технологическим оборудованием. Полученные данные использовались для подготовки плана производственной площадки и дальнейшего проектирования монтажных работ.
Контроль геометрии фундамента

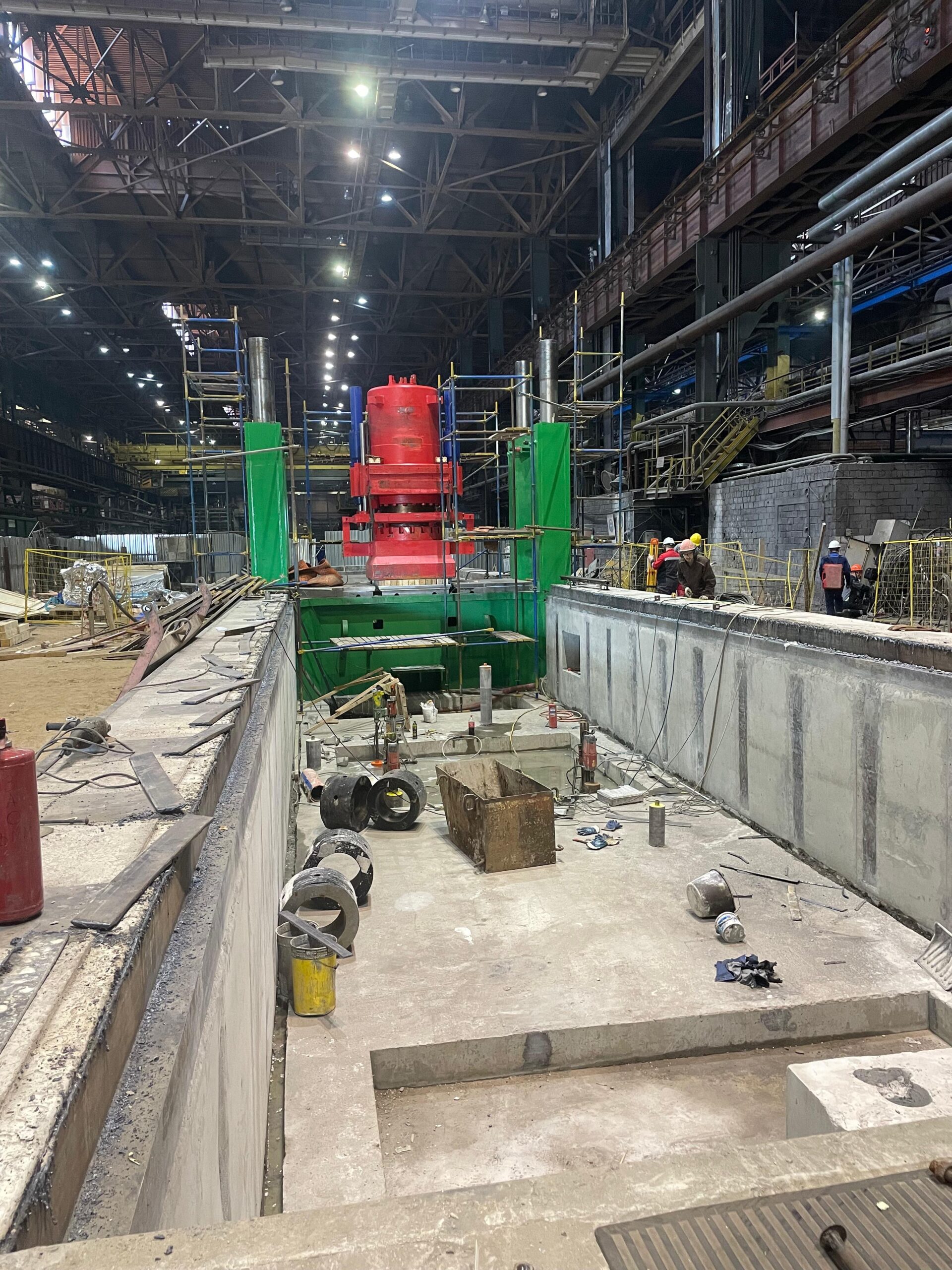

Перед установкой пресса специалисты выполнили контроль геометрии подготовленного фундамента. Проверка основания до начала сборки позволила получить фактические данные, необходимые для последующей установки и выверки крупногабаритного оборудования. Работы выполнялись непосредственно на производственной площадке и относятся к контролю геометрии на объекте заказчика.
Геодезическое сопровождение монтажа пресса

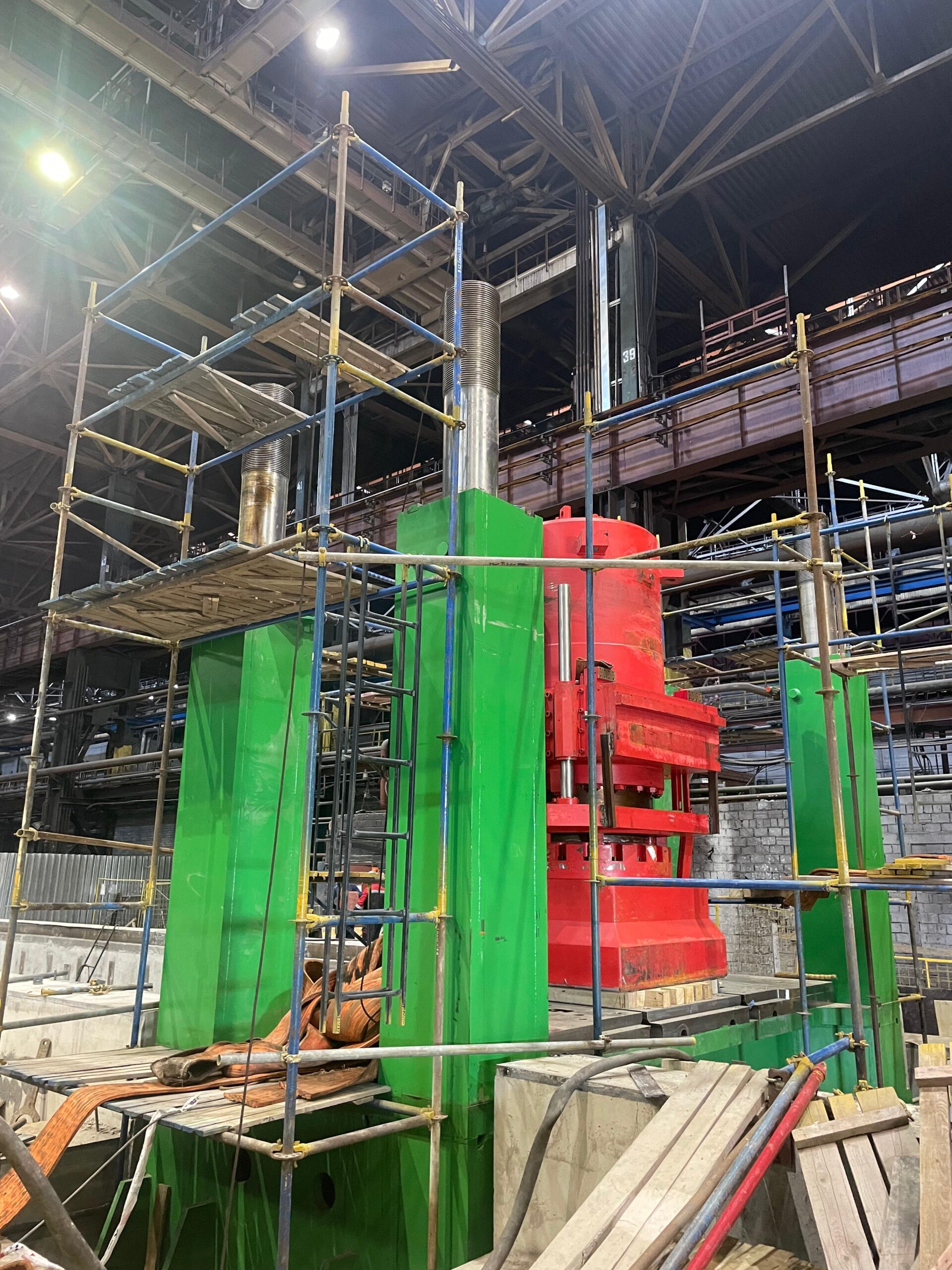

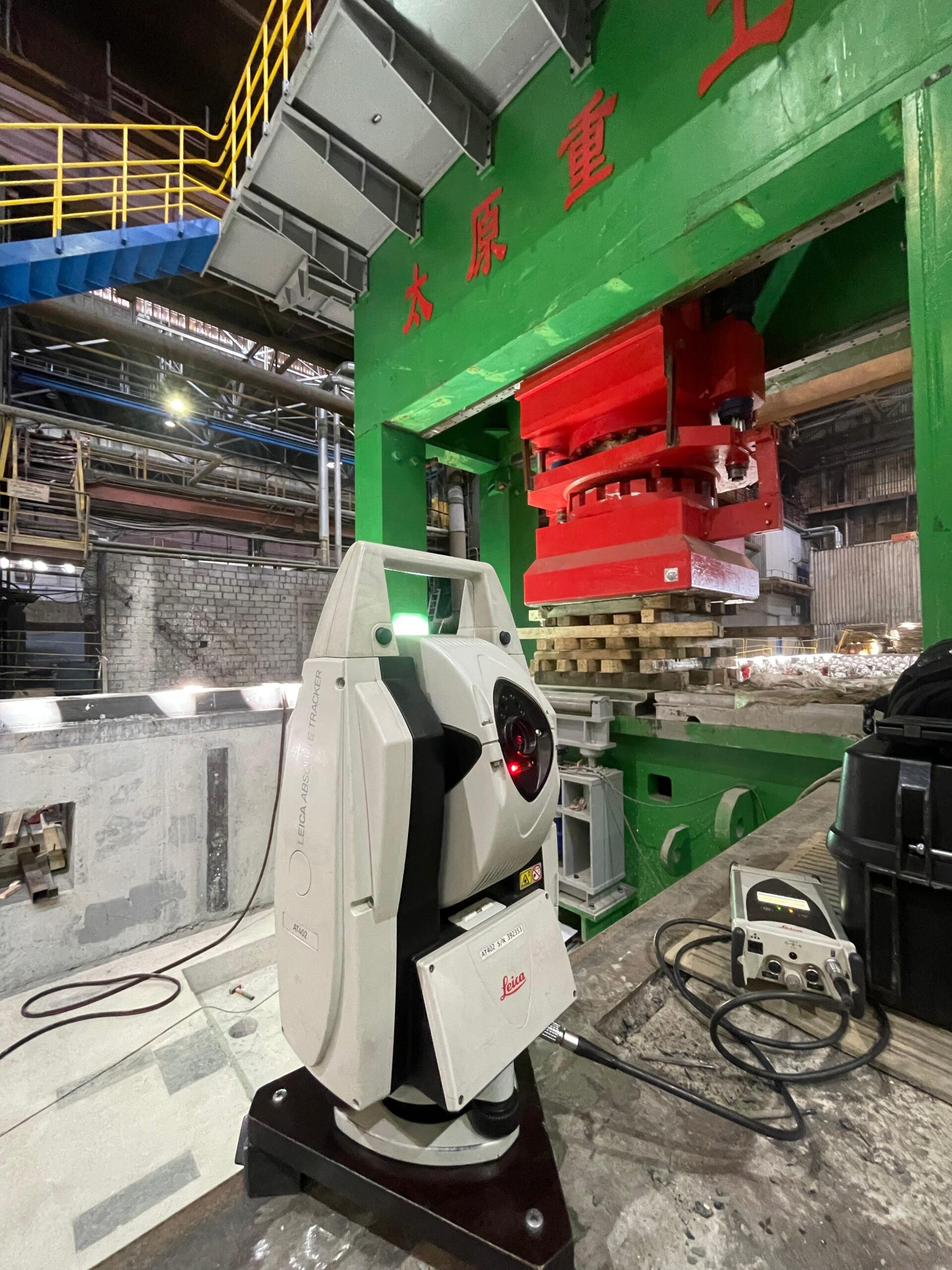

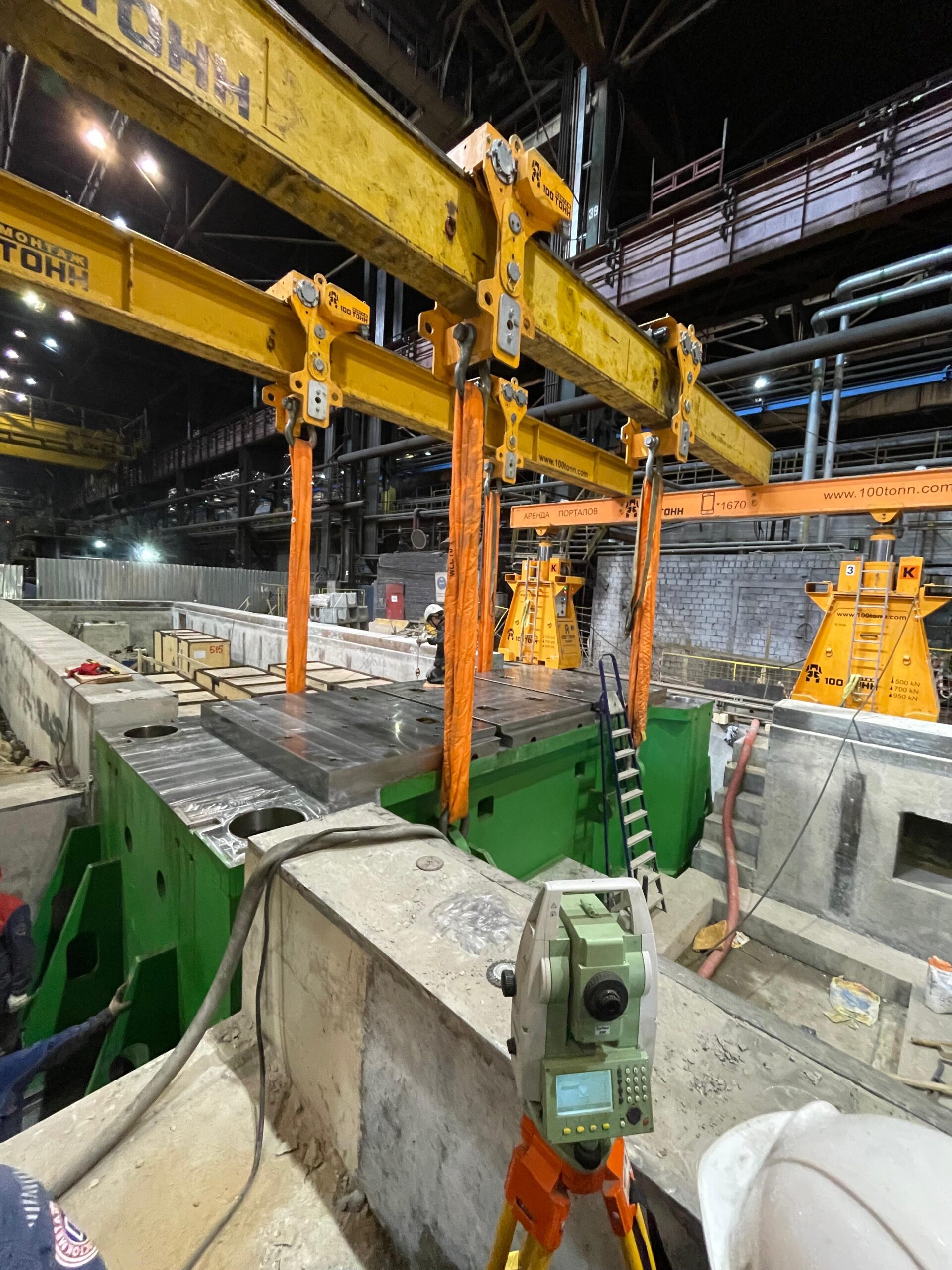

После предварительной установки пресса геодезический контроль продолжался на всех стадиях сборки оборудования. Специалисты выполняли высокоточную выверку элементов пресса и контролировали их положение в процессе монтажа. Для измерений применялись лазерный трекер Leica AT402 и инженерный тахеометр Leica TPS1200. Такой подход позволил сопровождать монтаж единой системой высокоточных измерений — от контроля основания до окончательной выверки оборудования.
Монтаж и запуск правильного пресса 30 МН
После завершения установки и выверки оборудование прошло этапы подключения, испытаний и ввода в эксплуатацию. Этот комплекс работ представлен в отдельном проекте монтаж и запуск правильного пресса 30 МН.
Результаты
— сформирована 3D-модель цеха с существующими металлоконструкциями и оборудованием;
— проконтролирована геометрия фундамента под пресс;
— обеспечено геодезическое сопровождение монтажа на всех стадиях;
— выполнена высокоточная выверка элементов правильного пресса 30 МН;
— подготовлена исполнительная документация по монтажу;
— пресс смонтирован и выверен;
— работы приняты заказчиком без замечаний.
