Выверка станины токарного станка при монтаже

О проекте

При монтаже токарного станка требовалось установить две станины в проектное положение и обеспечить их точное взаимное расположение. Работы выполнялись в Ростове-на-Дону одной бригадой специалистов в течение двух рабочих смен. Проект относится к задачам промышленной геодезии и контроля геометрии, где измерения используются непосредственно при установке и регулировке технологического оборудования.

Для предприятий тяжёлого машиностроения такая выверка применяется при монтаже станин, направляющих и других базовых элементов металлообрабатывающего оборудования. На отраслевой странице станины и направляющие прямо относятся к типовым объектам контроля и обработки.

---

Объём выполненных работ

— выполнена геодезическая съёмка существующего фундамента;
— выполнен предварительный монтаж станины токарного станка;
— первая станина точно выставлена по горизонтали;
— первая станина выставлена по проектной высотной отметке;
— вторая станина установлена параллельно первой;
— обеспечено соблюдение проектной высоты второй станины;
— после выверки смонтированы передняя и задняя бабки;
— установлен шпиндельный узел;
— установлен люнет и другие элементы станка.

---

Контроль фундамента перед монтажом

Первым этапом была выполнена съёмка существующего фундамента под установку станка. Полученные данные использовались при последующем монтаже и выверке оборудования. После контроля основания был выполнен предварительный монтаж станины.

---

Выверка станин токарного станка

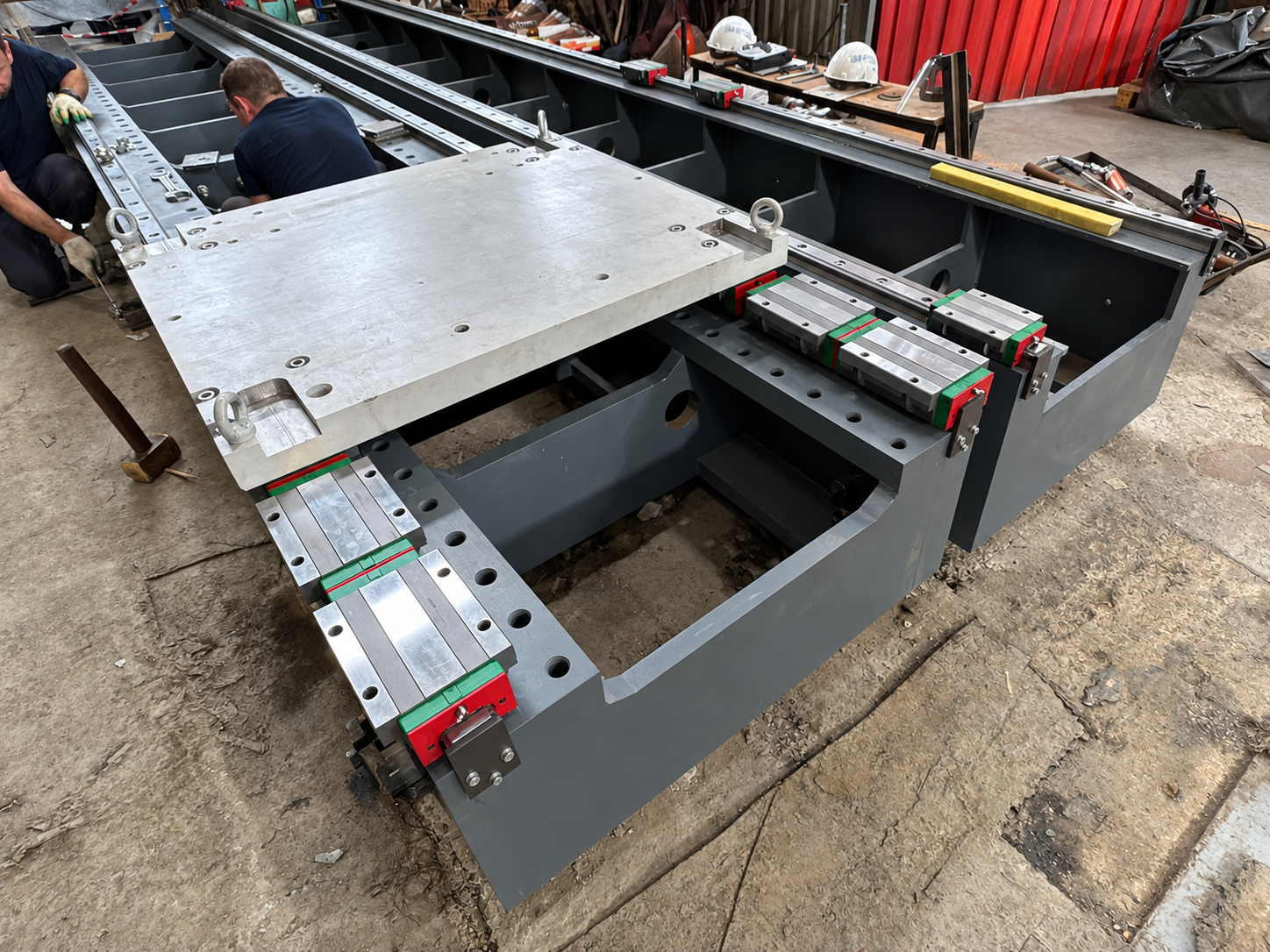

Положение первой станины контролировалось по прецизионным линейным направляющим. Станину выставили по горизонтали и привели к проектной высотной отметке. Вторую станину установили параллельно первой, также с соблюдением проектной высоты. В результате обе станины были приведены в требуемое взаимное положение перед дальнейшей сборкой станка. Работы относятся к задачам контроля параллельности и перпендикулярности при монтаже промышленного оборудования.

---

Монтаж остальных узлов

После завершения геодезической выверки станин продолжился монтаж оборудования. Были установлены передняя и задняя бабки,  шпиндельный узел, люнет, остальные элементы станка.

---

Применённое оборудование

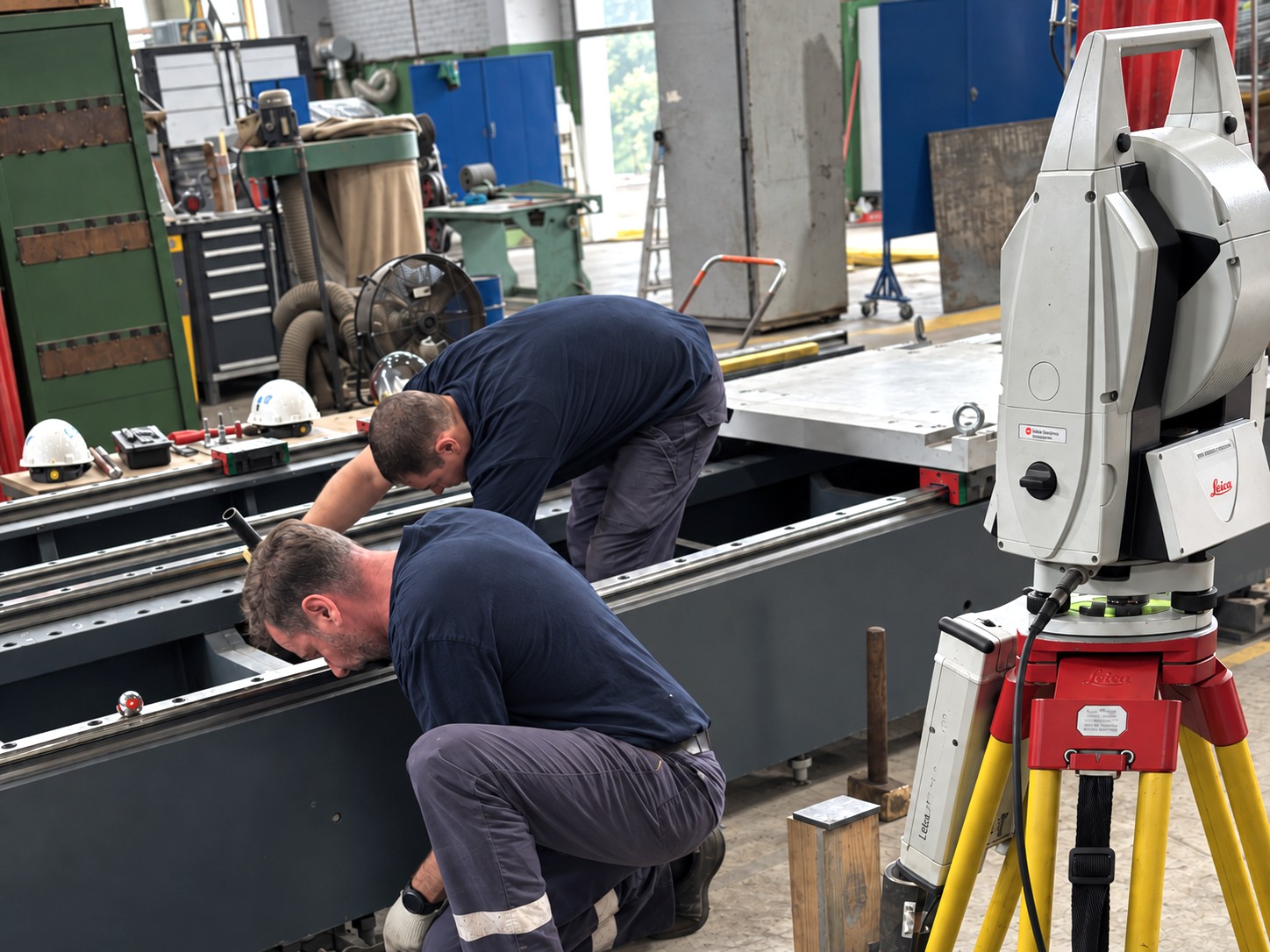

Для измерений и выверки использовался лазерный трекер Leica AT402. Работы выполнены одной бригадой специалистов в течение двух рабочих смен.

---

Результаты

— выполнена съёмка фундамента под установку станка;
— первая станина выставлена по горизонтали и проектной высоте;
— вторая станина выставлена параллельно первой с соблюдением проектной отметки;
— выполнен последующий монтаж основных узлов станка;
— оборудование выверено и смонтировано согласно установленным допускам;
— станок собран, узлы функционируют штатно;
— работы приняты заказчиком без замечаний.

Работы выполнены в срок и приняты заказчиком без замечаний.
