Выверка приводного оборудования линии очистки металла

О проекте

Для выверки технологической линии требовалось определить фактическую ось агрегата и выставить относительно неё приводное оборудование. Работы выполнялись непосредственно в производственном цехе предприятия заказчика. Специалисты СМП.Инжиниринг выполнили промышленную геодезию и контроль геометрии оборудования: провели геодезическую съёмку, определили ось агрегата и использовали её как базу для последующей выверки.

Работы выполнялись на оборудовании металлургического предприятия — технологической линии очистки металла. Для выверки приводных узлов была определена общая ось агрегата, относительно которой выполнялись измерения и регулировка оборудования.

---

Объём выполненных работ

— выполнена геодезическая съёмка приводного оборудования;
— определена ось агрегата линии очистки металла;
— определено положение приводного оборудования относительно заданной оси;
— приводное оборудование выставлено относительно оси агрегата;
— выполнена первичная съёмка;
— проведён анализ результатов измерений;
— подготовлены промежуточные отчётные материалы;
— по согласованию с заказчиком выполнена регулировка оборудования;
— подготовлен финальный отчёт по результатам регулировки.

---

Определение оси агрегата

Первым этапом была выполнена геодезическая съёмка оборудования линии. По результатам измерений определена ось агрегата, которая использовалась как геометрическая база для дальнейшей выверки приводного оборудования.

Такой подход позволяет контролировать положение отдельных приводных узлов относительно общей оси технологической линии.

---

Выверка и регулировка приводного оборудования

После определения оси было проверено положение приводного оборудования относительно принятой базы. По результатам измерений оборудование выставили относительно заданной оси агрегата. Затем по согласованию с заказчиком была выполнена его регулировка. По характеру задачи такая работа связана с контролем соосности и взаимного положения приводных элементов. На профильной странице услуги в число объектов такого контроля входят валы, редукторы, приводы и другие элементы, работающие относительно общей оси.

---

Контроль в процессе выверки

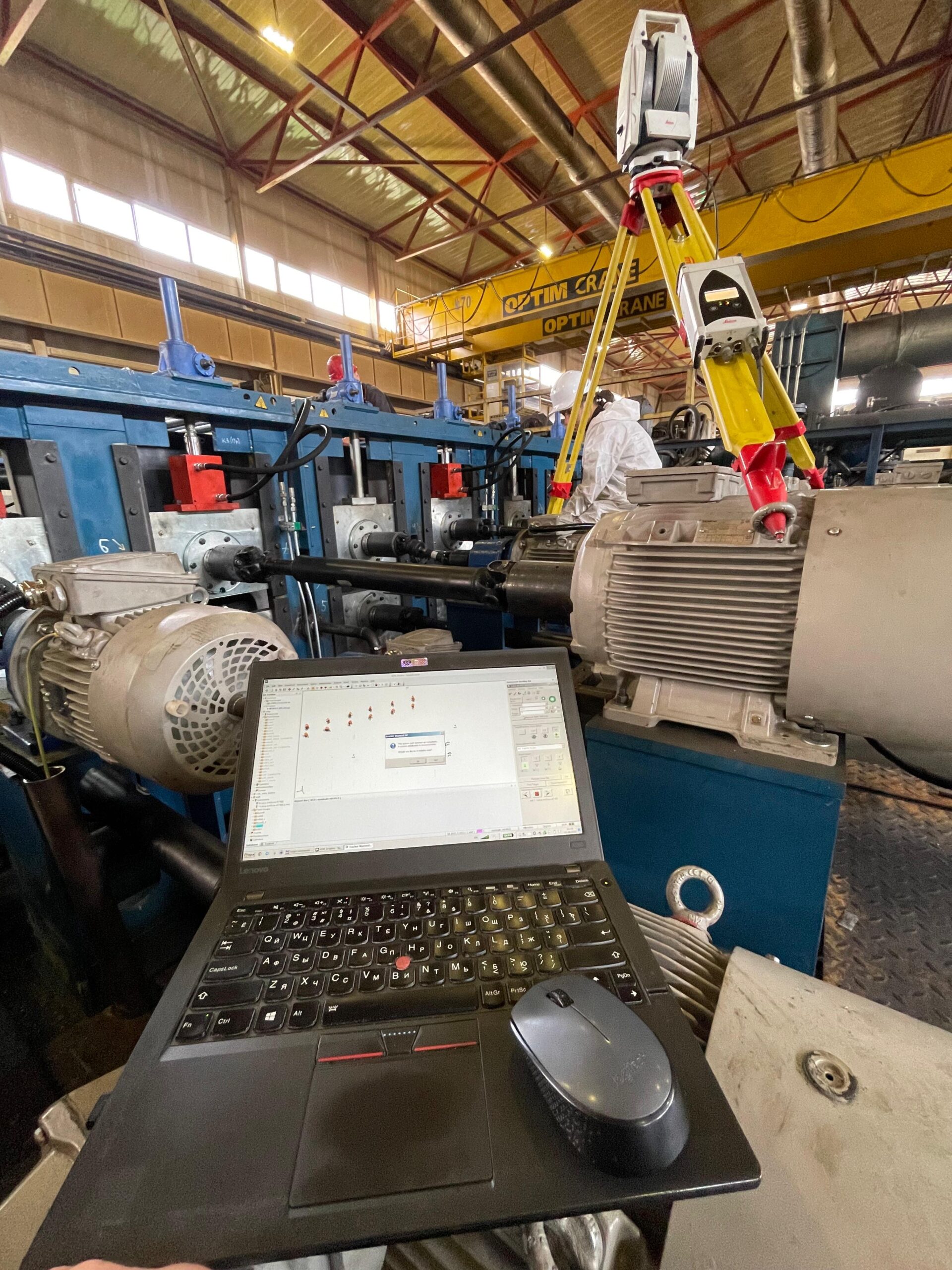

Работа строилась последовательно: первичная геодезическая съёмка, анализ полученных данных, выверка оборудования и регулировка. Измерительные данные использовались непосредственно при выполнении регулировочных работ. После завершения регулировки результаты были оформлены в финальном отчёте.

---

Применённое оборудование

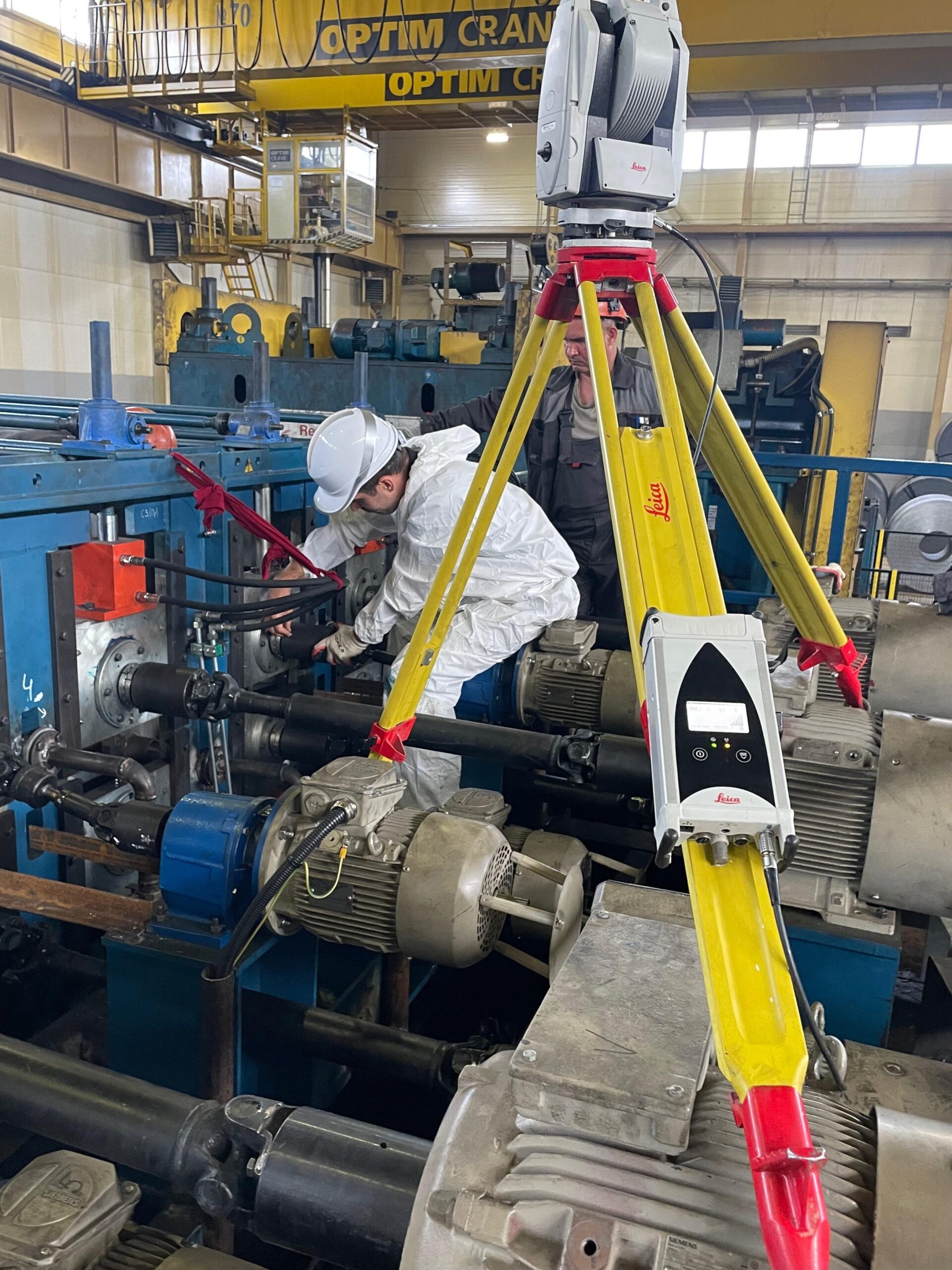

Для геодезической съёмки и выверки применялся лазерный трекер Leica AT402. Работы выполнялись одним специалистом непосредственно на предприятии заказчика. Общая продолжительность составила одну 12-часовую рабочую смену.

---

Результаты

За одну рабочую смену выполнен полный комплекс работ по геодезической выверке приводного оборудования линии очистки металла:

— проведена съёмка оборудования;
— определена ось агрегата;
— приводное оборудование выставлено относительно заданной оси;
— выполнена регулировка оборудования;
— результаты оформлены в финальном отчёте.
