Восстановление рубашки отсасывающего вала: мобильная обработка на месте

О проекте

На Кондопожском целлюлозно-бумажном комбинате потребовалось выполнить аварийный ремонт рубашки отсасывающего вала №552 оборудования прессовой части. Основной проблемой являлось состояние внутренней конической посадочной поверхности со стороны привода. Для обеспечения надёжной посадки рубашки и цапфы требовалось восстановить конусную геометрию поверхности и обеспечить её соосность относительно внутренней поверхности рубашки и посадки с лицевой стороны.

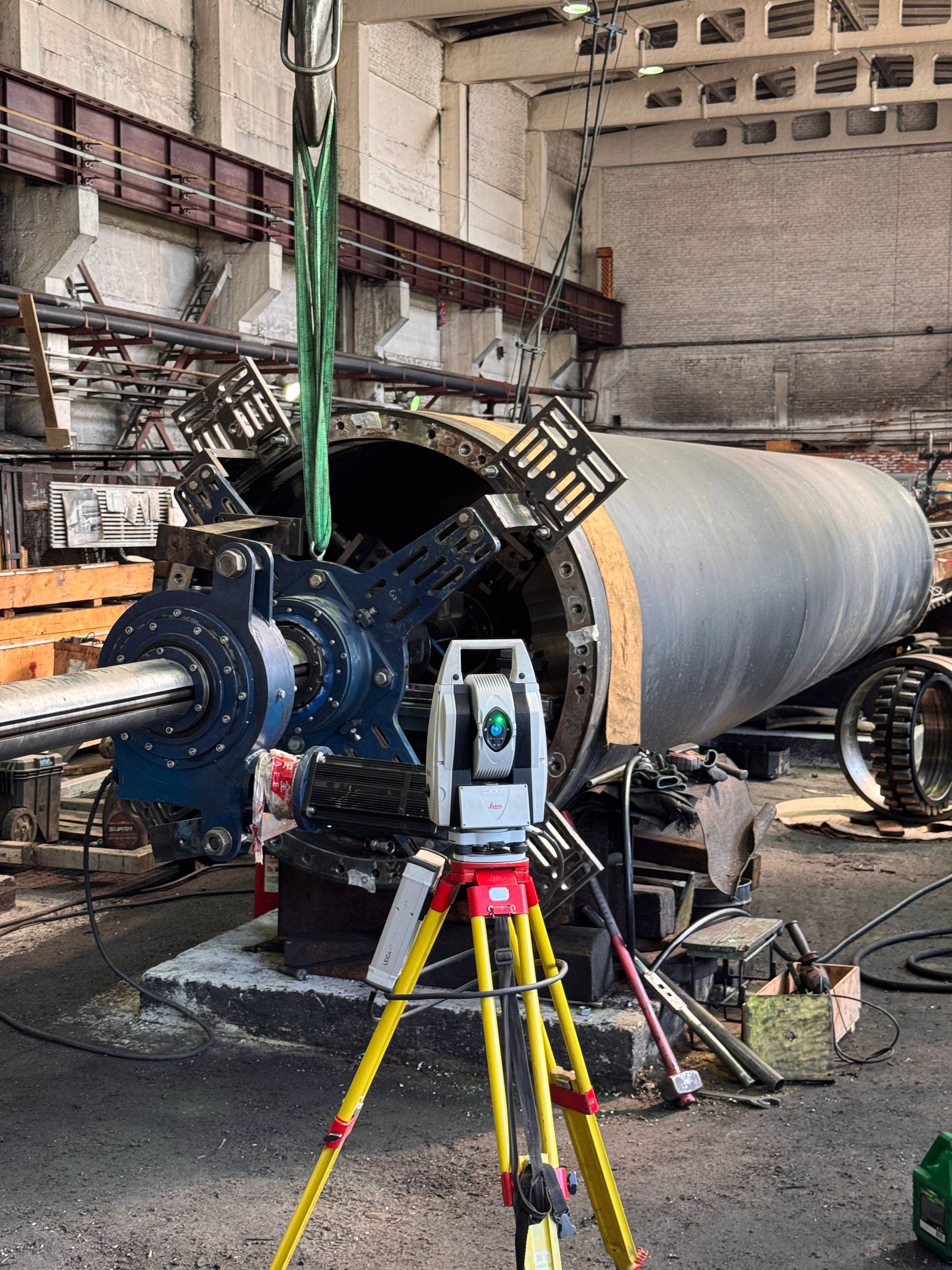

Работы выполнялись непосредственно на производственной базе заказчика с применением мобильной расточки, что позволило обрабатывать крупногабаритный узел без его установки на стационарный расточной станок. При восстановлении конической поверхности выполнялась обработка посадочных мест на месте с базированием относительно существующей геометрии рубашки.

Дополнительной задачей стало изменение крепёжных соединений: вместо существующей дюймовой конической резьбы были подготовлены 36 отверстий под метрическую резьбу М27 глубиной 80 мм. Такой комплекс работ относится к мобильной металлообработке на объекте заказчика.

---

Объём выполненных работ

— Подготовлена рубашка отсасывающего вала №552 к мобильной механической обработке;
— Выполнено базирование оборудования относительно геометрии ремонтируемой детали;
— Проведена расточка внутренней поверхности со стороны привода «на верность»;
— Восстановлена внутренняя коническая посадочная поверхность под цапфу-крышку;
— Обеспечена требуемая конусность посадки согласно ремонтному чертежу;
— Геометрия посадки сформирована с учётом соосности относительно внутренней поверхности рубашки и посадки с лицевой стороны;
— Выполнено пересверливание существующих крепёжных отверстий;
— В 36 отверстиях подготовлена метрическая резьба М27 глубиной 80 мм;
— Поверхности подготовлены для последующего сопряжения с восстановленной цапфой.

---

Применённое оборудование

Для выполнения работ использовалось мобильное расточное оборудование, позволяющее проводить механическую обработку непосредственно на крупногабаритной детали. Мобильный способ обработки особенно подходит для валов, корпусов и других промышленных узлов, демонтаж и установка которых на стационарный станок затруднены или экономически нецелесообразны.

---

Особенности мобильной обработки вала

Ремонт выполнялся на крупногабаритном элементе бумагоделательного оборудования непосредственно на производственной площадке заказчика. Ключевой особенностью задачи являлась не обычная цилиндрическая расточка, а восстановление внутренней конической посадочной поверхности. При обработке необходимо было сохранить требуемую конусность и обеспечить правильное пространственное положение посадки относительно других базовых поверхностей рубашки. После получения фактического ремонтного размера в рубашке заказчик предусматривал последующее бандажирование и проточку цапфы под полученную геометрию.

---

Результаты

— Восстановлена внутренняя коническая посадочная поверхность рубашки отсасывающего вала;
— Обеспечена геометрия посадки для последующего сопряжения с цапфой-крышкой;
— Выполнена обработка крепёжных отверстий;
— Дюймовые резьбовые соединения заменены на метрические М27;
— Обработано 36 крепёжных отверстий глубиной 80 мм;
— Крупногабаритный узел обработан непосредственно на производственной базе заказчика;
— Выполнен этап аварийного восстановления отсасывающего вала.
