Для большинства элементов бумагоделательной машины использование традиционных оптических инструментов по-прежнему остается лучшим вариантом для сбора данных о параллельности валов. Но нельзя оставлять без внимания возможности нового измерительного оборудования, например, лазерного трекера.

Используя тахеометр Leica или лазерный трекер Leica AT402, наши инженеры по 3D-метрологии могут быстро проверить геометрию машины, измерить точные расстояния и/или углы между компонентами, проверить параллельность валов, горизонтальность элементов машины и т.д. Кроме того лазерные трекеры способны отслеживать движение элементов БДМ\КДМ в режиме реального времени.

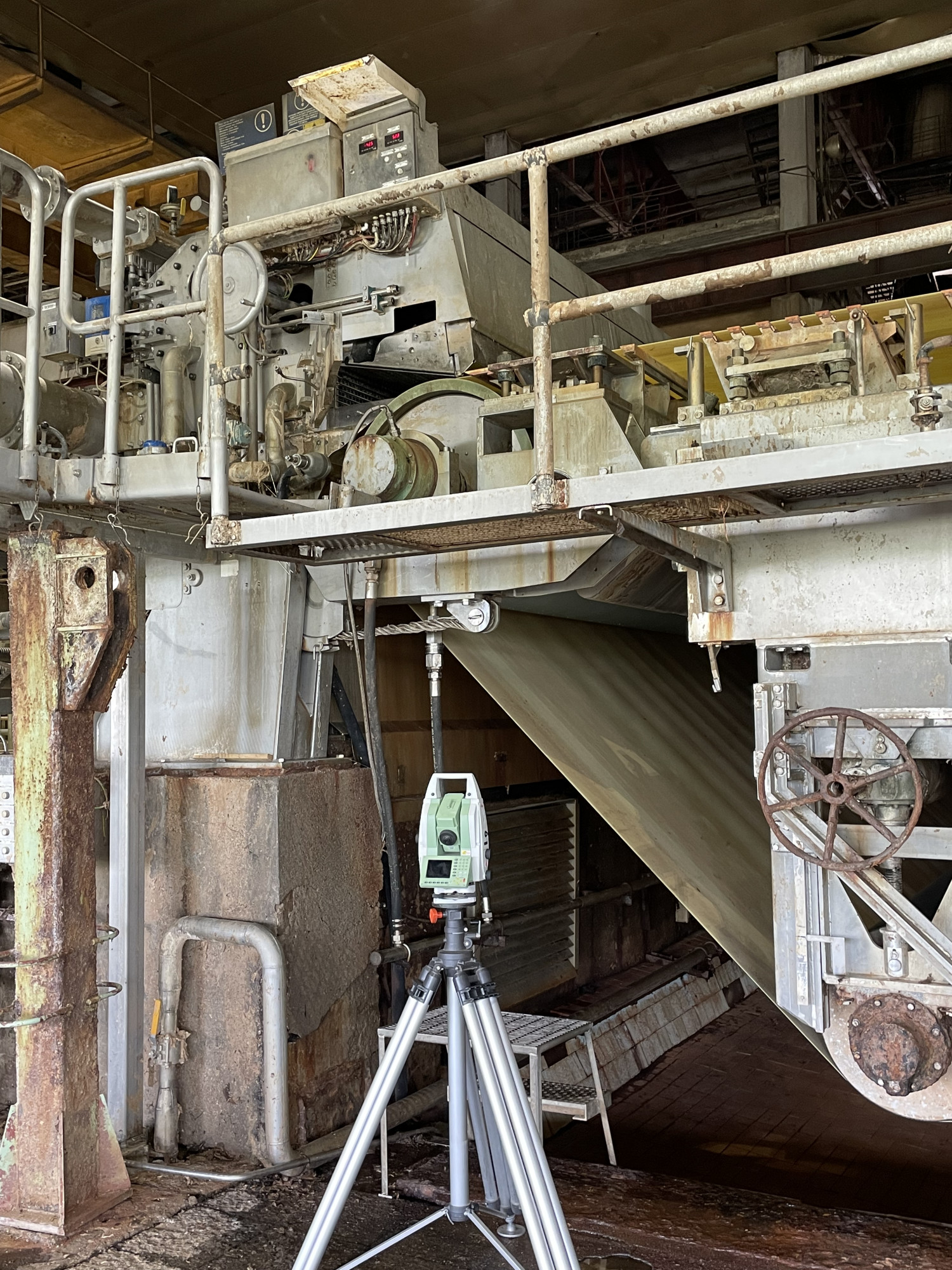

Выверка оборудования ЦБП тахеометром Leica

Все данные, полученные с помощью лазерного трекера, преобразуются метрологическим программным обеспечением Spatial Analyzer и могут быть представлены мгновенно, что позволяет проводить анализ на месте и принимать решение о дальнейшей регулировке.

В ходе измерительных работ мы решаем следующие задачи:

• Создание геодезической сети вдоль машины, закрепление оси реперными пунктами;
• Выверка фундаментных шин при монтаже, контроль их деформации при эксплуатации;
• Геометрический контроль элементов напорного ящика;
• Выверка обезвоживающих элементов сеточного стола;
• Выверка валов БДМ и КДМ;
• Контроль формы элементов машин: определение непрямолинейности, неплоскостности, нецилиндричности; сравнение с проектными размерами объектов сложной формы;
• Выверка приводных механизмов;
• Определение межцентровых расстояний и диаметров валов;
• Выверка ПРС (продольно-резательных станков).

Выверка оборудования ЦБП тахеометром Leica

Если у вас есть вопросы по технологии измерений или по возможности проведения работ, то свяжитесь с нами. Мы всегда открыты для сотрудничества.
